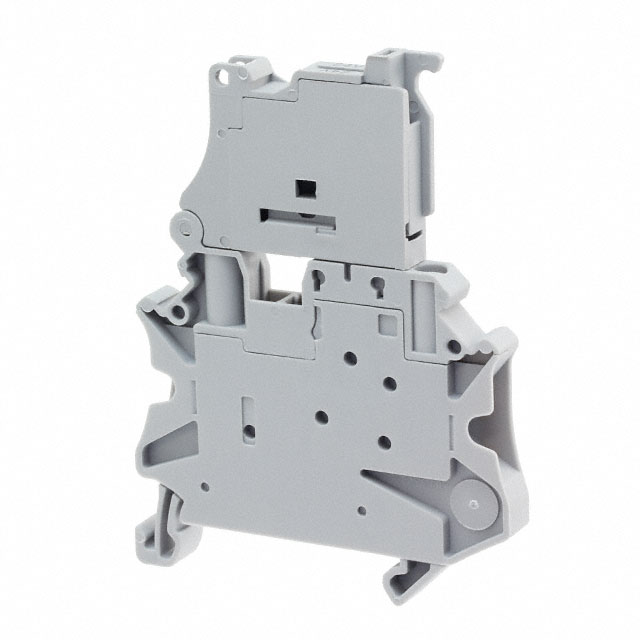

3074172

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,UT4-HESILED24(5X20)GY,保险丝接线端子,菲尼克斯 保险丝接线端子, UT 4-HESILED 24 (5X20)GY系列, 单层, 灰色, 螺钉拧紧端接, 6.3A
供应商型号: Q-3074172
供应商: 国内现货
标准整包数: 50

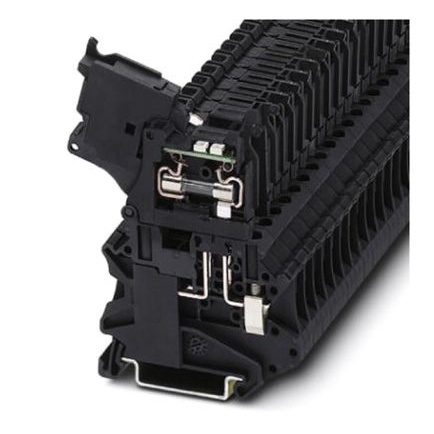

PHOENIX CONTACT 接线座- Din 轨道/通道 3074172

3074172概述

    #

    产品简介


    电子元器件名称:UT 4-HESILED 24 (5x20) GY Fuse Modular Terminal Block
    品牌:Phoenix Contact
    产品类型:模块化熔断端子排
    主要功能:用于电路保护,提供可靠连接和熔断功能
    应用领域:适用于工业自动化、轨道交通、能源管理等领域,尤其是在需要高效短路和过载保护的场景中。
    #

    技术参数


    | 参数名称 | 参数值 |

    | 熔断器类型 | 玻璃/陶瓷/... |
    | 额定电压(UN) | 24 V |
    | 额定电流(IN) | 6.3 A |
    | 工作温度范围 | -60°C 至 130°C |
    | 最大功耗 | 1.6 W(单个安装时过载),4 W(短路) |
    | 额定浪涌电压 | 4 kV |
    | 尺寸 | 宽度:6.2 mm;长度:57.8 mm |
    | 连接方式 | 螺钉连接 |
    | 导线截面积范围(固态导线) | 0.14 mm² 至 6 mm² |
    | 导线截面积范围(柔性导线) | 0.14 mm² 至 6 mm² |
    | 认证标准 | IEC 60947-7-3, UL 94 V0, DIN EN 45545-2 |
    #

    产品特点和优势


    1. 安全性高:提供可靠的熔断保护,避免电路过载引发事故。
    2. 模块化设计:易于安装和拆卸,适合大规模工业部署。
    3. 宽适用范围:支持不同类型的导线连接,适应性强。
    4. 环保材料:采用阻燃等级V0的绝缘材料,具备优异的防火性能。
    5. 国际认证:获得多项国际认证(如CE、UL、CB等),符合全球标准。
    #

    应用案例和使用建议


    应用案例:
    - 工业控制柜中的电路保护
    - 轨道交通设备中的电源控制
    - 太阳能逆变器的防护系统
    使用建议:
    - 在安装前,确保所有导线规格与设备额定值匹配。
    - 紧固螺丝时,建议使用扭矩扳手将扭矩调整至0.6至0.8 Nm之间,以保证最佳连接效果。
    - 定期检查熔断器状态,及时更换损坏部件,确保系统运行稳定。
    #

    兼容性和支持


    兼容性:UT 4-HESILED 24 (5x20) GY可与多种型号的熔断器和终端块配合使用,且其标准化接口便于与主流设备集成。
    支持信息:
    - 凭借Phoenix Contact提供的全方位售后服务和技术支持,用户可快速解决问题并优化系统性能。
    #

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子排无法正常通电 | 检查导线连接是否松动,重新紧固螺丝。 |
    | 熔断器频繁触发 | 检查负载电流是否超出设备额定值。 |
    | 设备运行时发热严重 | 确保安装环境通风良好,减少热积聚。 |
    #

    总结和推荐


    综上所述,Phoenix Contact的UT 4-HESILED 24 (5x20) GY是一款集安全性、可靠性与灵活性于一体的优秀电子元器件。其卓越的性能、广泛的应用场景以及完善的售后服务使其成为工业和轨道交通领域的理想选择。
    推荐理由:
    - 高品质设计,确保长期稳定的运行;
    - 模块化结构简化了维护流程;
    - 具备多国认证,满足全球化需求。
    总结:强烈推荐此产品用于对安全性和稳定性要求较高的场合。

3074172参数

参数
长*宽*高 57.8mm(长度)*6.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3074172厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3074172数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3074172 3074172数据手册

3074172封装设计

查看详情并下载
Symbol
Footprint
3D Model
