2966317

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PLC-RSC-24DC/1AU/SEN,继电器模块,通用继电器 DIN导轨安装,螺纹安装 6.2mm*6.2mm*80mm
供应商型号: Q-2966317
供应商: 国内现货
标准整包数: 10
PHOENIX CONTACT 其他继电器 2966317

2966317概述


    产品简介

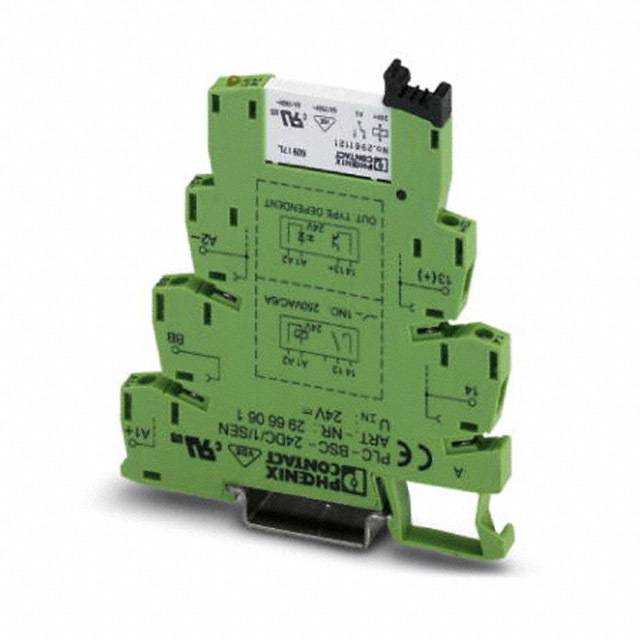

    PLC-RSC-24DC/1AU/SEN 是一款专为输入功能设计的继电器模块,适用于工业自动化控制系统。这款模块包括一个带螺纹连接的基本端子块(PLC-BSC.../SEN)和一个带多层金触点的插件微型继电器。它可安装于标准的DIN导轨(NS 35/7.5),具备一个常开(N/O)触点,工作电压为24V直流电。此模块的主要功能是通过控制外部电路的开关状态来实现信号的传递和控制,适用于多种工业应用场景。

    技术参数


    基本技术规格
    - 产品型号:PLC-RSC-24DC/1AU/SEN
    - 额定输入电压:24V DC
    - 典型输入电流:9mA
    - 响应时间:5ms
    - 释放时间:8ms
    - 防护电路:反极性保护
    - 工作温度范围:
    - 操作温度:-40°C到+60°C
    - 存储/运输温度:-40°C到+85°C
    触点参数
    - 触点类型:1个常开(N/O)触点
    - 触点材料:AgSnO,硬金镀层
    - 最大切换电压:30V AC,36V DC
    - 最小切换电压:100mV(在10mA下)
    - 最大切换电流:50mA
    - 限制连续电流:50mA
    - 断路额定值(电阻负载):最大1.2W(在24V DC下)
    额外技术细节
    - 测试电压:继电器线圈/继电器触点间为4kV AC(50Hz,1分钟)
    - 操作模式:100%连续工作因子
    - 防护等级:IP20(继电器底座)
    - 机械寿命:2x10^7循环

    产品特点和优势


    PLC-RSC-24DC/1AU/SEN 继电器模块具有多项独特功能和优势,使其在市场上具备较强的竞争力。其显著特点是:
    - 高效节省时间:最高可达60%,得益于V8适配器与系统布线的高效连接。
    - 空间节约:可达80%,使得安装更加紧凑,节省宝贵的安装空间。
    - 安全隔离:根据DIN EN 50178标准,确保继电器线圈和触点之间的安全隔离。
    - 直接传感器连接:简化了传感器与继电器模块的连接流程。
    - 功能插件桥接:提供了额外的灵活性和功能性。

    应用案例和使用建议


    应用案例:
    这款继电器模块广泛应用于自动化控制系统、工厂自动化设备以及远程监控系统中。例如,在制造自动化生产线中,它可以用于信号传输和控制,提高生产效率和可靠性。
    使用建议:
    - 在选择合适的电源适配器时,确保输入电压与模块相符(24V DC)。
    - 确保模块和电缆的正确连接,以避免过载和短路风险。
    - 适当考虑散热需求,特别是在高温环境下运行时。

    兼容性和支持


    兼容性:
    - 可与标准DIN导轨(如NS 35/7.5)上的其他组件配合使用。
    - 支持不同类型的传感器连接,如电流型和电压型传感器。
    支持和维护:
    - 厂商提供全面的技术支持和售后服务,涵盖安装、调试及日常维护。
    - 用户可以通过访问官方网站下载相关的技术文档和支持资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常启动 | 检查输入电压是否正确且稳定。 |
    | 模块发热严重 | 检查是否有良好的通风条件,必要时增加散热措施。 |
    | 触点接触不良 | 清理触点表面,更换损坏的触点。 |

    总结和推荐


    综合评估:
    PLC-RSC-24DC/1AU/SEN 继电器模块是一款可靠、高效的工业级解决方案,适合各种复杂和严苛的工业应用环境。其独特的空间节约设计和高效的时间节省特性使其在市场上具有很强的竞争力。
    推荐使用:
    我们强烈推荐这一继电器模块给需要高可靠性和紧凑设计的应用场合,无论是小型控制系统还是大型自动化生产线,都能从中受益。

2966317参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 6.2mm*6.2mm*80mm
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

2966317厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2966317数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2966317 2966317数据手册

2966317封装设计

查看详情并下载
Symbol
Footprint
3D Model
