2900960

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,继电器底座,RIF-4-BSC/3X21,Phoenix Contact 继电器底座, RIF-4-BSC系列, 适用于RIF 系列, DIN 导轨安装, 3触点
供应商型号: 277-17656-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 其他继电器 2900960

2900960概述

    # RIF-4-BSC/3X21 Relay Base 技术手册

    产品简介


    基本描述

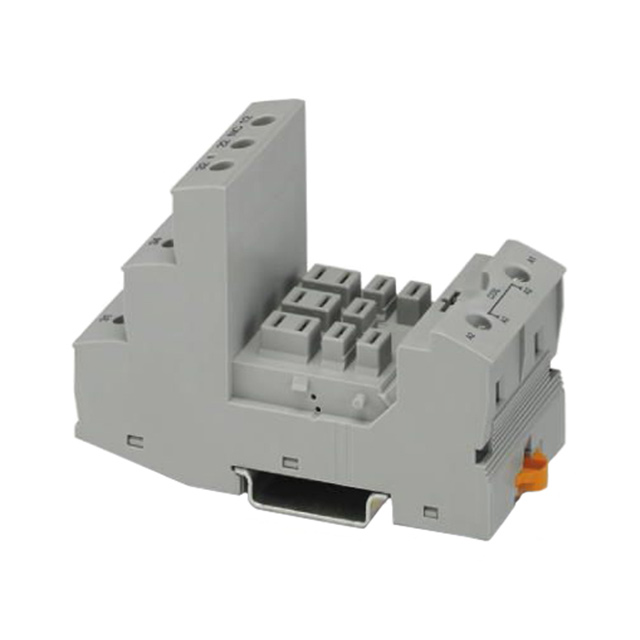

    RIF-4-BSC/3X21 是一款专为高功率继电器设计的插座,适用于具有两至三个转换触点或三个常开触点的继电器。该产品提供螺钉连接方式,并具备插件选项以方便安装输入/干扰抑制模块。RIF-4-BSC/3X21 可通过 NS 35/7.5 导轨进行安装,适用于工业自动化、能源管理和建筑控制等领域。
    应用领域
    - 工业自动化
    - 能源管理
    - 建筑控制系统
    - 数据通信设施

    技术参数


    电气特性
    - 额定电压:440 V AC / 250 V DC
    - 最大额定电流:13 A(根据应用/装配情况而定)
    - 保护电路:取决于选择的输入/抑制模块
    连接方式
    - 连接方法:螺钉连接
    - 剥线长度:8 mm
    - 导体横截面积(硬导体):0.5 mm² 至 4 mm²
    - 导体横截面积(软导体):0.5 mm² 至 4 mm²(带塑料套管)
    - 紧固扭矩:0.5 Nm 至 0.6 Nm
    尺寸和材料
    - 宽度:44 mm
    - 高度:96 mm
    - 深度(带固定夹):91 mm
    - 颜色:灰色(RAL 7042)
    - 阻燃等级:UL 94 V2(外壳)
    环境条件
    - 工作温度范围:-40°C 至 85°C
    - 存储/运输温度范围:-40°C 至 85°C

    产品特点和优势


    特点
    - 适用于多种继电器类型,灵活性强
    - 高额定电流,适合高功率应用
    - 螺钉连接方式,确保安全可靠的连接
    - 插件选项方便安装输入/抑制模块
    优势
    - 兼容性强,易于集成到现有系统中
    - 高阻燃等级,适用于严苛环境
    - 宽工作温度范围,适合恶劣环境

    应用案例和使用建议


    应用案例
    - 在工业自动化环境中用于控制电机和其他重型负载
    - 在数据中心中作为电源管理系统的一部分
    使用建议
    - 确保紧固扭矩在规定范围内,避免因过紧或过松导致接触不良
    - 根据实际应用选择合适的输入/抑制模块,以提高系统的稳定性和可靠性
    - 在安装过程中注意导体横截面积的选择,确保电气安全

    兼容性和支持


    兼容性
    - 该产品可与多种类型的高功率继电器兼容,支持快速安装和配置
    - 适用于符合 DIN 标准的导轨
    支持
    - 厂商提供详细的安装指南和技术支持
    - 用户可通过制造商网站下载相关文档和证书

    常见问题与解决方案


    问题1:如何正确安装 RIF-4-BSC/3X21?
    解决方案:
    - 确保使用正确的工具(如螺丝刀),将螺钉紧固至规定的扭矩值
    - 严格按照制造商的安装说明进行操作,确保导体正确安装
    问题2:如何选择合适的输入/抑制模块?
    解决方案:
    - 根据实际应用场景选择合适的模块类型
    - 查阅技术手册中的电气特性和兼容性部分,选择符合要求的模块

    总结和推荐


    综合评估
    RIF-4-BSC/3X21 是一款高性能、高可靠性的继电器插座,适用于广泛的工业应用。其灵活性、高防护等级和易于集成的特点使其在市场上具有很强的竞争力。
    推荐使用
    鉴于其卓越的电气特性和环境适应能力,强烈推荐在高功率继电器应用中使用 RIF-4-BSC/3X21。对于需要高度可靠性和稳定性的应用场景,该产品是理想的选择。

2900960参数

参数
开关功能 -
继电器类型 -
长*宽*高 44mm(宽度)*96mm(高度)
安装方式 DIN导轨安装,底座安装,螺纹安装
零件状态 在售
包装方式 散装

2900960厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
