首页  >  产品百科  >  2908172

2908172

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,固态继电器模块,PLC-OPT-24DC/V8C/SEN,Phoenix Contact 固态接口继电器, PLC-OPT, 最大负载电流3 mA, 最大负载电压30 V 直流, 最大控制电压28.8 V 直流
供应商型号: 1719684
供应商: 欧时
标准整包数: 1

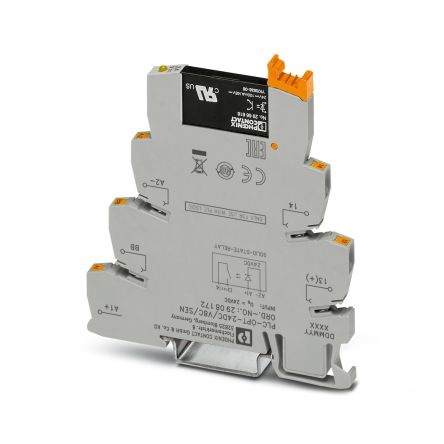

PHOENIX CONTACT 其他继电器 2908172

2908172概述

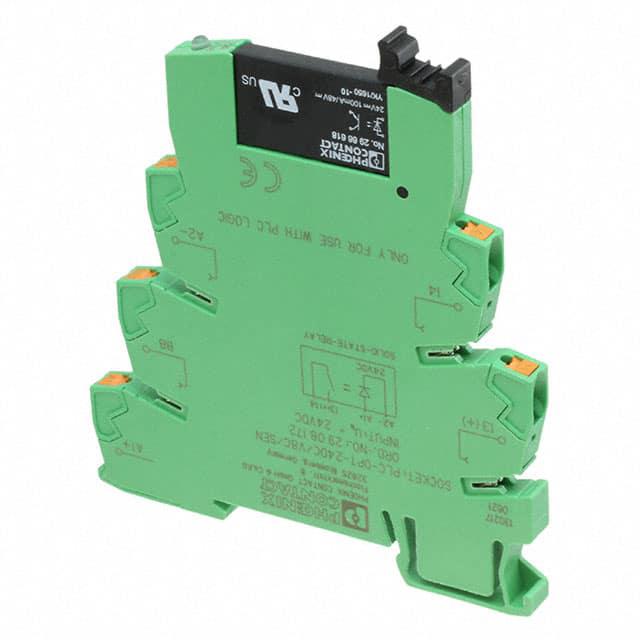

    # 技术手册:PLC-OPT-24DC/V8C/SEN 固态继电器模块

    产品简介


    产品名称:PLC-OPT-24DC/V8C/SEN 固态继电器模块
    产品类型:插拔式微型固态继电器
    主要功能:用于输入功能的PLC接口,具备反极性保护功能,采用推入式连接方式
    应用领域:广泛应用于工业自动化控制、电源管理等领域

    技术参数


    基本规格
    - 尺寸:宽度 6.2 mm,高度 80 mm,深度 94 mm
    - 重量(不含包装):0.031 kg
    - 原产国:德国
    环境条件
    - 操作环境温度:-25°C 至 60°C
    - 存储/运输环境温度:-25°C 至 70°C
    输入数据
    - 额定输入电压:24 V DC
    - 输入电压范围:19.2 V DC 至 28.8 V DC
    - 典型输入电流:8.5 mA
    - 响应时间:20 μs(在额定电压下)
    - 关断时间:300 μs(在额定电压下)
    - 输入过压保护:> 33 V
    - 传输频率:300 Hz
    输出数据
    - 输出电压范围:5 V DC 至 30 V DC
    - 极限连续电流:3 mA
    - 输出过压保护:> 56 V
    - 电压降:≤ 1 V(最大限制连续电流时)
    其他规格
    - 测试电压:输入/输出 2.5 kV (50 Hz, 1 分钟)
    - 阻燃等级:UL 94 V0
    - 工作模式:100% 操作因子
    - 安装位置:任意位置

    产品特点和优势


    特点:
    1. 采用推入式连接方式,安装便捷。
    2. 反极性保护设计,确保安全稳定。
    3. 支持宽输入电压范围,适应性强。
    4. 具备完善的过压保护机制,可靠耐用。
    5. 符合IEC 60664、EN 50178 等国际标准。
    优势:
    - 高度集成化设计,节省空间。
    - 低功耗设计,延长使用寿命。
    - 广泛适用于多种工业场合,易于维护。
    - 经过严格的UL 94 V0 认证,安全可靠。

    应用案例和使用建议


    应用案例
    该模块广泛应用于自动化控制系统中,例如工厂生产线中的信号转换和控制逻辑执行。具体案例包括:用于电机控制系统的信号转换和监控,或是用于楼宇自动化系统中的信号隔离和传输。
    使用建议
    - 在安装过程中确保接线正确无误,尤其是输入电压与输出电压的选择需符合实际情况。
    - 定期检查并清理继电器模块周围环境,确保通风良好,避免高温或潮湿影响性能。
    - 根据应用需求选择合适的配件,如连接桥和导轨,以增强系统稳定性。

    兼容性和支持


    该模块与多种Phoenix Contact品牌的配件兼容,例如不同颜色和长度的连续插拔桥、DIN 导轨、端子标记带等。此外,制造商提供了详尽的技术支持文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:输入电压超出正常范围。
    解决方案:检查输入电源,确认其是否符合模块的电压要求。
    2. 问题:继电器无法切换。
    解决方案:检查输入信号是否正常,同时确保模块接线无误且接地良好。
    3. 问题:输出电压不稳定。
    解决方案:检查负载情况及线路状况,排除短路或负载过大等因素的影响。

    总结和推荐


    总结:PLC-OPT-24DC/V8C/SEN 固态继电器模块以其紧凑的设计、高效的工作性能和高可靠性,在工业自动化领域表现出色。模块的多项防护措施(如过压保护、反极性保护)显著提高了其安全性。此外,广泛的适用性使其成为众多应用场景的理想选择。
    推荐:强烈推荐该产品给需要高性能固态继电器模块的工程师和技术人员。无论是用于设备升级还是新建项目,该模块都能提供可靠的支持,帮助提升整体系统效率和安全性。

2908172参数

参数
继电器类型 -
开关功能 -
长*宽*高 6.2mm*94mm*94mm
安装方式 DIN导轨安装,弹簧安装
应用等级 工业级
零件状态 在售
包装方式 散装

2908172厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2908172数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2908172 2908172数据手册

2908172封装设计

查看详情并下载
Symbol
Footprint
3D Model
