1713871

厂牌: PHOENIX CONTACT

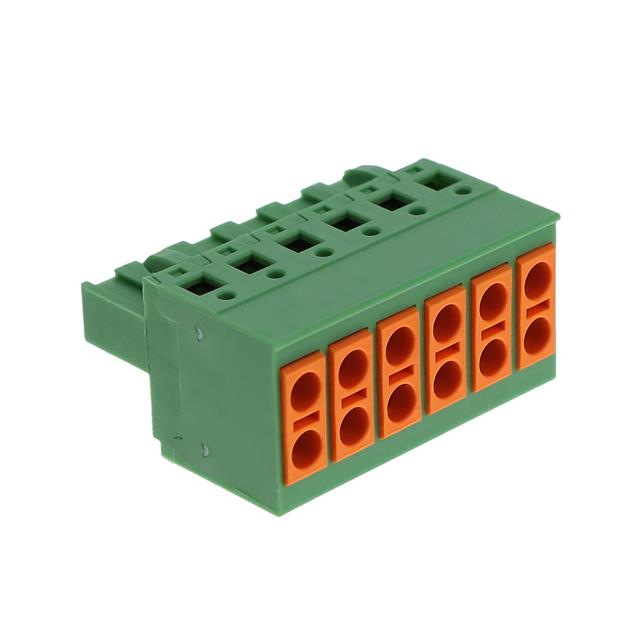

产品描述: Phoenix Contact 5mm间距6p插拔式接线端子 插头, TVFKC 1.5/ 6-ST系列, 630 V, 弹簧式接线端子, 绿色
供应商型号: 651-1713871
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1713871

1713871概述

    # 电子元器件产品技术手册:印刷电路板连接器TVFKC 1,5/6-ST

    产品简介


    印刷电路板连接器TVFKC 1,5/6-ST是一种用于印刷电路板(PCB)上的关键组件,主要用于实现导电路径的互连。它广泛应用于工业自动化、电力系统、电信设备、测量仪器及消费电子产品等领域,为各种高可靠性电子设备提供稳定的电气连接。

    技术参数


    电气特性
    - 额定电流 (IN): 10 A
    - 额定电压 (III/2): 320 V
    - 最大负荷电流: 10 A
    - 连接方式: 弹簧式夹持连接
    - 色彩: 绿色
    - 接触面: 锡镀层
    - 导线横截面积范围:
    - 固体导线: 0.2 mm² 到 1.5 mm²
    - 绞合导线: 0.2 mm² 到 1.5 mm²
    - 带端子且无塑料套管的绞合导线: 0.25 mm² 到 1.5 mm² (仅限CRIMPFOX ZA3)
    - 带端子且有塑料套管的绞合导线: 0.25 mm² 到 1.5 mm² (仅限CRIMPFOX ZA3)
    尺寸参数
    - 间距: 5 mm
    - 尺寸 a: 25 mm
    其他技术数据
    - 绝缘材料: 聚酰胺 (PA)
    - 阻燃等级 (UL 94): V0
    - 最大剥离长度: 8 mm
    - 可用的最小/最大 AWG: 24 到 16
    - 安全冲击电压等级 (III/3): 4 kV
    - 安全冲击电压等级 (III/2): 4 kV
    - 安全冲击电压等级 (II/2): 4 kV
    标准认证
    - UL Recognized / cUL Recognized / GOST Recognized / cULus Recognized

    产品特点和优势


    - 90度角操作: TVFKC 1,5/6-ST可以实现90度角相对于导体轴的操作,特别适合空间受限的设计需求。
    - 双工连接设计: 前置双工连接器,能够有效利用空间并方便导线连接。
    - 耐高温设计: 高温环境中仍能保持稳定性能。
    - 可靠的绝缘材料: 使用PA(聚酰胺)材料,具有良好的机械强度和耐热性。
    - UL 94 V0级阻燃: 在发生火灾时可提供更好的安全保护。

    应用案例和使用建议


    应用案例
    在工业控制设备中,TVFKC 1,5/6-ST连接器用于连接传感器、执行器及其他控制模块。它们通常安装在紧凑的空间内,以实现高效且可靠的数据传输。
    使用建议
    - 安装前检查: 确保导线截面积符合连接器的要求,避免过载和故障。
    - 正确连接: 使用合适的工具进行连接,确保导线与连接器接触良好,避免虚焊和松动。
    - 维护与清洁: 定期检查连接器的接触情况,清除可能存在的灰尘和污染物,保持良好的电气性能。

    兼容性和支持


    该连接器与市场上大多数标准规格的导线兼容。如果需要与特殊规格的导线连接,可选择相应的连接工具。厂家提供详细的技术支持和维修服务,确保用户能够在遇到问题时及时获得帮助。

    常见问题与解决方案


    问题1: 导线不能完全插入连接器
    解决方案
    - 检查导线是否符合要求的截面积范围。
    - 清洁导线末端并重新尝试插入。
    问题2: 导线插入后无法固定
    解决方案
    - 检查连接器是否已正确装配,包括紧固螺钉是否旋紧。
    - 使用正确的工具(如压接钳)进行连接。
    问题3: 连接器温度过高
    解决方案
    - 检查是否过载。
    - 检查是否有过多的灰尘或污染物堵塞散热孔。

    总结和推荐


    TVFKC 1,5/6-ST印刷电路板连接器凭借其优异的电气性能、可靠的连接和丰富的认证,在工业自动化和控制系统领域表现出色。对于需要高可靠性电气连接的应用,这款连接器是一个值得信赖的选择。总的来说,我强烈推荐这款产品用于各类高要求的应用场合。

1713871参数

参数
长*宽*高 23.3mm*30mm*15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1713871厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1713871数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1713871 1713871数据手册

1713871封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.11 ¥ 110.7795
10+ $ 12.0744 ¥ 102.0287
25+ $ 11.664 ¥ 98.5608
50+ $ 11.286 ¥ 95.3667
100+ $ 10.3896 ¥ 87.7921
250+ $ 9.912 ¥ 83.7564
500+ $ 9.6705 ¥ 81.7157
库存: 39
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 110.77
