3273582

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: Distribution block, Block with vertical alignment, nom. voltage: 800 V, nominal current: 32 A, connection method Push-in connection
供应商型号: TS-3273582
供应商: 海外现货
标准整包数: 8
PHOENIX CONTACT 接线板-专用 3273582

3273582概述

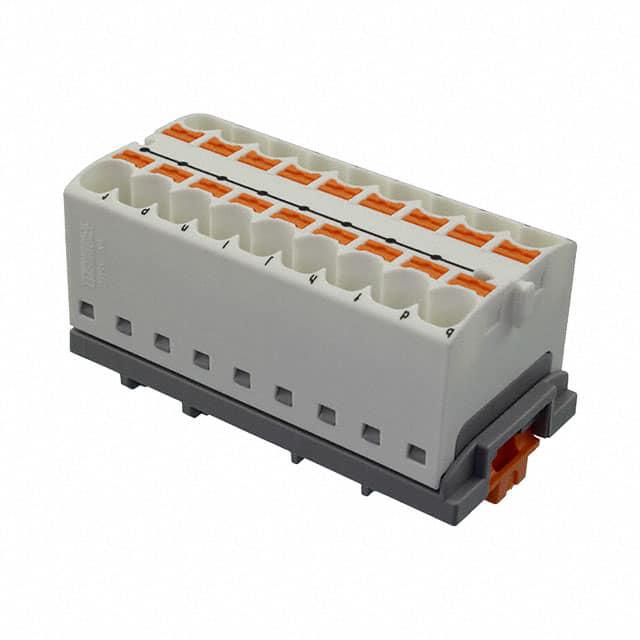

    # Phoenix Contact PTFIX 18X4-NS35 WH 分布式接线端子技术手册

    产品简介


    产品类型与主要功能
    Phoenix Contact的PTFIX 18X4-NS35 WH是一款垂直对齐的分布式接线端子。该产品主要用于实现电导体之间的稳定连接,可应用于多种电气控制设备和配电系统中。该接线端子提供高达18个独立的接线位置,每个接线位置均可承载最高电流32安培。
    应用领域
    此接线端子广泛适用于工业自动化设备、铁路车辆、通信设施等领域。它能够有效地节省安装空间,提升工作效率,确保系统的稳定运行。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 800伏特 |
    | 额定电流 | 32安培 |
    | 接线位置数 | 18 |
    | 接线方式 | 压入式接线 |
    | 导线截面范围 | 0.2至6平方毫米 |
    | 安装类型 | NS 35/7.5,NS 35/15 |
    | 颜色 | 白色(RAL 9010) |

    产品特点和优势


    1. 节省空间:通过垂直排列设计,可以节省高达50%的DIN导轨空间。
    2. 灵活安装:支持DIN导轨安装、直接安装及粘贴安装等多种安装方式。
    3. 清晰标识:提供11种不同的颜色选择,便于识别。
    4. 快速连接:采用无工具压入式直接连接技术,节省约80%的时间。
    5. 安全可靠:符合过电压类别III标准,具有高阻燃等级(UL 94 V0),可在极端条件下正常工作。

    应用案例和使用建议


    应用案例
    这款接线端子适用于需要密集布线的工业环境,如自动化生产线、铁路信号控制系统等。它能够满足复杂电路布局的需求,同时确保系统的稳定性和安全性。
    使用建议
    - 合理布线:考虑到导线的灵活性,建议使用柔性的导线以提高接线的稳定性。
    - 定期检查:为了确保长期稳定的运行,建议定期检查接线端子的连接状态,防止接触不良引发的安全隐患。

    兼容性和支持


    兼容性
    此接线端子可与各种标准导线配合使用,且兼容不同类型的安装方式。此外,该产品支持与其他同类配件组合使用,如插件桥接器等。
    厂商支持
    Phoenix Contact提供了详尽的技术文档和支持服务,帮助用户更好地了解产品的使用方法和维护技巧。此外,公司还提供多种相关配件,方便用户根据具体需求进行选配。

    常见问题与解决方案


    问题1:接线端子安装时出现松动
    解决方案:确认安装方式正确,并确保使用合适的紧固工具进行固定。
    问题2:长时间使用后温度上升过高
    解决方案:检查周围环境是否通风良好,必要时可以采取散热措施,避免温度超过额定范围。
    问题3:接线端子接触不良
    解决方案:仔细检查接线部位是否清洁,导线是否插入到位,如有需要更换新接线端子。

    总结和推荐


    综上所述,Phoenix Contact的PTFIX 18X4-NS35 WH接线端子凭借其高可靠性、易于安装和出色的散热性能,在工业自动化和电力分配领域表现优异。它的紧凑设计和强大的多功能性使其成为众多应用场景的理想选择。鉴于以上特点,强烈推荐使用该产品以提高系统的整体效率和安全性。

3273582参数

参数
长*宽*高 58.1mm*28.6mm*32.4mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3273582厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273582数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 3273582 3273582数据手册

3273582封装设计

查看详情并下载
Symbol
Footprint
3D Model
