2813512

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MINIMCR-SL-U-I-0,隔离放大器,
供应商型号: 651-2813512
供应商: Mouser
标准整包数: 1

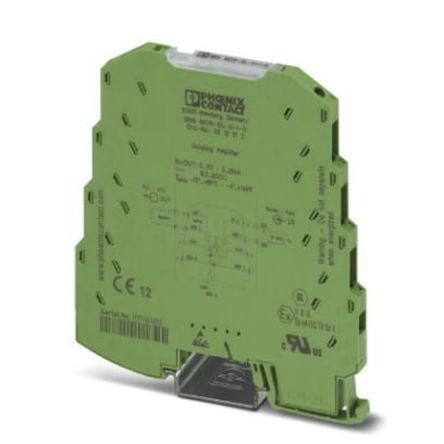

PHOENIX CONTACT 其他继电器 2813512

2813512概述

    MINI MCR-SL-U-I-0 信号调理器技术手册

    产品简介


    MINI MCR-SL-U-I-0 是一款6.2毫米宽的标准信号三端隔离放大器,适用于电气信号的隔离、转换、放大及滤波。它被广泛应用于工业自动化、过程控制和其他需要高精度信号处理的场合。此产品能够将输入的0至10伏电压信号转换为隔离的电流信号(0至20毫安或4至20毫安),实现信号的可靠传输与处理。

    技术参数


    - 尺寸
    - 宽度:6.2毫米
    - 高度:93.1毫米
    - 深度:102.5毫米
    - 环境条件
    - 工作温度范围:-20°C 至 65°C
    - 存储/运输温度范围:-40°C 至 85°C
    - 最大海拔高度:≤2000米
    - 允许湿度范围(操作):5%至95%(非凝结状态)
    - 噪声抑制
    - 符合标准EN 61000-6-2,在干扰情况下可能存在轻微偏差。
    - 输入数据
    - 输入信号:0至10伏
    - 最大输入电压:30伏
    - 输入电阻:约100千欧姆
    - 输出数据
    - 输出信号:0至20毫安
    - 最大输出电流:28毫安
    - 负载电流输出能力:≤500欧姆
    - 电源
    - 额定供电电压:24伏直流
    - 供电电压范围:19.2伏直流至30伏直流
    - 最大电流消耗:<28毫安
    - 功耗:<600毫瓦
    - 连接方式
    - 连接方法:螺丝连接
    - 导体截面积:实心导体0.2至2.5平方毫米;柔性导体0.2至2.5平方毫米;AWG导体26至12号
    - 其他参数
    - 最大传输误差:≤0.1%(最终值)
    - 最大温度系数:<0.01%/K
    - 温度系数(典型):<0.002%/K
    - 截止频率(3dB):约100Hz
    - 步进响应(10%-90%):约3.5毫秒

    产品特点和优势


    MINI MCR-SL-U-I-0的主要优势在于其紧凑设计和多功能性。它提供三端隔离,以确保信号传输的高可靠性,并且可以配置多种信号组合。此外,该产品的低功耗使其成为一种节能解决方案,适用于各种工业应用。最重要的是,它具有广泛的温度和湿度适应性,适用于恶劣环境。

    应用案例和使用建议


    MINI MCR-SL-U-I-0常用于工业自动化系统中,例如温度和压力测量系统的信号转换和隔离。具体使用场景如下:
    - 应用案例:在制造工厂中,该信号调理器用于监测温度和压力传感器的信号,并将其转换为标准信号,以便于进一步的数据采集和处理。
    - 使用建议:在安装时,应确保信号调理器处于最佳工作温度范围内,避免极端环境对设备的影响。此外,为了确保信号的稳定性,可采用适当的数据滤波技术来减少噪声。

    兼容性和支持


    MINI MCR-SL-U-I-0可与标准的35毫米DIN导轨兼容,可通过脚部元件(TBUS)进行供电。厂商提供了广泛的认证和支持,包括CE认证、UL和cUL认证、DNV GL认证等。这些认证保证了该产品在全球范围内广泛的适用性。

    常见问题与解决方案


    - 问题1:信号调理器输出不稳定。
    - 解决方案:检查输入信号是否超出规定范围,并确保输入电阻在允许范围内。

    - 问题2:设备在高温环境下运行不稳定。
    - 解决方案:确认工作环境温度不超过产品规定的最大温度范围,必要时可考虑加装散热装置。

    总结和推荐


    MINI MCR-SL-U-I-0以其紧凑的设计、高精度和广泛的适用性,成为工业信号处理领域的理想选择。它的高性能和多用途性使得其在工业自动化和过程控制系统中表现出色。综上所述,推荐在需要信号隔离和转换的应用场景中使用MINI MCR-SL-U-I-0。

2813512参数

参数
开关功能 -
继电器类型 -
长*宽*高 102.5mm*6.2mm*93.1mm
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级
零件状态 在售

2813512厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2813512数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2813512 2813512数据手册

2813512封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 290.8872 ¥ 2457.9968
5+ $ 279.0795 ¥ 2358.2218
10+ $ 274.9635 ¥ 2323.4416
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2457.99
