2967840

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PLC-OSC-24DC/230AC/1,固态继电器模块,Phoenix Contact 固态接口继电器, PLC-OSC- 24DC/230AC/1
供应商型号: PYA-2967840
供应商: 海外现货
标准整包数: 10

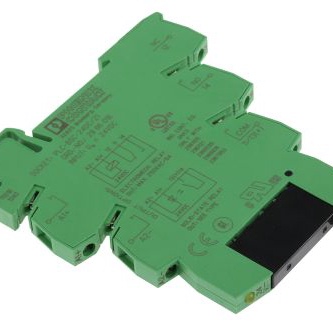

PHOENIX CONTACT 其他继电器 2967840

2967840概述


    产品简介

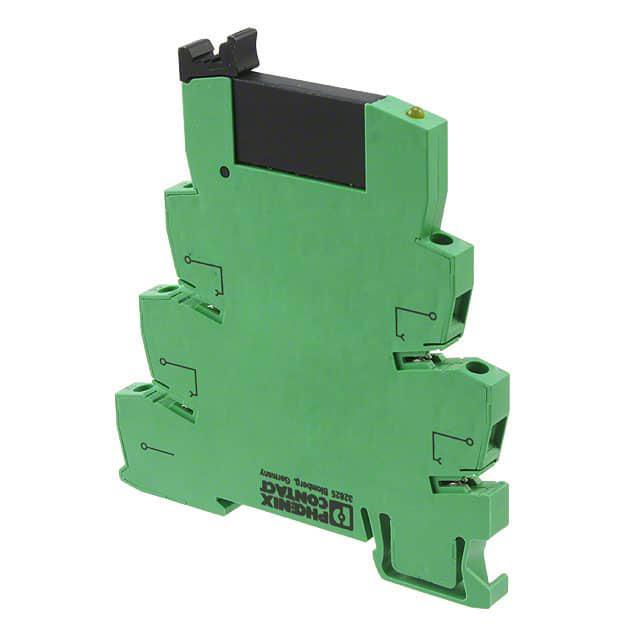

    PLC-OSC-24DC/230AC/1 是由PHOENIX CONTACT Inc., USA生产的一款PLC接口模块,由基座终端块PLC-BSC(配备螺丝连接)和插拔式微型光电耦合器组成。该模块适用于标准DIN导轨安装(NS 35/7.5),输入电压为24 V直流电,输出电压范围为24-253 V交流电,电流最大可达到0.75安培。该产品广泛应用于工业自动化、过程控制和电力系统的控制与监测领域。

    技术参数


    - 输入数据
    - 额定输入电压:24 V DC
    - 输入电压范围:0.8到1.2倍额定电压
    - 开关阈值 "0" 信号:≤ 0.25倍额定电压
    - 开关阈值 "1" 信号:≥ 0.8倍额定电压
    - 典型输入电流:8 mA
    - 典型响应时间:10 ms(在额定电压下)
    - 典型关断时间:10 ms(在额定电压下)
    - 输出数据
    - 输出额定电压范围:24 V AC 到 253 V AC
    - 限流连续电流:0.75 A(参见降额曲线)
    - 最大浪涌电流:30 A(10 ms)
    - 最小负载电流:10 mA
    - 泄漏电流:< 1 mA(关断状态)
    - 最大负载值:4.5 A
    - 在最大限流连续电流下的电压降:< 1 V
    - 连接方式
    - 连接方法:螺丝连接
    - 剥线长度:8 mm
    - 螺纹:M3
    - 导体横截面积:实心 0.14 mm² 至 2.5 mm²,绞线 0.14 mm² 至 2.5 mm²,AWG/kcmil 26 至 14
    - 通用数据
    - 宽度:6.2 mm
    - 高度:80 mm
    - 深度:94 mm
    - 工作环境
    - 工作温度范围:-25 °C 至 60 °C
    - 存储和运输温度范围:-25 °C 至 70 °C
    - 组件分类:V0 等级(根据UL 94标准)

    产品特点和优势


    PLC-OSC-24DC/230AC/1 的独特之处在于它具备高性能的光电隔离功能,确保信号传输的高可靠性。它能够在恶劣的工作环境中稳定运行,具有广泛的输入和输出电压范围。此外,这款产品还通过了多项国际认证,如CUL Listed、GL、GOST和UL Listed,证明其在质量和安全性方面达到了高标准。由于其紧凑的设计和卓越的电气性能,它特别适合用于工业自动化系统中需要高精度和稳定性的场合。

    应用案例和使用建议


    该产品广泛应用于工业自动化控制系统中,例如PLC系统、过程控制设备、电力系统监测与控制等。在实际应用中,它可以作为信号隔离器,有效保护控制系统免受外界干扰。使用时应注意以下几点:
    - 选择合适的DIN导轨:确保选用合适的DIN导轨以保证安装的稳固性。
    - 正确的接线:务必按照产品手册中的接线图进行接线,避免因接线错误导致的功能失效。
    - 环境适应性:考虑工作环境的温度、湿度等因素,确保模块正常工作。

    兼容性和支持


    该产品与其他PHOENIX CONTACT Inc.的产品具有良好兼容性,可以轻松与其它型号的终端块和适配器集成使用。制造商提供了全面的技术支持和服务,包括在线文档、用户手册和技术咨询等,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 模块不工作 | 检查输入电压是否在规定范围内;确认接线无误 |
    | 漏电流过大 | 检查连接是否有短路;检查连接器是否松动 |
    | 响应时间过长 | 检查输入信号质量;确认接线是否符合规范 |

    总结和推荐


    总体而言,PLC-OSC-24DC/230AC/1 是一款非常优秀的PLC接口模块,其强大的性能和可靠性使其在工业自动化领域具有显著的竞争优势。如果你正在寻找一个能在苛刻条件下可靠工作的高质量产品,这款产品无疑是值得考虑的选择。强烈推荐用于需要高可靠性和稳定性控制的应用场景。

2967840参数

参数
开关功能 -
继电器类型 -
长*宽*高 94mm*6.2mm*80mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

2967840厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2967840数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2967840 2967840数据手册

2967840封装设计

查看详情并下载
Symbol
Footprint
3D Model
