2909884

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,继电器模块,RIF-1-RPT-LDP-24DC/1IC,Phoenix Contact 菲尼克斯 接口继电器, RIF-1-RPT-LDP-24DC/1IC系列, 线圈电压 24V 直流, 触点配置 单刀单掷, DIN 导轨
供应商型号: 2915324
供应商: element14
标准整包数: 1
PHOENIX CONTACT 其他继电器 2909884

2909884概述


    产品简介


    产品类型

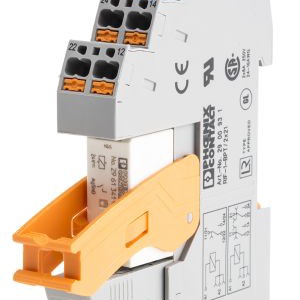

    本文介绍的是凤凰联系列中的RIF-1-RPT-LDP-24DC/1IC预装继电器模块。该模块专为工业自动化和控制领域设计,适合于需要高可靠性和稳定性的场合。
    主要功能
    该继电器模块包含多个组件:继电器基座、电源接触继电器、插件式显示/干扰抑制模块以及固定支架。其中,继电器基座使用推入式连接方式,具有1个常开(N/O)触点,最大切换电流可达130A(峰值),输入电压为24V直流电。
    应用领域
    该模块广泛应用于工业自动化控制系统,如工厂自动化设备、楼宇自动化系统和交通运输设备等领域。

    技术参数


    | 参数类别 | 具体参数 |

    | 输入电压 | 24 V DC |
    | 额定输入电压(UN) | 24 V DC |
    | 典型输入电流 | 18 mA |
    | 响应时间 | 8 ms |
    | 释放时间 | 10 ms |
    | 工作温度范围(操作) | -40°C 至 70°C |
    | 工作温度范围(存储/运输) | -40°C 至 85°C |
    | 触点类型 | 1 N/O 触点 |
    | 最大切换电压 | 250 V AC/DC |
    | 最小切换电压 | 12 V AC/DC |
    | 最大浪涌电压 | 6 kV |
    | 浪涌电流 | 130 A(峰值,电容负载) |
    | 连接导线直径 | 0.14 mm² 至 1.5 mm² |

    产品特点和优势


    独特功能
    1. 高可靠性:继电器模块在极端环境下也能稳定运行,具有较强的抗冲击能力。
    2. 高性能:最大切换电流达到130A(峰值),支持广泛的电压范围,适用于多种应用场合。
    3. 易于安装:采用推入式连接,简化安装过程,降低人工成本。
    市场竞争力
    这款继电器模块通过严格的UL认证和标准测试,确保其在各种工业环境中的安全性和稳定性。此外,其高性价比使其在市场上具有较强的竞争优势。

    应用案例和使用建议


    应用案例
    此继电器模块已成功应用于多个项目中,如工厂自动化生产线的控制信号传输和楼宇自动化的照明控制系统。例如,在自动化生产线上,该模块可以用来实现生产线上的设备的远程控制和信号传输。
    使用建议
    为了保证系统的最佳性能和稳定性,建议定期检查继电器模块的工作状态。另外,当应用在高负载或频繁开关的环境中时,应特别注意其散热情况,以防止过热损坏。

    兼容性和支持


    兼容性
    该继电器模块设计灵活,可与其他同类产品轻松兼容。对于不同的应用需求,可选用对应的配套附件和适配器来实现功能扩展。
    厂商支持
    厂商提供详尽的技术文档和支持服务,涵盖安装、调试、故障排查及维修等方面。用户可通过官方网站下载相关资料和技术支持。

    常见问题与解决方案


    1. Q: 如何确定继电器模块是否正常工作?
    - A: 可通过观察输出端的指示灯状态,若亮起则表示正常。也可借助万用表检测是否有电信号输出。
    2. Q: 继电器模块出现过热现象怎么办?
    - A: 首先检查安装环境是否符合要求,确保良好的通风散热条件。其次,可能需要更换更高效的散热装置。
    3. Q: 模块连接不稳定如何处理?
    - A: 检查导线连接是否牢固,必要时可更换新导线并确保使用正确规格的压接工具。

    总结和推荐


    综合评估
    这款继电器模块凭借其出色的性能和稳定可靠的特性,在工业自动化领域中表现出色。其广泛的适用范围、高性价比以及强大的技术支持使得其成为众多工程师的首选产品。
    推荐使用
    综上所述,强烈推荐这款继电器模块用于各类工业自动化系统中。无论是新建项目还是改造升级,它都是一个值得信赖的选择。

2909884参数

参数
继电器类型 -
开关功能 -
长*宽*高 75mm*16mm*93mm
安装方式 DIN导轨安装

2909884厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2909884数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2909884 2909884数据手册

2909884封装设计

查看详情并下载
Symbol
Footprint
3D Model
