1792698

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,CC2,5/9-GF-5,08-LRP26THR,PCB插座,接头,公引脚,带罩(4 面) 1 9pin 黑色 焊接安装,通孔安装 12mm*55.88mm*11.2mm
供应商型号: 651-1792698
供应商: Mouser
标准整包数: 1

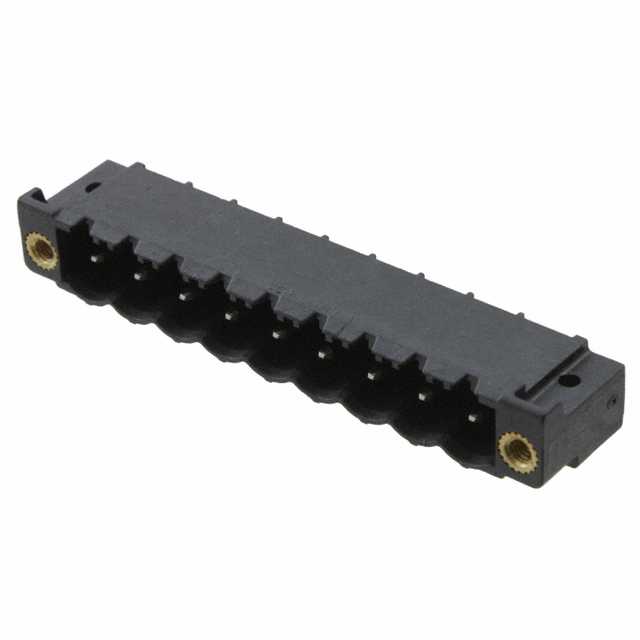

PHOENIX CONTACT 矩形连接器 - 外壳 1792698

1792698概述


    产品简介


    本产品是一款插件式印刷电路板连接器——型号为CC 2,5/9-GF-5,08-LR,编号为P26THR(1792698)。这类连接器主要用于电子设备中的信号传输,广泛应用于工业自动化、交通运输、通信设备等多个领域。通过高效且可靠的连接方式,这些连接器确保了信号的稳定传输,是现代电子产品设计中不可或缺的一部分。

    技术参数


    - 额定电流:12A
    - 额定电压:(II/2)400V, (III/2)320V
    - 额定冲击电压:(II/2)4kV, (III/2)4kV
    - 插针数:9个
    - 间距:5.08mm
    - 颜色:黑色
    - 接触面:镀锡
    - 装配方式:贴片安装(SMD)、通孔安装(THT)、插装(THR)
    - 包装单位:0
    - 最小订购量:1
    - 尺寸:长度12mm,高度11.2mm
    - 钻孔直径:1.6mm
    - 产品系列:CC 2,5/..-GF-LR
    - 绝缘材料组:IIIa
    - UL 94阻燃等级:V0
    - 安装方向:平行于PCB

    产品特点和优势


    1. 标准引脚长度:标准引脚长度为2.6mm,其他长度可根据客户需求定制。
    2. 平行插件:提供平行于PCB的插件方向,方便组装。
    3. 便捷包装:提供盒装包装,适用于小批量生产。
    4. 适合回流焊接:能够在表面贴装(SMT)回流焊接过程中使用,提高生产效率。
    5. 合规认证:通过GOST、EX等认证,满足国际安全和质量标准。

    应用案例和使用建议


    - 工业自动化:此类连接器可用于制造自动化系统中的信号传输。
    - 通信设备:可应用于电信设备中的信号接插件,保证信号传输的稳定性。
    - 交通运输:可用作轨道交通车辆内部电气系统的连接部件。
    使用建议:
    - 确保正确选用合适的钻孔直径和间距以匹配现有PCB布局。
    - 在进行SMT回流焊接时,注意控制焊接温度和时间,避免过热导致的损坏。
    - 对于需要不同引脚长度的应用场景,可以联系供应商进行定制生产。

    兼容性和支持


    - 兼容性:该连接器适用于CC 2,5/..-GF-LR系列产品,具备良好的互换性。
    - 制造商支持:生产商提供官方技术文档和客户服务,帮助客户解决产品使用过程中的问题。

    常见问题与解决方案


    1. 问题:如何选择合适的钻孔直径?
    - 解答:根据连接器的规格表,通常推荐1.6mm的钻孔直径,以适应1.0mmx1.0mm的插针尺寸。
    2. 问题:回流焊接过程中出现虚焊怎么办?
    - 解答:检查焊接工艺参数,确保焊接温度、时间和压力达到要求。必要时可以重新焊接。
    3. 问题:插针长度不合适如何处理?
    - 解答:联系供应商,根据实际需求定制不同的插针长度。

    总结和推荐


    该款CC 2,5/9-GF-5,08-LR印刷电路板连接器以其高可靠性、宽范围适用性和易于集成的特点,在多个行业中都表现出色。特别是在自动化设备和高端通信系统中,能够显著提升整体性能。鉴于其卓越的技术参数和广泛应用前景,强烈推荐使用这款连接器,特别是在需要高可靠性的环境中。

1792698参数

参数
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 9pin
类型 接头,公引脚,带罩(4 面)
颜色 黑色
长*宽*高 12mm*55.88mm*11.2mm
安装方式 焊接安装,通孔安装
零件状态 在售

1792698厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1792698数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1792698 1792698数据手册

1792698封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8195 ¥ 57.6248
10+ $ 6.402 ¥ 54.0969
25+ $ 6.0696 ¥ 51.2881
50+ $ 5.8752 ¥ 49.6454
100+ $ 5.4 ¥ 45.63
250+ $ 5.1555 ¥ 43.564
500+ $ 5.0295 ¥ 42.4993
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.62
