3045321

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,UPBV2,5/1-LBU,插拔件,Phoenix Contact 插拔式接线端子 插头, UPBV系列
供应商型号: 3045321-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 3045321

3045321概述


    产品简介

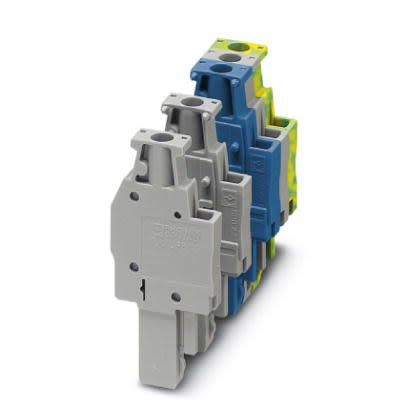

    产品名称:UPBV 2,5/1-L BU - 插头
    产品类型:终端插头
    这款电子元器件是一种终端插头,专为电力传输和分配系统设计。它具有1个位置,并采用螺丝连接方式。UPBV 2,5/1-L BU 主要用于工业自动化、能源管理和建筑电气系统等领域。通过提供可靠的电力传输和分配,该插头能够满足各种应用场景的需求,如开关柜、电机控制中心及配电箱等。

    技术参数


    - 额定电压(UN):500 V
    - 额定电流(IN):24 A
    - 最大负载电流(最大IN):24 A(适用于4 mm²导线)
    - 标称截面积:2.5 mm²
    - 绝缘特性:
    - 过电压类别:III
    - 污染等级:3
    - 电学特性:
    - 额定冲击电压:6 kV
    - 螺丝规格:M3
    - 紧固扭矩:0.5...0.6 Nm
    - 剥线长度:9 mm
    - 内部圆柱塞尺A3
    - 导线横截面:刚性0.14 mm²...4 mm²
    - 导线横截面(柔性):0.14 mm²...4 mm²
    - 尺寸:
    - 宽度:5.2 mm
    - 高度:20.5 mm
    - 深度:47 mm
    - 长度:20.5 mm

    产品特点和优势


    独特功能:
    - 可以与标准桥接插件FBS系列无缝对接,便于用户根据需要进行扩展。
    - 螺丝端子设计使得安装便捷且牢固可靠,适合现场快速装配。
    - 支持多种连接技术,与多种终端块兼容,极大增强了其灵活性和应用范围。
    优势:
    - 简化了用户在自定义组装中的操作,提高了工作效率。
    - 高耐热性能,符合EN和UL标准,确保在恶劣环境下也能稳定工作。
    - 提供多种颜色选择(蓝色),易于识别和管理。

    应用案例和使用建议


    实际应用场景:
    - 在工业控制系统中,用于连接电机、传感器和其他电气设备。
    - 在建筑电气系统中,作为配电盘中的电力分配点,确保高效可靠的电力传输。
    使用建议:
    - 在连接电缆时,注意遵循规定的剥线长度和紧固扭矩,确保安全和可靠连接。
    - 为了优化空间利用,建议将导线直接引入电缆通道。

    兼容性和支持


    兼容性:
    - 与多种COMBI终端块兼容,支持不同的连接技术。
    - 该插头适用于多芯电缆连接,提供灵活的解决方案。
    支持和维护:
    - 厂商提供了详尽的技术文档和用户手册,帮助用户更好地了解和使用该产品。
    - 若需进一步支持或维修服务,可通过制造商网站获得相关信息。

    常见问题与解决方案


    问题1:如何正确安装螺丝端子?
    - 解决方案:确保导线已正确剥皮并放置在螺钉下,按照推荐的紧固扭矩拧紧螺钉,以避免松动或损坏。
    问题2:如果发现连接不稳定,可能的原因是什么?
    - 解决方案:检查是否按照规定紧固扭矩进行了紧固;确认导线的横截面是否符合规格要求;检查是否有杂质或腐蚀影响连接。

    总结和推荐


    综上所述,UPBV 2,5/1-L BU 插头凭借其高可靠性、广泛的兼容性和丰富的应用案例,在工业和建筑电气领域展现出极高的市场竞争力。其易用性和耐用性使其成为许多应用场景的理想选择。我们强烈推荐此产品给需要高性能电力传输解决方案的用户。无论是构建复杂的工业自动化系统还是简单的配电装置,该插头都能提供卓越的性能和稳定性。

3045321参数

参数
长*宽*高 20.5mm(长度)*5.2mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3045321厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3045321数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 3045321 3045321数据手册

3045321封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4145 ¥ 11.9525
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.95
直接购买
加入购物车
