0710196

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: Conn Wire to Wire HDR 4 POS 5.08mm Solder Lug ST Wall Mount
供应商型号: PYA-0710196
供应商: 海外现货
标准整包数: 50

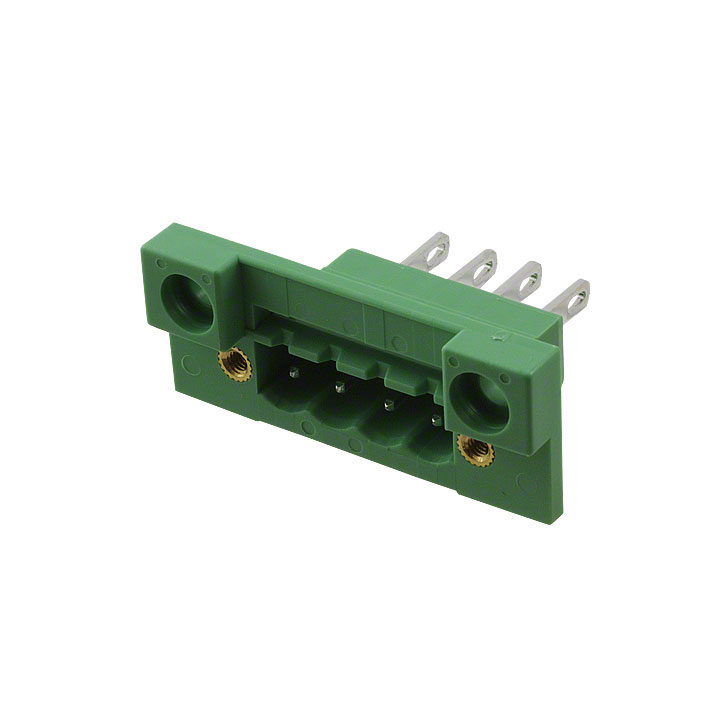

PHOENIX CONTACT 接线板-面板安装 0710196

0710196概述

    # 电子元器件技术手册:DFK-MSTB 2,5/ 4-GF-5,08

    产品简介


    DFK-MSTB 2,5/ 4-GF-5,08 是一款高性能插件组件,广泛应用于电气连接领域。该产品具有4个位置,每个位置的间距为5.08毫米,可直接安装在设备或面板上,采用焊锡/插入式连接方式。主要应用于需要高可靠性和高稳定性的电气控制系统中。
    主要功能
    - 高可靠性:适用于各种恶劣环境下的电气连接。
    - 易于安装:可以直接固定在面板上,方便现场安装和维护。
    - 广泛兼容:可与对应的MSTB 2,5或FKC 2,5插头配合使用。
    应用领域
    DFK-MSTB 2,5/ 4-GF-5,08 广泛应用于工业自动化、汽车制造、楼宇自动化等领域,适用于各种电气控制系统的连接需求。

    技术参数


    电气特性
    - 额定电流:12 A
    - 额定电压(III/2):320 V
    - 绝缘材料等级:PA,UL 94 V2等级
    - 最大负载电流:12 A
    - 绝缘电阻:250 V AC时大于500 MΩ
    尺寸和安装
    - 间距:5.08 mm
    - 长度(a):15.24 mm
    - 适用导线尺寸(单股/绞合):最小0.2 mm²,最大2.5 mm²
    - 适用导线尺寸(AWG/kcmil):最小24,最大12

    产品特点和优势


    - 高强度和耐久性:使用高韧性绝缘材料制成,可在各种环境下长期使用。
    - 灵活的安装方式:可以通过两个M3 x 10螺丝固定在厚度高达6 mm的面板上,安装简单且牢固。
    - 多样的连接方式:外部可以使用对应的MSTB 2,5或FKC 2,5插头进行插接,内部则可以进行焊接或2.8 mm的插入式连接。

    应用案例和使用建议


    使用场景
    DFK-MSTB 2,5/ 4-GF-5,08 在实际应用中通常用于设备或控制柜内的电气连接。例如,在工业自动化系统中,它常被用于连接电机控制器与主控单元。
    使用建议
    - 安装注意事项:确保面板厚度不超过6 mm,并正确安装螺丝以确保稳固。
    - 维护保养:定期检查连接部分是否有松动或腐蚀现象,及时更换损坏部件。

    兼容性和支持


    兼容性
    - 与MSTB 2,5或FKC 2,5插头相兼容,适用于多种电气控制系统。
    - 可通过螺丝固定在厚度最高为6 mm的面板上。
    厂家支持
    Phoenix Contact提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    问题1:插接不牢固
    解决方案:检查螺丝是否拧紧,确认导线接触良好。
    问题2:接触不良
    解决方案:清洁接触点,确保无灰尘和氧化物。
    问题3:负载电流不稳定
    解决方案:检查负载电流是否超出额定值,必要时更换大容量产品。

    总结和推荐


    DFK-MSTB 2,5/ 4-GF-5,08 作为一款高可靠性的插件组件,具备多种显著的优点,如高强度、灵活性和广泛的兼容性。其在实际应用中表现出色,特别适合于工业自动化、汽车制造等领域。总体而言,这款产品非常值得推荐给需要高可靠性和稳定性的电气控制系统。

0710196参数

参数
长*宽*高 17.5mm*40.64mm*29.5mm
安装方式 法兰安装,螺纹安装
零件状态 在售
包装方式 散装

0710196厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0710196数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0710196 0710196数据手册

0710196封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 15.163
库存: 107
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 758.15
