1105101

产品分类: 数据采集和记录
厂牌: PHOENIX CONTACT
产品描述: 接口模块, USB 2.0
供应商型号: 277-1105101-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 数据采集和记录 1105101

1105101概述

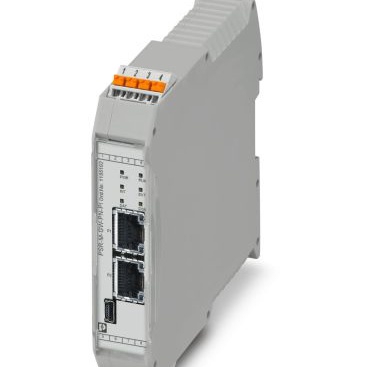

    PSR-M-GW-PN-SC安全网关技术手册

    产品简介


    PSR-M-GW-PN-SC是一款灵活的安全解决方案,旨在为机器或系统提供定制化的安全监控功能。作为PSR-M基本模块和更高级控制器之间的连接器,该安全网关专用于PROFINET通信协议。通过该产品,用户可以实现成本效益高且适应性强的安全控制解决方案,适用于工业应用。

    技术参数


    - 基本规格:
    - 产品类型:网关/代理
    - 额定控制电路供电电压:19.2 V DC ... 28.8 V DC(外部保险丝)
    - 电源电压范围:19.2 V DC 至 28.8 V DC
    - 工作电流:典型值60 mA(无网络连接),70 mA(有一个网络连接)
    - 电气特性:
    - 最大功率消耗:在额定条件下为1.92 W
    - 最大功耗:1.92 W(带两个网络连接)
    - 通电启动时间:< 2.2 A(Δt = 1 ms,Us条件下)
    - 接口:
    - 通信协议:PROFINET
    - 网络接口:RJ45插孔,2个端口
    - 数据传输速度:100 Mbps(全双工模式)
    - 服务接口:USB 2.0 Hi-Speed,1个端口
    - 物理尺寸和环境条件:
    - 尺寸:宽度 22.61 mm,高度 112.58 mm,深度 113.6 mm
    - 材质:灰色聚酰胺PA非增强材料(RAL 7042色号)
    - 防护等级:IP20,最小防护等级为IP54
    - 工作温度:-10°C至55°C,存储/运输温度:-20°C至85°C
    - 湿度:最大相对湿度95%,不凝结

    产品特点和优势


    - 适应性强:该安全网关可配置并根据个体需求进行扩展,提供高度灵活性和适应性。
    - 快速启动:易于硬件和软件配置,从而加快安装过程。
    - 可靠诊断:提供全面的、易于理解的故障诊断工具,从而最小化机器停机时间。
    - 紧凑设计:其狭小的22.6 mm宽度节省空间,适合各种安装需求。

    应用案例和使用建议


    PSR-M-GW-PN-SC在工业自动化领域有着广泛的应用,例如在生产线上的安全控制系统。为了确保最佳性能,建议在安装前详细阅读技术手册,并确保所有电缆和终端正确连接。同时,考虑到可能的工作环境(如温度和湿度变化),应在实际部署时考虑适当的环境条件。

    兼容性和支持


    PSR-M-GW-PN-SC与其他电子元器件及设备具有良好的兼容性,尤其是在PROFINET环境下。厂商提供了全面的技术支持和维护服务,以确保产品在其生命周期内的稳定运行。

    常见问题与解决方案


    - Q1: 如何判断网关是否正常工作?
    - A1: 观察绿色LED灯是否亮起。如果有红色LED灯亮起,则可能存在错误。
    - Q2: 如何避免过载?
    - A2: 确保供电电压在规定范围内,并检查实际负载是否符合额定参数。

    总结和推荐


    综上所述,PSR-M-GW-PN-SC以其灵活性、易用性和可靠性成为工业安全控制领域的理想选择。对于需要高效且安全的工业应用来说,它不仅能满足技术要求,还能够显著提升生产效率。因此,强烈推荐此款产品用于各种工业自动化项目中。

1105101参数

参数
零件状态 在售
包装方式 盒装

1105101厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1105101数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 数据采集和记录 PHOENIX CONTACT 1105101 1105101数据手册

1105101封装设计

查看详情并下载
Symbol
Footprint
3D Model
