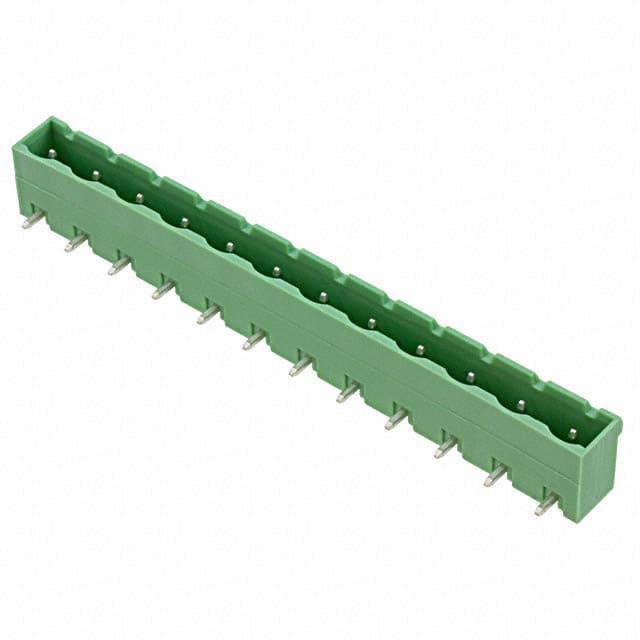

1766330

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,GMSTBA2,5/12-G-7,62,PCB插座,Phoenix Contact 7.62mm间距12p插拔式接线端子 插座头, GMSTBA 2.5/12-G-7.62系列, 630.0 v, 焊接
供应商型号: GMSTBA 2,5/12-G-7,62
供应商: 国内现货
标准整包数: 3
PHOENIX CONTACT 矩形连接器 - 外壳 1766330

1766330概述


    产品简介


    产品类型及功能
    本文档介绍的产品是基础接线端子条(Base Strip),型号为GMSTBA 2,5/12-G-7,62。该接线端子条主要用于电路板连接,允许电子设备中的多个导线可靠地连接在一起。它适用于各种电子设备和系统,特别是在工业自动化、数据中心和电力控制等领域中广泛应用。
    应用领域
    该产品广泛应用于电气和自动化系统中,例如:
    - 工业控制系统
    - 电力分配系统
    - 数据中心设备
    - 通信设施

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 12 A |
    | 额定电压(III/2) | 630 V |
    | 位置数量 | 12 |
    | 轴距 | 7.62 mm |
    | 绝缘材料等级 | I |
    | 最大负载电流 | 12 A |
    | 接触表面材质 | 锡 |
    | 尺寸 | 长度:12 mm,宽度:7.62 mm,高度:83.82 mm |
    | 针脚尺寸 | 1 x 1 mm |
    | 孔直径 | 1.4 mm |

    产品特点和优势


    - 多样化版本:提供带有螺纹法兰和7.62mm轴距的不同版本,适应多种安装需求。
    - 并行插件方向:插件方向平行于PCB,方便布局设计。
    - 垂直焊接针脚:专为630V应用设计,提高连接可靠性。

    应用案例和使用建议


    应用案例
    GMSTBA 2,5/12-G-7,62可以应用于多个行业和场景,例如:
    - 在电力分配系统中用于配电柜内的线路连接。
    - 在数据中心内部设备之间的布线,以实现高效、可靠的连接。
    使用建议
    - 确保按照制造商的说明正确安装,特别是在安装带螺纹法兰的版本时要注意安装顺序。
    - 考虑环境因素,如温度和湿度,以确保长期稳定运行。

    兼容性和支持


    兼容性
    GMSTBA 2,5/12-G-7,62与多种配件兼容,如标记卡、防滑帽等,这些配件能有效提升设备的整体性能。
    厂商支持
    厂商提供全面的技术支持和售后服务,包括但不限于:
    - 安装指导
    - 故障排查
    - 用户培训

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确保螺丝拧紧至适当的扭矩值。 |
    | 无法识别型号 | 核对型号编码,确保没有错误输入。 |
    | 设备运行时出现异常发热 | 检查连接点是否有松动,调整连接方式。 |

    总结和推荐


    GMSTBA 2,5/12-G-7,62是一款高性能的基础接线端子条,适用于各种工业和电子设备中。它的高可靠性、良好的电气性能和广泛的适用性使其成为市场上极具竞争力的产品之一。强烈推荐在需要稳定可靠的电气连接的应用中使用此产品。

1766330参数

参数
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 12pin
长*宽*高 12mm*91.44mm*11.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1766330厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1766330数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1766330 1766330数据手册

1766330封装设计

查看详情并下载
Symbol
Footprint
3D Model
