2967633

产品分类: 其他继电器
厂牌: PHOENIX CONTACT

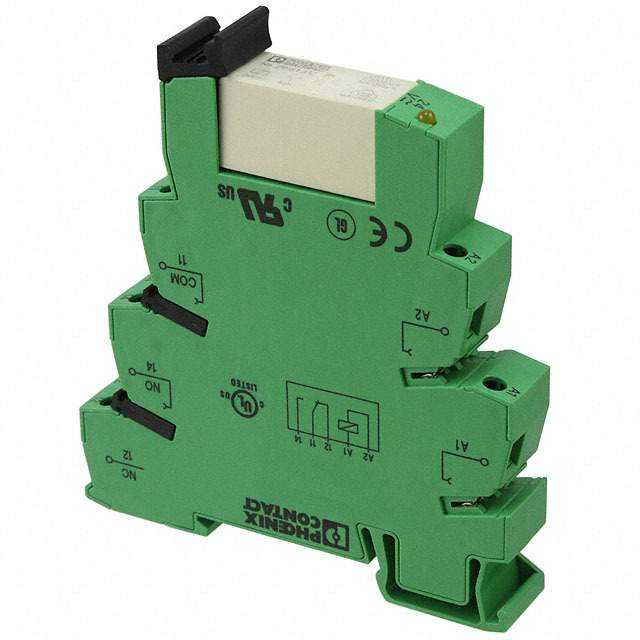

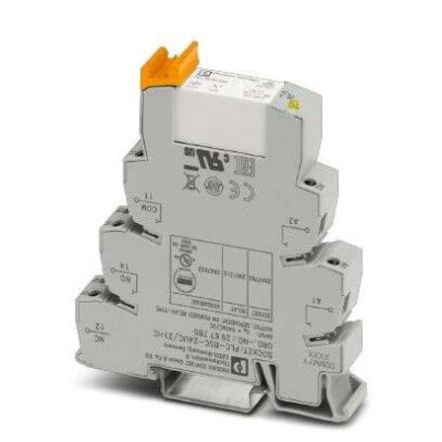

产品描述: 菲尼克斯,PLC-RSC-24UC/21HC,继电器模块,通用继电器 SPDT DIN导轨安装,螺纹安装 14mm(宽度)*80mm(高度)
供应商型号: 277-4969-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 其他继电器 2967633

2967633概述

    电子元器件产品技术手册:PLC-RSC-24UC/21HC继电器模块

    1. 产品简介


    产品类型: PLC-RSC-24UC/21HC是一款适用于自动化控制系统的工业级继电器模块。它由基本接线端子块(Basic Terminal Block)和高连续电流承受能力的插件式微型继电器组成。
    主要功能:
    - 实现电路的通断控制,通过输入信号触发继电器的开关动作,从而实现对负载的远程控制。
    - 适用于各种电压环境下的信号转换与控制,包括交流电压12V到230V,直流电压24V。
    应用领域:
    - 广泛应用于工业自动化控制系统,如PLC控制柜、智能建筑系统、通信基站、电力控制等领域,尤其适合需要高性能和高可靠性的场合。

    2. 技术参数


    | 参数项 | 规格 |

    | 外形尺寸 | 宽度14mm,高度80mm,深度94mm |
    | 输入电压 | 24V AC/DC |
    | 额定输入电压 | 24V AC/DC |
    | 典型输入电流 | 17.5mA |
    | 响应时间 | 8ms |
    | 释放时间 | 10ms |
    | 最大连续电流 | 10A |
    | 接触类型 | 单切换触点 |
    | 切换电压 | 250V AC/DC |
    | 最小切换电压 | 12V DC (10mA) |
    | 切换电流 | 10mA (12V) |
    | 最大冲击电流 | 30A (300ms) |
    | 隔离电压 | 4kV AC (50Hz, 1min, 绕组/接触) |

    3. 产品特点和优势


    - 长寿命设计:配备16A大容量继电器,确保长时间稳定运行,提升电气使用寿命。
    - 广泛适用电压范围:支持12V DC至230V AC的多种输入电压,极大地提高了适应性。
    - 高效连接:配备V8适配器,简化系统布线过程,提高安装效率。
    - 安全隔离:符合DIN EN 50178标准,确保线圈与触点之间的安全隔离。
    - 功能插件桥接:提供便捷的功能插件桥接,方便系统扩展和升级。

    4. 应用案例和使用建议


    - 工业自动化控制系统:在工厂自动化生产线中,该继电器模块可用于控制电机、照明灯、阀门等设备的启停。例如,在自动化流水线上,可以设置为当传感器检测到物体时启动输送带。
    - 智能建筑系统:楼宇自动控制系统可以通过该继电器模块控制照明系统、空调系统等。例如,夜间自动关闭非必要区域的灯光以节省能源。
    - 通信基站:在电信行业,用于控制信号传输设备的电源供应,保障网络稳定运行。例如,在无线通信塔中,可以使用继电器模块来控制天线的工作状态。
    - 电力控制:在电力设施中,继电器模块可用于保护电力设备,避免过载和短路。例如,在电网中,继电器模块可以作为断路器,当电路发生故障时立即切断电源。
    使用建议:
    - 确保接线端子正确且牢固地连接,以免由于接触不良导致电气故障。
    - 安装时注意遵循相关的标准和规范,保证系统的安全性和可靠性。
    - 选择合适的配件进行辅助安装,如插件桥接器,以提高系统的灵活性和可扩展性。

    5. 兼容性和支持


    - 兼容性:与凤凰接触控品牌的其他电子元器件具有良好的兼容性,适用于各种自动化控制应用。
    - 支持与维护:制造商提供详尽的产品文档和技术支持,帮助客户快速解决问题。如有需要,还可以通过官方渠道获取进一步的技术咨询和服务。

    6. 常见问题与解决方案


    1. 如何处理接线端子松动问题?
    - 解决方案:确保接线端子正确连接,螺丝紧固到位。如果问题依旧存在,检查是否有腐蚀或其他物理损坏。
    2. 如何判断继电器是否正常工作?
    - 解决方案:观察面板上的黄色LED指示灯是否点亮,或者通过万用表测量接触电阻来确认。
    3. 如何安装插件桥接器?
    - 解决方案:根据具体型号选择合适的桥接器,按照制造商提供的安装指南进行安装。

    7. 总结和推荐


    综合评估:
    - 优势:PLC-RSC-24UC/21HC继电器模块凭借其长寿命设计、宽电压范围、高效连接和安全隔离等优势,在多种应用场景下表现出色。
    - 推荐:鉴于其卓越的性能和广泛的适用范围,我们强烈推荐这款继电器模块用于需要高可靠性和稳定性的自动化控制系统中。无论是工业自动化、智能建筑还是电力控制,PLC-RSC-24UC/21HC都是理想的选择。

2967633参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 14mm(宽度)*80mm(高度)
通用封装 SPDT
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

2967633厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2967633数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2967633 2967633数据手册

2967633封装设计

查看详情并下载
Symbol
Footprint
3D Model
