1629237

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact M23圆形连接器插座, M23 PRO系列, 8芯, 压接
供应商型号: 1966208
供应商: 海外现货
标准整包数: 1

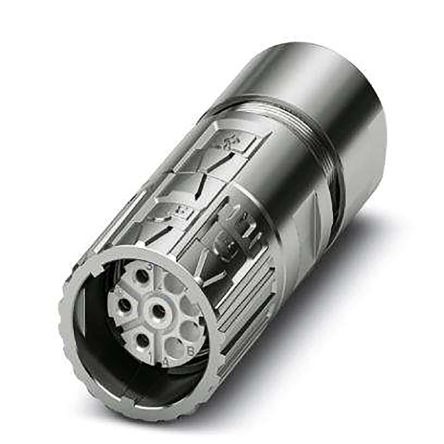

PHOENIX CONTACT 圆形连接器 1629237

1629237概述

    M23 Cable Connector 技术手册解析

    产品简介


    M23是一款M23 PRO系列的电缆连接器,设计用于标准和快速锁定系统。该连接器采用螺纹锁紧机制,适用于严苛的工作环境。主要用于工业自动化、控制器工程和电气设备工程等领域,确保在复杂环境中实现可靠的数据传输。

    技术参数


    - 系列: M23 PRO
    - 锁紧机制: 螺纹锁紧
    - 接触点数量: 6个
    - 旋转方向: 标准
    - 接触方式: 插座式
    - 接线方式: 压接连接
    - 电缆直径范围: 9 mm 至 15 mm
    - 防护等级: IP66/IP68(浸水2米/24小时)/IP69K
    - 绝缘材料: PA 6.6
    - 连接点数: 6个
    - 额定电压: 300V
    - 浪涌电压: 2.5 kV
    - 最大电流: 每个信号触点20A
    - 温度范围: 工作温度-40°C至105°C,存储/运输温度15°C至25°C
    - 湿度范围: 存储/运输湿度50%至65%

    产品特点和优势


    - 互操作性: 该产品与跨制造商的标准和快速锁定系统兼容。
    - 耐用性: 在极端条件下表现出色,例如具有防振动制动功能。
    - 便捷性: 采用现代一致的设计,方便操作。
    - 成本效益: 统一的屏蔽系统从M17到M40,便于安装和节省成本。

    应用案例和使用建议


    - 工业自动化: 适用于工厂自动化设备中的信号传输。
    - 控制器工程: 在控制系统中使用,确保可靠的信号连接。
    - 电气设备工程: 在各类电气设备中提供稳定的数据连接。
    使用建议:
    - 在室外使用时,需额外保护连接器以抵御环境影响。
    - 确保严格按照规范使用合格工具进行安装。
    - 长期运行时,注意散热情况,确保适当的警告标识。

    兼容性和支持


    - 该连接器可与其他M23系列配件配合使用,如专用扳手、保护盖等。
    - 厂商提供详细的技术文档和支持服务,包括安装指南和维护手册。

    常见问题与解决方案


    - 问题1: 如何确保连接器安全插拔?
    - 解决办法: 只能断电后进行插拔操作,确保安全。

    - 问题2: 为什么需要定期检查产品状况?
    - 解决办法: 定期检查以确保连接器无损坏,及时更换失效部件。

    总结和推荐


    这款M23电缆连接器以其出色的互操作性、耐用性和成本效益,在工业领域中表现出色。它适合于各种严苛的应用场景,推荐在高要求的自动化和控制工程中使用。通过遵守安装指南和维护规范,可以确保其长期可靠运行。

1629237参数

参数
外壳材料 Gadolinium-Zinc
针脚数 6pin
触头镀层 - 配接 -
类型 Plug Housing,Threaded
颜色 -
端接 -
额定电流 -
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

1629237厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1629237数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1629237 1629237数据手册

1629237封装设计

查看详情并下载
Symbol
Footprint
3D Model
