1004362

产品分类: 背板连接器 - 专用
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,压接插针,CK1,6-ER-1,00BUOICAG,Phoenix Contact 重型电源连接器触点, 00BU OIC AG, 6-ER-1, CK1系列, 卷压接触点, 母座
供应商型号: YKL3-1004362
供应商: 海外现货
标准整包数: 100
PHOENIX CONTACT 背板连接器 - 专用 1004362

1004362概述

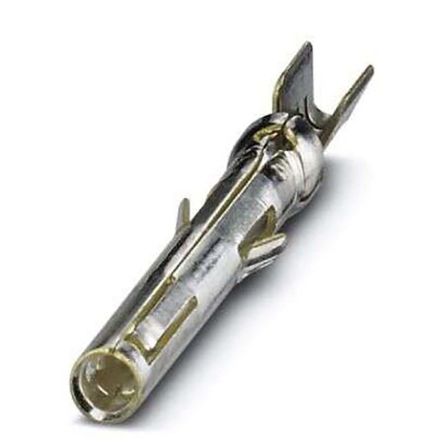

    # Phoenix Contact CK1,6-ER-1,00BU Crimp Contact

    产品简介


    Phoenix Contact CK1,6-ER-1,00BU 是一款高性能的压接式连接端子,主要用于电子设备中的电气连接。它属于单个插孔型连接端子,特别适用于工业自动化和控制系统的布线需求。通过可靠的机械和电气性能,这款产品为各种应用场景提供了卓越的性能保证。

    技术参数


    - 连接方法: 压接连接
    - 接触类型: 插座型
    - 导体截面积范围: 0.34 mm² 到 1 mm² (相当于 AWG 22 到 17)
    - 接触直径: 1.6 mm
    - 插入/拔出循环次数: ≥ 50 次
    - 操作温度范围: -40°C 到 125°C
    - 材料规格:
    - 接触材料: 铜合金,镍镀层
    - 接触表面材料: 银镀层
    - 重量:
    - 包装内重量: 0.345 g
    - 不含包装重量: 22.22 g

    产品特点和优势


    1. 可靠性高: 通过了≥50次的插入/拔出循环测试,确保长期稳定运行。
    2. 广泛的适用性: 支持0.34 mm²到1 mm²的导体截面积,满足多种电气连接需求。
    3. 宽温域: 能够在-40°C至125°C的温度范围内稳定工作,适应严苛的工业环境。
    4. 环保材料: 所有材料符合欧盟RoHS、中国RoHS标准,且不含SVHC物质。

    应用案例和使用建议


    应用案例
    1. 工业自动化系统: 在工业自动化控制系统中,CK1,6-ER-1,00BU 常用于各种传感器和执行器之间的连接。
    2. 电力设备: 在电力设备中的配电箱、变电站等场合,该连接端子可实现可靠稳定的电力传输。
    3. 楼宇自动化系统: 在楼宇自动化系统中,它可用于监控设备和传感器之间的连接。
    使用建议
    - 确保压接时压力适中,避免过压导致端子变形或接触不良。
    - 压接后,检查压痕深度是否符合规范,以确保良好的电接触性能。
    - 对于柔性导体,推荐使用剥线长度为4mm的标准工艺进行操作。

    兼容性和支持


    CK1,6-ER-1,00BU 压接式连接端子设计上充分考虑了与同类产品的兼容性,广泛应用于各类电子设备中。Phoenix Contact 提供全面的技术支持和售后服务,以确保用户能够顺利安装并使用该产品。此外,您还可以通过官方渠道获取更多技术支持和培训资源。

    常见问题与解决方案


    1. 问:如何正确选择合适的导体截面积?
    - 答:根据您的具体应用需求,通常建议选择与导体匹配的截面积范围(0.34 mm² 到 1 mm²)。如有疑问,可咨询专业工程师。

    2. 问:压接过程中如何避免端子变形?
    - 答:确保压接工具的压力设置正确,避免过压导致端子变形。使用正确的压接工艺和工具是关键。

    3. 问:如何检测端子的电气性能是否合格?
    - 答:使用专用的电阻测试仪器对压接后的端子进行测试,确保接触电阻在合格范围内。

    总结和推荐


    总的来说,Phoenix Contact CK1,6-ER-1,00BU 压接式连接端子是一款高品质的产品,具备广泛的适用性、高可靠性和环保特性。无论是对于工业自动化系统还是电力设备,这款连接端子都能提供出色的电气性能和稳定性。因此,我们强烈推荐该产品给需要高质量电气连接解决方案的应用场景。
    如需了解更多信息或购买该产品,请访问 [Phoenix Contact 官方网站](https://www.phoenixcontact.com/us/products/1004362)。

1004362参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

1004362厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1004362数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 专用 PHOENIX CONTACT 1004362 1004362数据手册

1004362封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 3.6862
库存: 600
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 368.62
