3044638

厂牌: PHOENIX CONTACT

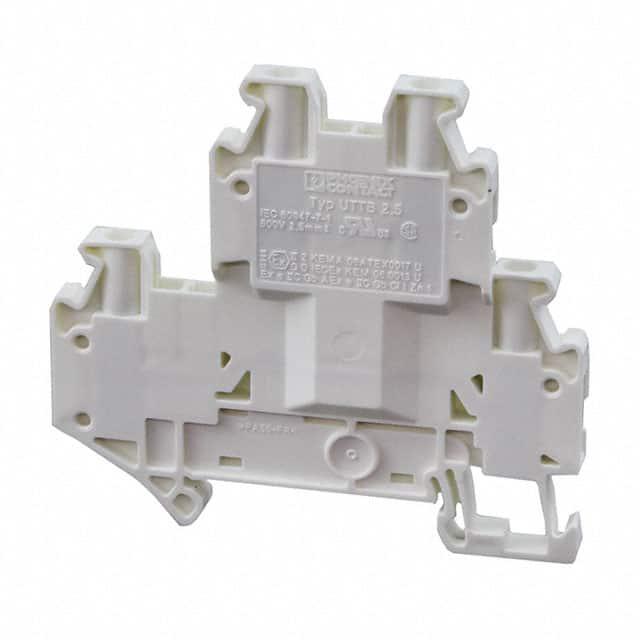

产品描述: 菲尼克斯 双层端子, UTTB 2系列, 白色, 螺钉端接, 24A
供应商型号: 2087682
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- Din 轨道/通道 3044638

3044638概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文档介绍了型号为UTTB 2,5 WH的双层接线端子块。这类终端块属于连接器类电子元器件,主要用于实现电线或电缆的连接与固定。它们广泛应用于铁路行业、机械制造、工厂自动化及过程工业等领域,提供了一种安全、高效且易于维护的连接方式。

    2. 技术参数


    UTTB 2,5 WH双层接线端子块的技术参数如下:
    - 连接方法:螺丝连接
    - 导线横截面范围:0.14 mm²至4 mm²(AWG 26至12)
    - 宽度:5.2 mm
    - 颜色:白色
    - 安装类型:NS 35/7.5,NS 35/15
    - 电气特性:额定冲击电压6 kV,污染等级3,过电压类别III,绝缘材料组I
    - 最大功率耗散(在额定条件下):0.77 W(每增加一个层级,数值乘以层级数)
    - 额定电流:24 A
    - 最大负载电流:28 A(对于4 mm²导线)
    - 额定电压:500 V
    - 尺寸:
    - 宽度:5.2 mm
    - 长度:69.9 mm
    - 安装高度:NS 35/7.5时为65 mm,NS 35/15时为72.5 mm
    - 连接数据:
    - 剥线长度:9 mm
    - 螺丝尺寸:M3
    - 紧固扭矩:最小0.5 Nm,最大0.6 Nm
    - 标准与认证:符合IEC 60947-7-1标准,UL 94 V0阻燃等级
    - 认证机构:包括DNV GL、CSA、PRS、UL、cUL、EAC等

    3. 产品特点和优势


    该产品的显著特点是具有两个功能轴,能够快速有效地完成所有潜在分布任务。另外,该产品还提供了垂直桥连接的选项,使得不同层级之间可以方便地进行连接。此外,每个终端点均支持大面积标记,便于识别。此产品经过了铁路应用测试,确保其在特殊环境下的稳定性和可靠性。通过非相邻端子块间的连接,还可以轻松实现两个独立电位的并排路由。

    4. 应用案例和使用建议


    这种双层接线端子块适用于各种工业环境,例如在铁路行业用于控制系统的电源分配,在机械制造中用于电机与传感器之间的信号连接,在工厂自动化和过程工业中用于复杂的电气系统布线。使用建议包括在安装过程中确保连接紧固力适当,避免过度拧紧导致损坏。此外,在处理高负载电流时,应注意不要超过产品允许的最大负载电流值。

    5. 兼容性和支持


    该产品设计具有良好的通用性,可以与标准导线及其他类型的接线端子配合使用。制造商提供了详细的产品文档和技术支持服务,确保用户能够顺利地进行安装和维护。如有需要,可联系制造商获取更详细的资料和帮助。

    6. 常见问题与解决方案


    根据技术手册,可能遇到的一些常见问题及其解决方案如下:
    - 问题1:无法正确连接导线。解决方案:检查螺丝是否完全拧紧到指定的扭力范围内。
    - 问题2:连接不稳定。解决方案:确保导线剥线长度合适,并正确插入端子孔内。
    - 问题3:出现异常发热。解决方案:检查是否存在多个导体共享同一横截面积的情况,避免超过最大负载电流。

    7. 总结和推荐


    总体而言,UTTB 2,5 WH双层接线端子块凭借其多级连接能力和广泛的适用范围,在多种工业环境中展现出卓越的性能和可靠性。其紧凑的设计、易于标识的特点以及强大的兼容性使其成为众多工业项目的理想选择。因此,强烈推荐使用此款电子元器件产品。

3044638参数

参数
长*宽*高 69.9mm(长度)*5.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装
