1710764

厂牌: PHOENIX CONTACT

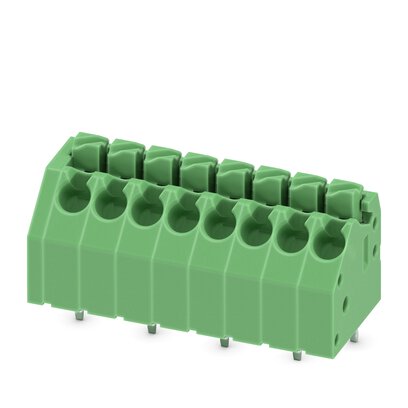

产品描述: 菲尼克斯,PTSA1,5/8-3,5-ZI,PCB端子,Phoenix Contact PCB端子台 PTSA 1.5/ 8-3.5-ZI系列, 8路, 3.5mm节距, 通孔, 弹簧笼端接, 绿色
供应商型号: 651-1710764
供应商: Mouser
标准整包数: 1

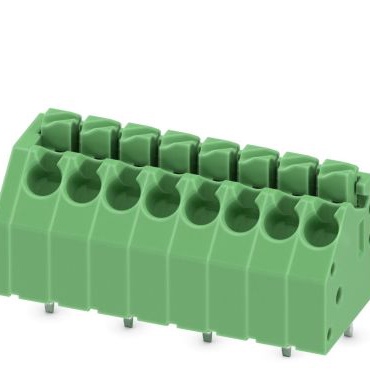

PHOENIX CONTACT 接线座- 接头/插头和插口 1710764

1710764概述

    电子元器件产品技术手册:PTSA 1.5/8-3.5-ZI PCB终端块

    1. 产品简介


    PTSA 1.5/8-3.5-ZI是一款高品质的PCB终端块,专为印刷电路板(PCB)设计。它采用弹簧夹持连接方式,具备卓越的电气性能和耐用性。该产品广泛应用于自动化控制、工业设备、电力系统及通讯等领域,特别适合需要高效电气连接的场合。其核心优势在于易于安装、可靠性高以及出色的机械稳定性。

    2. 技术参数


    | 参数名称 | 值 |

    | 额定电流 | 2 A |
    | 额定电压 | 250 V |
    | 间距 | 3.5 mm |
    | 导线截面积范围 | 1.5 mm² |
    | 针间距 | 3.5 mm |
    | 连接方向 | 45° |
    | 尺寸(长×宽×高) | 12 mm × 24.5 mm × 13.1 mm |
    | 接触材料表面 | 锡镀层 |
    | 绝缘材料 | UL 94 V-0级 |
    | 最小剥线长度 | 9 mm |
    此外,该产品满足多项国际标准,例如EN-VDE认证、UL/CUL认证,具有高耐压等级(如2.5 kV额定浪涌电压)。适用于多种工业环境下严格要求的安全性和可靠性。

    3. 产品特点和优势


    1. 弹簧夹持设计:无需螺丝固定,实现快速插拔,极大提高操作效率。
    2. 多位置选择:提供8个连接点,支持高密度布线需求。
    3. 坚固耐用:使用德国制造工艺,确保长时间稳定运行。
    4. 通用性强:支持广泛导线规格(AWG 20-16),适应多种应用场景。
    5. UL与cUL认证:通过北美地区严苛安全标准测试,可靠保障产品质量。

    4. 应用案例和使用建议


    典型应用场景:
    - 自动化生产线中的信号分配单元。
    - 工业控制设备内部接线板。
    - 通信系统中的电源接口模块。
    使用建议:
    - 在安装前确认导线截面是否符合要求,避免因过度挤压导致接触不良。
    - 注意接线方向,确保导线垂直插入以获得最佳连接效果。
    - 定期检查终端块的机械牢固性,特别是在高频振动环境下。

    5. 兼容性和支持


    PTSA 1.5/8-3.5-ZI支持主流PCB设计工具,并可无缝集成到标准化工业系统中。凤凰接触为其提供全面的技术文档和支持服务,包括产品规格书、安装指南及故障排查手册,确保客户无后顾之忧。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入导线时连接松动 | 检查导线是否完全插入,重新尝试连接。 |
    | 长时间使用后接触电阻增大 | 清洁针脚并检查是否有氧化现象。 |
    | 无法正常锁定导线 | 确保导线剥离长度适中,且垂直对齐插入。 |

    7. 总结和推荐


    综上所述,PTSA 1.5/8-3.5-ZI凭借其紧凑的设计、便捷的操作以及优异的电气性能,在工业自动化领域表现出色。无论是初次使用还是大规模部署,这款产品均能满足大多数需求。我们强烈推荐此款PCB终端块作为高性能连接解决方案的选择。
    如需进一步了解详情或购买,欢迎访问凤凰接触官方网站获取更多资源和支持。
    最终评分: ★★★★☆(4/5)
    推荐指数:高度推荐,尤其适合工业控制和自动化场景使用。

1710764参数

参数
长*宽*高 12mm(长度)*16.7mm(高度)
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1710764厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1710764数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1710764 1710764数据手册

1710764封装设计

查看详情并下载
Symbol
Footprint
3D Model
