1700455

厂牌: PHOENIX CONTACT

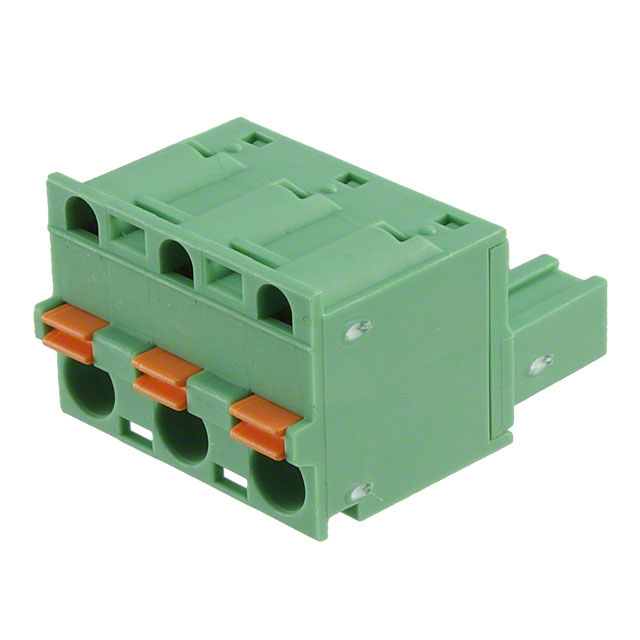

产品描述: Phoenix Contact 7.62mm间距3p插拔式接线端子 插头, GFKC 2.5 HC/ 3-ST-7.62系列, 1 kV, 弹簧式接线端子, 绿色
供应商型号: 8539742
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1700455

1700455概述

    电子元器件产品技术手册:GFKC 2,5 HC/3-ST-7,62 连接器

    1. 产品简介


    GFKC 2,5 HC/3-ST-7,62 是一款专为印刷电路板设计的连接器。该产品的主要功能是实现印刷电路板之间的电气连接,适用于工业自动化、能源管理、交通运输等多个应用领域。该连接器采用弹簧式端子连接方式,能够保证长期稳定的电连接。

    2. 技术参数


    - 基本参数:
    - 额定电流:16 A
    - 额定电压(III/2):630 V
    - 位置数:3
    - 节距:7.62 mm
    - 连接方式:弹簧式连接
    - 颜色:绿色
    - 接触表面:镀锡
    - 其他参数:
    - 尺寸:a=15.24 mm
    - 绝缘材料组:I类
    - 峰值耐压(III/3):4 kV
    - 峰值耐压(III/2):4 kV
    - 峰值耐压(II/2):4 kV
    - 额定电压(III/3):400 V
    - 额定电压(III/2):630 V
    - 额定电压(II/2):1000 V
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 剥线长度:10 mm
    - 最大载流能力:16 A(导线截面为2.5 mm²时)

    3. 产品特点和优势


    GFKC 2,5 HC/3-ST-7,62 连接器具有以下特点:
    - 高稳定性:弹簧式端子连接确保长期稳定。
    - 高载流能力:最大可承载16 A的电流。
    - 宽温度范围:适用于广泛的工作环境温度。
    - 良好的阻燃性能:UL 94 V0认证表明其具备优秀的阻燃性。
    - 多用途兼容:适用于不同导线截面的安装,适用范围广。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化系统:用于传感器与控制模块之间的连接。
    - 能源管理系统:适用于高压电力分配。
    - 交通运输设备:如电动车辆内部布线。
    使用建议:
    - 在安装过程中要确保剥线长度正确,以避免短路风险。
    - 定期检查连接部位是否有腐蚀或松动现象,及时进行维护。
    - 使用适当的剥线工具以避免损伤导线。

    5. 兼容性和支持


    该产品属于GFKC 2,5 HCV/..-ST系列的一部分,可以与其他相关组件无缝集成。此外,制造商提供详细的技术支持和维护文档,确保用户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    问题1:连接器无法牢固固定。
    - 解决方案:检查端子是否正确插入,必要时重新剥线并重新连接。
    问题2:电流传输不稳定。
    - 解决方案:检查导线是否完全插入,确认无虚接现象;同时确保连接器和导线的接触面清洁无污垢。
    问题3:连接器过热。
    - 解决方案:检查是否超过最大电流限制,如超过则需更换为更大规格的产品。

    7. 总结和推荐


    GFKC 2,5 HC/3-ST-7,62 连接器是一款高性能的印刷电路板连接器,具备高载流能力和良好的阻燃性能。它非常适合于需要稳定、安全电连接的应用场合。推荐给需要高可靠性的工程师和技术人员,确保其能够满足严苛的应用需求。

1700455参数

参数
长*宽*高 15mm*20.94mm*25.56mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1700455厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1700455数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1700455 1700455数据手册

1700455封装设计

查看详情并下载
Symbol
Footprint
3D Model
