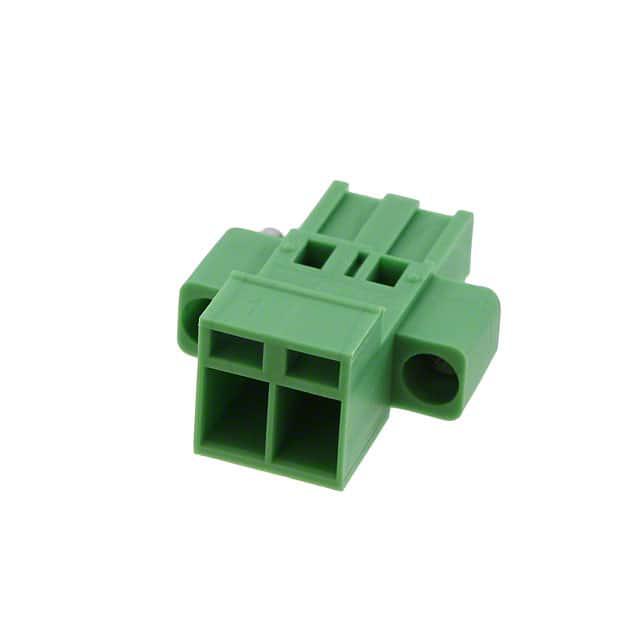

1809734

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MSTBC2,5/2-STZF-5,08,PCB插拔式连接器,Conn Wire to Board F 2 POS 5.08mm Crimp ST Cable Mount
供应商型号: PYA-1809734
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1809734

1809734概述


    产品简介


    产品类型与功能:
    Phoenix Contact 的 MSTBC 2,5/2-STZF-5,08 是一款适用于印刷电路板的连接器,设计用于实现导体之间的可靠电气连接。这种连接器适用于需要高电流传输的应用,如工业控制、自动化系统和配电设备等领域。
    主要功能:
    - 实现快速插拔连接
    - 低设计高度,节省空间
    - 绿色外壳颜色
    应用领域:
    - 工业控制系统
    - 自动化设备
    - 配电设备
    - 任何需要可靠电气连接的应用场合

    技术参数


    | 参数 | 规格 |

    | 标称电流 | 12 A |
    | 额定电压 (III/2) | 320 V |
    | 位置数量 | 2个 |
    | 节距 | 5.08 mm |
    | 连接方式 | 压接 |
    | 绝缘材料 | 聚酰胺 (PA) |
    | 阻燃等级 | UL 94 V0 |
    | 兼容导线截面积 | 0.5 mm² 至 2.5 mm² |
    | 相应插针规格 | 10A/MSTBC-MT 0.5-1.0, 12A/MSTBC-MT 1.5-2.5 |

    产品特点和优势


    独特功能和优势:
    1. 方便安装:导线可轻松压接到指定规格的模块式插针上。
    2. 节省空间:由于采用了紧凑的设计,安装时可以有效利用空间。
    3. 高可靠性:具有优良的机械和电气性能,确保长期稳定运行。
    4. 广泛的适用性:额定电压和电流满足多种应用需求,例如工业控制和配电。

    应用案例和使用建议


    应用场景示例:
    在工业控制柜内,MSTBC 2,5/2-STZF-5,08 可以将导线从控制单元连接到电机或其他负载设备。在自动化生产线中,该连接器可以确保机器设备间的通信和电力供应稳定可靠。
    使用建议:
    - 在选择相应插针时,请注意插针的型号和导线规格要匹配,以免影响电气连接的稳定性。
    - 安装前,请仔细阅读安装说明,并确保导线压接工艺正确。
    - 安装完成后,请进行测试,确保所有连接点都牢固可靠。

    兼容性和支持


    兼容性:
    MSTBC 2,5/2-STZF-5,08 与 MSTB 2,5 头部、IC 2,5 和 ICC 2,5 插头兼容,便于集成到现有的电气系统中。
    厂商支持:
    - 下载用户手册和技术文档,获取更多技术支持
    - 通过客户服务中心或销售代表寻求进一步的帮助

    常见问题与解决方案


    常见问题:
    1. 连接松动:检查导线是否已正确压接到插针上,并确保所有连接点紧密接触。
    2. 导线破损:更换损坏的导线,并确保压接工具处于良好状态。
    解决方案:
    - 使用适当的压接工具,并严格按照操作指南进行操作。
    - 检查导线和插针是否匹配,确保压接过程顺利。

    总结和推荐


    综合评估:
    MSTBC 2,5/2-STZF-5,08 以其高效的连接能力、可靠的工作性能和广泛的应用范围,在众多同类产品中脱颖而出。它不仅能够提供稳定的电气连接,还能节省空间,非常适合在工业控制和自动化设备中使用。
    推荐使用:
    鉴于其在性能、安装便利性和市场竞争力上的显著优势,我们强烈推荐这一产品。无论是在研发阶段还是大规模生产应用中,它都能为用户提供可靠的电气连接解决方案。

1809734参数

参数
长*宽*高 25mm*19.82mm*10.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1809734厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1809734数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1809734 1809734数据手册

1809734封装设计

查看详情并下载
Symbol
Footprint
3D Model
