1825310

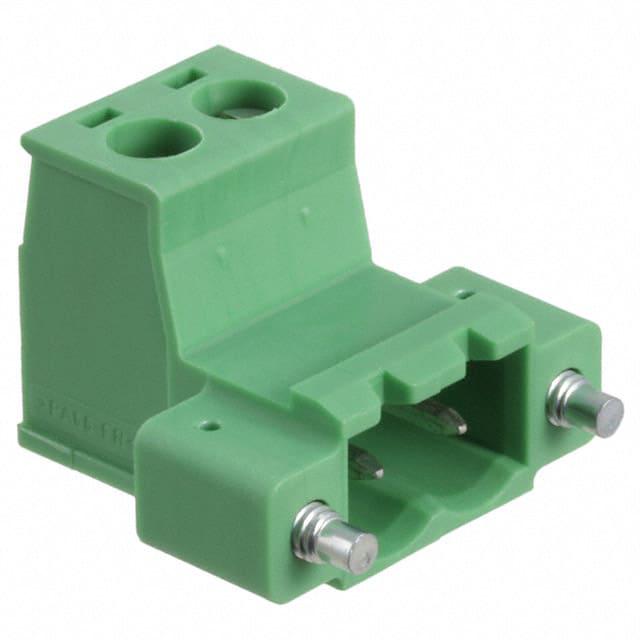

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,IC2,5/2-STF-5,08,PCB插拔式连接器,Conn Terminal Block M 2 POS 5.08mm Screw RA Panel Mount 12A
供应商型号: 651-1825310
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1825310

1825310概述


    产品简介


    本产品是一款用于印刷电路板(PCB)连接的组件,型号为IC 2,5/2-STF-5,08,由Phoenix Contact公司生产。此连接器主要用于各种电气和自动化控制系统中,能够提供可靠的电流传输与信号连接。产品具备良好的电气特性和机械强度,适合在严苛的工作环境中长期稳定运行。

    技术参数


    以下是该产品的技术规格和关键参数:
    - 额定电压:III/2等级下为320V;II/2等级下为630V;III/3等级下为4kV。
    - 标称电流:12A。
    - 连接方式:螺钉连接。
    - 接点材料:锡镀层。
    - 引脚间距:5.08mm。
    - 绝缘材料等级:PA,符合UL 94 V0标准。
    - 螺纹规格:M3。
    - 最小/最大紧固扭矩:0.5Nm / 0.6Nm。
    - 导线截面范围:实心导线:0.2mm²至2.5mm²;绞合导线:0.2mm²至2.5mm²;含非塑料套筒压接管:0.25mm²至2.5mm²;含塑料套筒压接管:0.25mm²至2.5mm²。
    - 适用AWG/kcmil规格:最小值30;最大值12。
    - 插针接触系统:逆向接触系统(倒置型)。

    产品特点和优势


    - 可与其他基座条和插头结合,以提高防震性能。
    - 逆向接触系统提高了插针接触的可靠性。
    - 采用PA绝缘材料,满足严格的燃烧性能要求。
    - 螺纹紧固设计提供了稳定的连接效果。

    应用案例和使用建议


    该连接器适用于各种高要求的工业自动化设备和控制系统中。例如,在电机驱动系统中,可以将不同电缆安全地连接到PCB上。此外,当面对振动较大的应用环境时,通过结合逆向基座条,能够有效增强整体稳定性。
    使用建议:为了确保长期稳定的工作,建议在安装过程中按照指定的紧固扭矩来拧紧螺钉,并选择合适的导线截面和导体连接方式。同时,合理规划导线和插头的位置,避免过度弯折或拉伸导致接触不良。

    兼容性和支持


    该连接器与其他品牌的同类型连接器具有一定的通用性,但最好咨询供应商确认具体型号的兼容情况。Phoenix Contact提供全方位的技术支持服务,包括但不限于产品选型指导、安装培训及售后维修服务。客户还可以访问其官网获取更多技术文档和安装指南。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 紧固扭矩不准确导致接触不良 | 按照手册规定值进行调整。 |
    | 导线无法正确插入 | 检查导线截面是否符合要求,并确保无任何杂物阻碍插入。 |

    总结和推荐


    综上所述,这款由Phoenix Contact生产的IC 2,5/2-STF-5,08 PCB连接器在耐久性、电气性能和安装便利性方面表现出色。特别适合应用于需要高度可靠连接的工业环境。鉴于其卓越的性能表现和广泛的应用领域,强烈推荐给需要此类产品的工程技术人员和设备制造商。

1825310参数

参数
长*宽*高 19mm*20.28mm*15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1825310厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1825310数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1825310 1825310数据手册

1825310封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.381 ¥ 28.5695
10+ $ 3.168 ¥ 26.7696
25+ $ 3.058 ¥ 25.8401
50+ $ 2.9052 ¥ 24.5489
100+ $ 2.6784 ¥ 22.6325
250+ $ 2.6244 ¥ 22.1762
500+ $ 2.5596 ¥ 21.0278
库存: 54
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.56
直接购买
加入购物车
