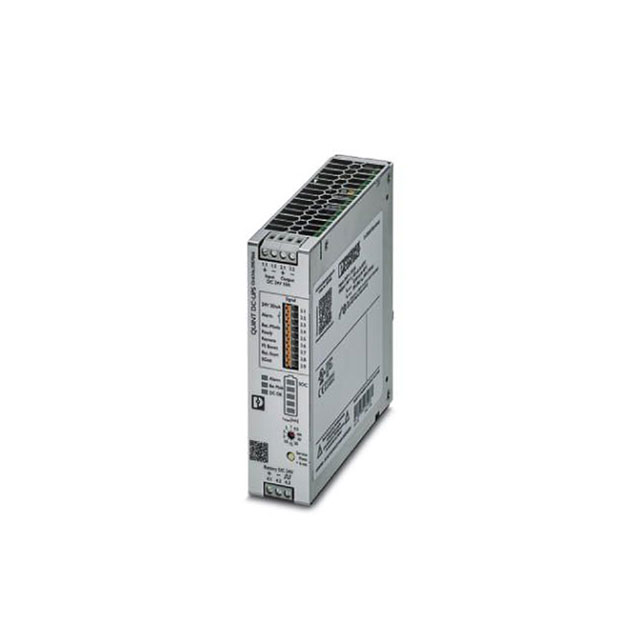

2907066

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,不间断电源,QUINT4-UPS/24DC/24DC/10,Phoenix Contact UPS电源, 18 → 32V 直流输出, 480W, DIN 导轨安装
供应商型号: Q-2907066
供应商: 国内现货
标准整包数: 1

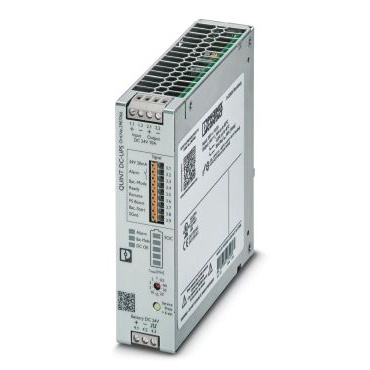

PHOENIX CONTACT 不间断电源系统(UPS)和配电单元 2907066

2907066概述

    # Phoenix Contact QUINT4-UPS/24DC/24DC/10 无间断电源系统技术手册

    产品简介


    QUINT4-UPS/24DC/24DC/10 是一款由菲尼克斯电气公司生产的无间断电源(Uninterruptible Power Supply, UPS)设备,专为DIN导轨安装设计。它适用于直流输入电压24V DC,输出电压稳定在24V DC,额定电流为10A。这款UPS采用智能电池管理技术(IQ Technology),能够自动检测电池类型并进行适配,同时具备强大的电池充电器,最大充电电流可达3A。它不仅保证了对关键负载的持续供电,还通过能量监测来监控输出电压和电池电压及电流。此外,它具备远程通信功能,可通过多种协议(如PROFINET、EtherNet/IP™和EtherCAT®)与上级控制器连接。

    技术参数


    输入输出参数
    - 输入电压: 24V DC
    - 输入电压范围: 18V DC至30V DC
    - 输出电压: 24V DC (输出电压受输入电压影响)
    - 最大输出电流: 10A
    - 固定连接阈值:
    - 欠压:22V DC
    - 冲击电压:30V DC
    - 输出功率:
    - 额定功率:240W
    - 状态增强功率:300W
    - 动态增强功率:480W(持续时间5秒)
    - 效率: 典型效率为98%
    - 重量: 0.5kg
    - 尺寸: 35mm(宽)x 130mm(高)x 125mm(深)
    电气特性
    - 工作环境温度: -25°C至70°C
    - 起始温度: -40°C(已测试)
    - 环境温度限制: 超过60°C时降额2.5%/K
    - 相对湿度: 最大95%(不凝结条件)
    - 海拔高度: 最大4000米
    - 防护等级: IP20
    - 认证标准: 符合IEC 61010-1、ANSI/ISA-12.12.01等安全标准

    产品特点和优势


    QUINT4-UPS/24DC/24DC/10具备多项优势:
    1. 智能电池管理:支持多种电池技术,可自动识别电池类型,确保优化的充电曲线。
    2. 高效的能源监控:实时监控输出电压和电池电压及电流,帮助管理员监控系统的健康状态。
    3. 广泛的通信接口:支持多种通信协议(如PROFINET、EtherNet/IP™和EtherCAT®),可以无缝集成到现有工业网络中。
    4. 高可靠性和耐用性:经过严格的振动、冲击和电磁兼容性测试,保证在各种极端环境下稳定运行。
    5. 易于安装和维护:提供直观的操作界面,便于快速安装和配置,确保系统的快速上线。

    应用案例和使用建议


    应用场景
    这款UPS广泛应用于自动化控制、楼宇自动化和过程控制等领域。例如,在工业环境中,它可以确保关键设备的连续供电,防止因电源故障导致的数据丢失。
    使用建议
    1. 确保正确的安装位置:根据技术手册要求,UPS必须安装在符合规定空气流动的区域,以避免因过热而导致性能下降。
    2. 合理的电缆管理:正确捆扎和布置电缆,确保不影响散热,减少机械损伤的风险。
    3. 定期维护:遵循技术手册中的维护指南,定期检查电池状态和UPS健康状况,以延长其使用寿命。

    兼容性和支持


    QUINT4-UPS/24DC/24DC/10支持多种通信接口,包括PROFINET、EtherNet/IP™和EtherCAT®,并且提供了与PC通讯的USB接口。此外,厂商提供了UPS-CONF配置软件,可以通过通信接口进行远程配置和诊断。

    常见问题与解决方案


    问题1:如何设置电池的最大充电电流?
    解决方案:通过UPS-CONF软件设置参数`0x104D`,将“Set charge current UPS”设置为你所需的充电电流值,如3000mA。
    问题2:如何确定电池是否完全充满?
    解决方案:当电池充满后,观察SOC LED显示。如果电池充电成功,相应的LED灯会显示为全绿。也可以通过查询寄存器`0x2028`中的“Count actual battery mode time”,确认电池充电的时间和次数。

    总结和推荐


    QUINT4-UPS/24DC/24DC/10是一款设计精良且性能卓越的无间断电源系统。它集成了智能电池管理、丰富的通信接口和高效的能源监控功能,适用于各种严苛的应用环境。如果您需要一个能够确保关键设备连续供电的解决方案,这款UPS无疑是一个值得考虑的选择。
    我们强烈推荐使用QUINT4-UPS/24DC/24DC/10,它将为您的系统提供可靠的电力保障。

2907066参数

参数
AC 插座数量 -
输出功率 -
备份时间 25min
电压-输出1 30V
最大输入电压 30V(DC)
最小输入电压 18V(DC)
输出数量 1
长*宽*高 125mm*35mm*130mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2907066厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2907066数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 不间断电源系统(UPS)和配电单元 PHOENIX CONTACT 2907066 2907066数据手册

2907066封装设计

查看详情并下载
Symbol
Footprint
3D Model
