2906990

厂牌: PHOENIX CONTACT

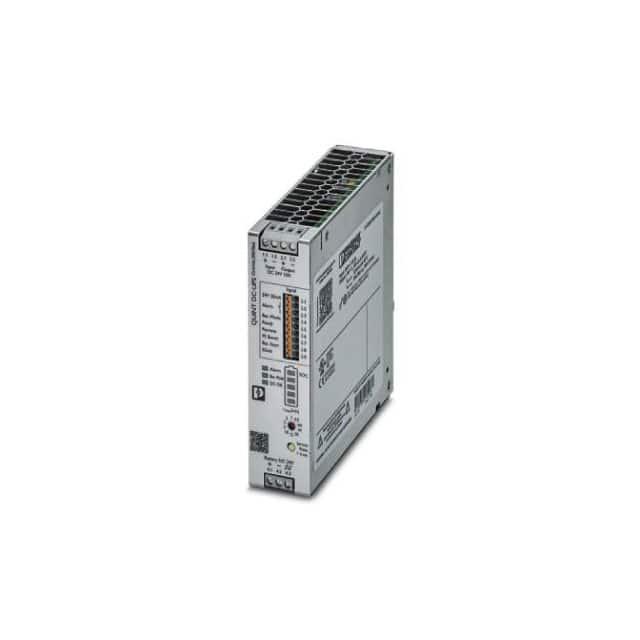

产品描述: 菲尼克斯,不间断电源,QUINT4-UPS/24DC/24DC/5,Phoenix Contact UPS电源, 18 → 32V 直流输出, 240W, DIN 导轨安装
供应商型号: 277-18039-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 不间断电源系统(UPS)和配电单元 2906990

2906990概述

    QUINT4-UPS/24DC/24DC/5 无间断电源系统技术手册

    产品简介


    产品类型: 无间断电源(不间断电源)
    主要功能: 在电力供应故障时提供持续供电,确保关键负载不断电。具备智能电池管理和广泛的负载管理功能。
    应用领域: 适用于工业自动化、数据中心、通信基础设施等领域,确保系统的高可靠性。

    技术参数


    - 输入电压: 24V DC
    - 输入电压范围: 18V DC ... 30V DC
    - 电流消耗(最大值): 8.3 A
    - 固定连接阈值:
    - 欠压:22V DC
    - 冲击电压:30V DC
    - 输出电压范围: (电网、电池依赖)18V DC ... 30V DC
    - 输出电流:
    - 额定电流:5 A
    - 静态增益电流:6.25 A
    - 动态增益电流:10 A(持续时间5秒)
    - 峰值短路电流:30 A(持续时间15毫秒)
    - 输出功率:
    - 额定功率:120 W
    - 静态增益功率:150 W
    - 动态增益功率:240 W(持续时间5秒)
    - 效率: 典型值98%
    - 额定容量: (无附加充电器)0.8 Ah ... 40 Ah
    - 充电电流: (可配置)最大1.5 A
    - 平均无故障时间(MTBF): IEC 61709, SN 29500 > 1184000小时(40°C)
    - 工作环境温度: -25°C ... 70°C;-40°C(启动类型测试)
    - 尺寸: 宽度×高度×深度:35mm × 130mm × 125mm
    - 重量: 0.5kg

    产品特点和优势


    - 智能电池管理: 支持多种电池技术(铅酸电池、铅酸湿式电池和锂离子电池),并具备自动电池检测功能。
    - 强大的电池充电器: 可提供高达5A的充电电流,有效延长电池寿命。
    - 扩展负载管理: 能够监控输出和电池电压及电流,实现可靠的数据丢失防护。
    - 多通信接口: 支持USB、PROFINET、EtherNet/IP™ 和 EtherCAT®协议,便于集成到各种控制系统中。

    应用案例和使用建议


    应用案例:
    - 在工业自动化环境中,为控制柜内的关键负载提供后备电源保障。
    - 数据中心中作为服务器的备份电源,确保数据安全。
    使用建议:
    - 在安装前,需确认输入电压符合24V DC的标准。
    - 考虑电池类型的选择和配置,以适应不同的应用场景需求。
    - 由于通信接口的多样性,建议在具体项目前进行详细的通信协议适配测试。

    兼容性和支持


    - 兼容性: 该设备支持多种通信接口(USB、PROFINET、EtherNet/IP™、EtherCAT®),能够轻松与不同制造商的控制系统集成。
    - 支持和服务: 厂商提供详尽的技术文档和专业的售后服务,确保用户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    - 问题1: 输入电压不稳定导致电源频繁切换。
    - 解决方案: 检查并调整输入电源,确保其稳定在18V DC至30V DC范围内。

    - 问题2: 设备无法识别电池状态。
    - 解决方案: 确认电池连接正确,并选择相应的电池类型(铅酸电池、锂离子电池等)。

    - 问题3: 输出电压不稳。
    - 解决方案: 检查设备负载是否过大,适当调整输出电流限制。

    总结和推荐


    综合评估:
    - QUINT4-UPS/24DC/24DC/5是一款功能强大、稳定性高的无间断电源系统。其丰富的通信接口和智能电池管理系统使其成为工业应用的理想选择。
    - 推荐使用此设备在需要高可靠性的应用场景中,如工业自动化和数据中心。通过详细的配置和适当的使用建议,用户可以充分发挥其性能,确保系统的连续运行和数据安全。
    以上是根据提供的技术手册内容整理出的关于QUINT4-UPS/24DC/24DC/5无间断电源系统的全面介绍,希望对您有所帮助。

2906990参数

参数
最小输入电压 18V(DC)
输出数量 1
AC 插座数量 -
输出功率 -
备份时间 25min
电压-输出1 30V
最大输入电压 30V(DC)
长*宽*高 125mm*35mm*130mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2906990厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2906990数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 不间断电源系统(UPS)和配电单元 PHOENIX CONTACT 2906990 2906990数据手册

2906990封装设计

查看详情并下载
Symbol
Footprint
3D Model
