1779738

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 5mm间距11p插拔式接线端子 插头, FRONT-MSTB 2.5/11-STF系列, 630 V, 螺钉拧紧, 绿色
供应商型号: 8825321
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1779738

1779738概述

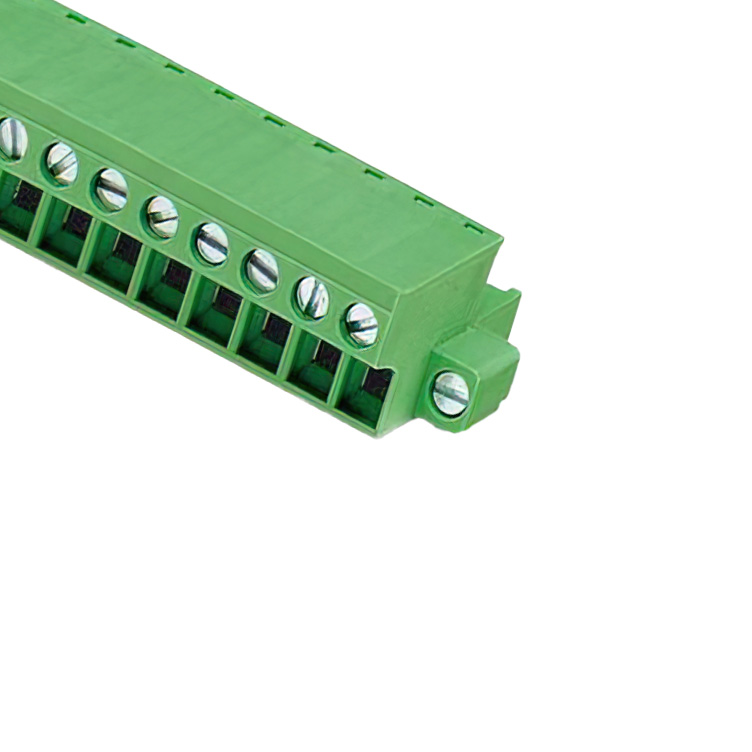

    前端螺丝连接式印刷电路板接线端子 - FRONT-MSTB 2,5/11-STF

    1. 产品简介


    前端螺丝连接式印刷电路板接线端子(FRONT-MSTB 2,5/11-STF)是一种用于印刷电路板(PCB)的高可靠性和高性能的连接器。该产品提供了一种可靠的电气连接方式,适用于多种电气和电子设备。主要功能包括安全可靠的连接和稳定的电流传输。该连接器广泛应用于工业自动化、电力系统、通讯设备等领域。

    2. 技术参数


    以下是FRONT-MSTB 2,5/11-STF的主要技术参数:
    - 基本参数:
    - 额定电压:II/2级:630 V;III/2级:320 V;III/3级:250 V
    - 额定电流:12 A
    - 插针数量:11个
    - 螺纹规格:M2.5
    - 紧固扭矩范围:最小 0.5 Nm,最大 0.6 Nm
    - 接触表面材料:锡
    - 连接方式:螺丝连接
    - 颜色:绿色
    - 载流量:12 A
    - 尺寸与连接要求:
    - 间距:5 mm
    - 尺寸a:50 mm
    - 最小导线截面:实心导线最小0.2 mm²,绞合导线最小0.2 mm²
    - 最大导线截面:实心导线最大2.5 mm²,绞合导线最大2.5 mm²
    - 导线剥皮长度:10 mm
    - 批准标准:符合EN-VDE、UL、CSA、VDE、cUL等标准
    - 绝缘材料:
    - 材料等级:PA
    - 阻燃等级:UL 94 V0

    3. 产品特点和优势


    FRONT-MSTB 2,5/11-STF的主要特点包括:
    - 安全可靠的前端螺丝连接:设计确保了良好的电气接触和可靠性。
    - 易于安装和维护:紧凑的设计使得安装更加方便快捷。
    - 适用性广泛:适用于各种电气和电子设备,满足不同场合的应用需求。
    - 稳定性高:适合长时间连续运行,提供稳定且可靠的电流传输。

    4. 应用案例和使用建议


    该连接器常用于需要高度可靠性的场合,例如工业自动化设备、电力系统控制装置和通信设施。使用时需要注意以下几点:
    - 选择合适的导线规格:根据实际应用中的电流需求选择合适规格的导线,确保连接稳固。
    - 正确的紧固扭矩:严格按照说明书规定的扭矩值进行紧固,避免因过松或过紧造成连接不良。
    - 维护保养:定期检查连接处是否有松动现象,及时处理,确保长期稳定运行。

    5. 兼容性和支持


    该产品与同类PCB接线端子具有良好的兼容性,可广泛应用于多种电路板系统。制造商提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 如何正确安装?
    - A: 参考手册中的安装步骤,确保导线与连接器完全接触并按规定的扭矩值紧固螺丝。
    - Q: 如何进行维护?
    - A: 定期检查连接处的螺丝是否松动,并及时拧紧。如果发现连接器有损坏迹象,应立即更换。
    - Q: 如何判断是否需要更换?
    - A: 当发现连接处接触不良或者有明显的机械损坏时,应考虑更换新的连接器。

    7. 总结和推荐


    综上所述,FRONT-MSTB 2,5/11-STF是一款非常优秀的前端螺丝连接式印刷电路板接线端子,其高可靠性、稳定性和广泛的适用性使其在市场上具有很高的竞争力。对于需要高可靠性的应用场景,强烈推荐使用这款产品。

1779738参数

参数
长*宽*高 27.2mm*64.8mm*15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1779738厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1779738数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1779738 1779738数据手册

1779738封装设计

查看详情并下载
Symbol
Footprint
3D Model
