2904622

产品分类: 其他电源
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电源,QUINT4-PS/3AC/24DC/20,菲尼克斯 导轨电源, QUINT4-PS/3AC/24DC/20系列, 24V 直流输出, 400V 交流输入
供应商型号: Q-2904622
供应商: 国内现货
标准整包数: 1
PHOENIX CONTACT 其他电源 2904622

2904622概述


    产品简介

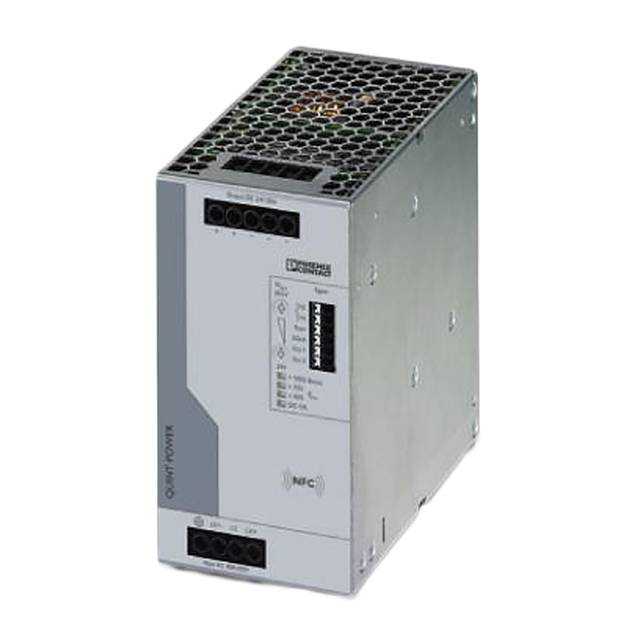

    产品名称: QUINT4-PS/3AC/24DC/20
    产品类型: 电源模块
    主要功能: 为工业自动化设备提供稳定的电源输出,支持自由选择输出特性曲线,并配备有源功率因数校正(APFC)和电磁兼容(EMC)设计。
    应用领域: 广泛应用于工业自动化控制系统、机械设备、工厂自动化、过程控制等领域。

    技术参数


    - 输入电压范围: 3相 400V AC ... 500V AC, 2相 400V AC ... 500V AC, ± 260V DC ... 300V DC
    - 输入电压波动范围: 3相 400V AC ... 500V AC -20% ... +10%, 2相 400V AC ... 500V AC -10% ... +10%, ± 260V DC ... 300V DC -13% ... +30%
    - 频率范围: 50Hz ... 60Hz -10% ... +10%
    - 额定输出电压: 24V DC
    - 额定输出电流: 20A
    - 最大输出电流: 静态增益 25A,动态增益 30A (5秒)
    - 瞬态浪涌保护: 内置压敏电阻和气体放电管
    - 效率: 典型值 93.9% (400V AC), 93.8% (480V AC)
    - 环境温度: 操作范围 -25°C ... 70°C (超过60°C时降容2.5%/K),储存/运输范围 -40°C ... 85°C
    - 相对湿度: 最大可接受95%(25°C,非凝露)
    - 防护等级: IP20
    - 重量: 1.5kg
    - 尺寸: 宽70mm,高130mm,深125mm;宽122mm,高130mm,深73mm(备选安装)

    产品特点和优势


    - SFB技术: 选择性熔断器断路技术,能够有选择性地触发标准断路器,避免负载间的故障影响。
    - 预防性功能监控: 在错误发生前进行监测并警告,增加系统可用性。
    - 调整信号阈值和特性曲线: 通过近场通信(NFC)接口可以方便地调整。
    - 静态和动态增益: 提升启动困难负载的能力,方便系统扩展。
    - 高抗干扰能力: 内置的气体放电管和长达20毫秒的电网失效旁路时间增强了系统的鲁棒性。

    应用案例和使用建议


    在实际应用中,QUINT4-PS/3AC/24DC/20 通常用于高要求的工业环境中,例如生产线控制、机器人手臂驱动、传感器网络等。
    建议:在使用过程中,如果需要长时间在高温环境下运行,应该考虑降低负载以保持系统稳定。同时,在安装时应尽量确保散热条件良好,以提高整体使用寿命。

    兼容性和支持


    - 兼容性: 可以与各种工业控制器和其他电子设备配合使用,支持NFC无线配置,便于管理和升级。
    - 支持和服务: Phoenix Contact 提供详尽的技术文档和在线支持,保证用户的快速响应和问题解决。

    常见问题与解决方案


    - 问题: 产品出现过载报警
    解决办法: 检查负载是否超出规定范围,并适当调整负载或更换更大容量的产品。
    - 问题: 输出电压不稳定
    解决办法: 确保输入电压在正常范围内,并检查是否有接线松动或接触不良的情况。

    总结和推荐


    综合评估: QUINT4-PS/3AC/24DC/20 是一款性能卓越、高度可靠的电源模块,具有广泛的应用前景。其先进的SFB技术、优秀的性能指标和广泛的适应性使其成为工业应用的理想选择。
    推荐: 强烈推荐给需要高可靠性和高精度电源解决方案的工业用户。

2904622参数

参数
输出功率 480W
负载调节 -
输出数量 1
长*宽*高 125mm*70mm*130mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装

2904622厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2904622数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他电源 PHOENIX CONTACT 2904622 2904622数据手册

2904622封装设计

查看详情并下载
Symbol
Footprint
3D Model
