1835384

厂牌: PHOENIX CONTACT

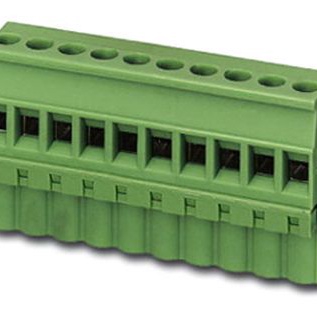

产品描述: Phoenix Contact 5mm间距12pPCB端子台 连接器, MVSTBW 2.5/12-STF系列
供应商型号: BN-1835384
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1835384

1835384概述

    电子元器件技术手册:印刷电路板连接器 MVSTBW 2,5/12-STF

    产品简介


    印刷电路板连接器 MVSTBW 2,5/12-STF 是一款用于印刷电路板的高品质插件,适用于大型数量的接点配置(最多可达24个接点)。该连接器设计用于垂直插入方向,导线进入端为波纹侧,确保了安装过程中的稳固性。连接器的主要特点包括螺丝连接方式、绿色外壳、锡制接触面,非常适合于各种高可靠性要求的应用场景。

    技术参数


    - 基本参数
    - 额定电流:12A
    - 额定电压(III/2):320V
    - 额定电压(II/2):630V
    - 额定电压(III/3):4kV
    - 额定电压(II/2):4kV
    - 额定绝缘材料:PA
    - 螺丝扭力范围:最小0.5Nm,最大0.6Nm
    - 导线截面积范围:实心导线 0.2mm² 至 2.5mm²,绞合导线 0.2mm² 至 2.5mm²
    - 剥离长度:7mm
    - AWG/KCMIL范围:最小24,最大12
    - 防火等级:UL 94 V0
    - 连接标准:符合EN-VDE标准
    - 绝缘材料分类:绝缘材料组I
    - 物理尺寸
    - 接触间距:5mm
    - 外形尺寸:55mm
    - 内部圆柱测量值:A3
    - 导线规格:实心导线最小0.2mm²,最大2.5mm²;绞合导线最小0.2mm²,最大2.5mm²
    - 适配导线规格:绞合导线最小0.25mm²,最大2.5mm²(带塑料套筒)

    产品特点和优势


    1. 高度可靠性:具有高额定电压和额定电流,适合在高压环境下工作。
    2. 稳定性:采用螺丝连接方式,确保导线连接牢固可靠。
    3. 防火性能:通过UL 94 V0认证,具备出色的防火性能。
    4. 多功能性:多种规格的连接器可以自由组合,满足不同应用需求。
    5. 易于安装:波纹侧的导线进入端方便导线插入,简化安装过程。

    应用案例和使用建议


    - 应用案例:该连接器广泛应用于工业自动化系统、电力传输、电信基础设施等领域,特别适合高负载和高可靠性的应用场合。
    - 使用建议:
    - 确保螺丝连接拧紧到规定的扭力范围内,以避免松动。
    - 在安装时,要正确选择适合的导线规格,以保证连接的稳定性和安全性。
    - 在维护过程中,定期检查螺丝连接的紧固状态,确保长期可靠的运行。

    兼容性和支持


    该连接器与其他相关配件具有良好的兼容性,如基座条、外壳等。Phoenix Contact提供全面的技术支持和售后服务,确保用户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    1. 问题:螺丝连接无法达到规定扭力
    - 解决方案:检查螺丝是否有损坏或磨损,确保正确使用合适的工具进行扭紧操作。

    2. 问题:导线连接不稳定
    - 解决方案:检查导线规格是否符合要求,重新剥离导线并正确连接。
    3. 问题:外壳无法正确对齐
    - 解决方案:确认外壳的组装方向正确,并按照说明书的要求进行组装。

    总结和推荐


    印刷电路板连接器 MVSTBW 2,5/12-STF 是一款非常出色的工业级连接器,凭借其高可靠性、稳定性以及防火性能,在高负载和高可靠性应用场景中表现出色。无论是从设计角度还是实际应用角度,这款连接器都是一款值得推荐的产品。如果您需要一款适用于高可靠性要求的连接器,这款产品无疑是您的理想选择。

1835384参数

参数
长*宽*高 12.6mm*70mm*26mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1835384厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1835384数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1835384 1835384数据手册

1835384封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.648 ¥ 90.8274
10+ $ 9.801 ¥ 83.6025
50+ $ 8.9177 ¥ 76.068
100+ $ 8.0223 ¥ 68.4302
库存: 50
起订量: 9 增量: 0
交货地:
最小起订量为:1
合计: ¥ 90.82
直接购买
加入购物车
