3210033

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,PT2,5/1P,菲尼克斯 直通式接线端子 , PT 2.5/1P系列, 单层, 灰色, 插入式端接, 24A
供应商型号: Q-3210033
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 插接式连接器 3210033

3210033概述

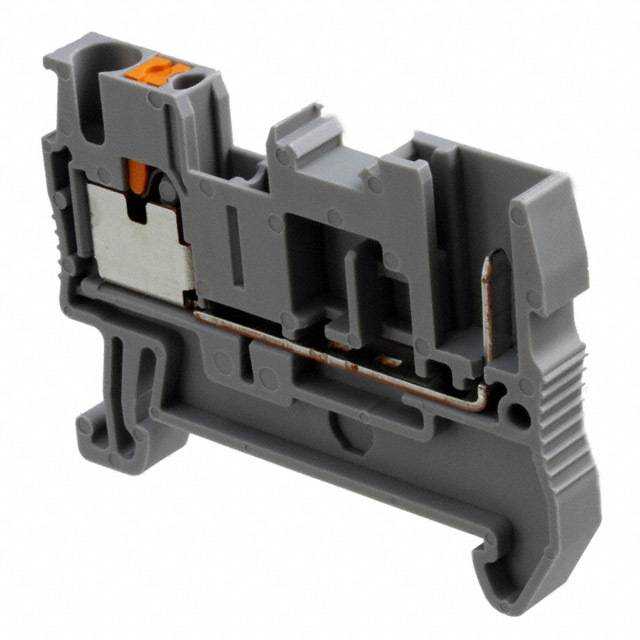

    # Phoenix Contact PT 2,5/1P Feed-through Terminal Block

    产品简介


    Phoenix Contact PT 2,5/1P Feed-through Terminal Block 是一款用于工业控制和自动化系统的高品质接线端子。该产品专为紧凑型设计而开发,适用于多种应用场景,如铁路、机器制造和工厂工程等领域。它具有双功能插针,既可用作普通接线端子,也可作为测试引出端使用。此款终端块采用压入式连接方式,提供便捷且无工具的导线安装,支持直插式连接,从而确保高效、可靠的连接性能。

    技术参数


    基本规格
    - 额定电压: 500 V
    - 额定电流: 24 A
    - 连接数量: 2个
    - 连接方法: 压入式/插接式连接
    - 额定截面积: 2.5 mm²
    - 适用截面积范围: 0.14 mm² - 4 mm²
    - 安装类型: DIN导轨NS 35/7.5, NS 35/15
    - 颜色: 灰色(RAL 7042)
    绝缘特性
    - 过电压类别: III
    - 污染等级: 3
    - 冲击电压额定值: 6 kV
    - 最大功率损耗: 0.77 W (额定条件)
    连接数据
    - 每级连接数量: 2个
    - 导线剥离长度: 8 mm - 10 mm
    - 绝缘材料: PA(聚酰胺)
    - 温度指数(电气): 130 °C
    - 耐热性: -60 °C至+70 °C
    尺寸规格
    - 宽度: 5.2 mm
    - 高度: 48.5 mm
    - 深度: 35.3 mm(NS 35/7.5时)、44.3 mm(NS 35/15时)

    产品特点和优势


    特点
    - 紧凑设计: 紧凑的外形尺寸使其非常适合于空间有限的应用场合。
    - 双功能轴测试: 提供额外的测试引出端,使得测试操作更为方便。
    - 易于安装: 支持压入式连接,无需工具即可安装导线,简化装配过程。
    - 高可靠性: 已通过铁路行业测试,适合恶劣环境下的应用。
    优势
    - 易用性: 前置连接设计方便布线。
    - 耐久性: 通过严格的机械和环境测试,保证长期稳定运行。
    - 广泛的适用性: 适用于多种应用场景,符合多项国际标准认证。

    应用案例和使用建议


    应用案例
    Phoenix Contact PT 2,5/1P Feed-through Terminal Block 广泛应用于铁路系统、机械设备和工厂自动化项目中。例如,在高速列车上的信号控制系统中,该终端块能够确保电气连接的可靠性和稳定性,同时支持频繁的检测和维护。
    使用建议
    - 在进行导线连接时,应注意剥离长度并选择合适大小的接线套管以确保最佳连接效果。
    - 定期检查终端块的电气接触情况,避免因松动导致的安全隐患。
    - 确保安装在正确温度范围内,避免极端温度影响使用寿命。

    兼容性和支持


    兼容性
    - 与标准DIN导轨NS 35/7.5和NS 35/15完全兼容,便于快速安装和替换。
    支持
    - 凭借强大的客户支持团队和详尽的技术文档,确保用户获得及时的技术指导和维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法正确压入连接孔 | 检查导线剥离长度是否符合规范,并确保使用合适的接线套管。 |
    | 连接处出现松动 | 检查安装是否紧固,并考虑重新压接导线。 |
    | 设备在高温环境下使用时出现故障 | 确认工作环境温度不超过规定范围,考虑加装散热装置。 |

    总结和推荐


    综上所述,Phoenix Contact PT 2,5/1P Feed-through Terminal Block是一款设计精良、功能全面的产品,适用于各种工业应用场景。它的优点包括紧凑的设计、简易的操作以及出色的可靠性。对于需要高性能接线端子的用户来说,这款产品无疑是一个理想的选择。因此,我强烈推荐使用该产品来提升您的电气连接质量和安全性。

3210033参数

参数
长*宽*高 48.5mm*5.2mm*35.3mm
安装方式 DIN导轨安装,弹簧安装,推入式,支架安装
零件状态 在售
包装方式 散装

3210033厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3210033数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3210033 3210033数据手册

3210033封装设计

查看详情并下载
Symbol
Footprint
3D Model
