1792287

厂牌: PHOENIX CONTACT

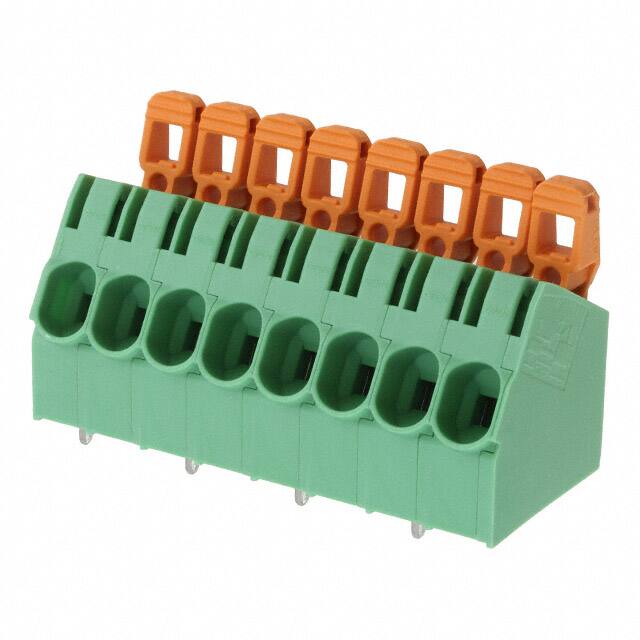

产品描述: 菲尼克斯,PLA5/8-7,5-ZF,PCB端子,Phoenix Contact PCB端子台 PLA 5/ 8-7.5-ZF系列, 8路, 7.5mm节距, 通孔, 弹簧笼端接, 绿色
供应商型号: 277-9892-ND
供应商: Digi-Key
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1792287

1792287概述


    产品简介


    PCB终端块(型号:PLA 5/8-7.5-ZF)是一种广泛应用于电路板连接的元件。它主要用于提供可靠且高效的电气连接,确保电路的稳定运行。该终端块主要适用于需要高电流承载能力和高电压承受能力的应用场景,例如工业自动化、汽车电子和通信设备等。

    技术参数


    以下是PLA 5/8-7.5-ZF PCB终端块的主要技术参数:
    - 额定电流:41A
    - 额定电压:1000V
    - 间距:7.5mm
    - 位置数:8个
    - 接线方式:弹簧夹接线
    - 安装方式:焊接
    - 导线/PCB连接方向:0°
    - 颜色:绿色
    - 绝缘材料:PA
    - 引脚尺寸:1.2 x 1.5mm
    - 引脚间距:10mm
    - 孔径:2mm
    - 绝缘材料等级:I类
    - 冲击电压等级:III/3级(8kV)、III/2级(8kV)、II/2级(8kV)
    - 额定电压等级:III/3级(1000V)、III/2级(1000V)、II/2级(1000V)
    - 最小导线截面积:0.2mm²(实心/绞合/带套筒)
    - 最大导线截面积:6mm²(实心/绞合/带套筒)
    - AWG范围:24至10
    - 双绞套筒导线:最小0.5mm²,最大2.5mm²

    产品特点和优势


    PLA 5/8-7.5-ZF PCB终端块具有以下独特功能和优势:
    - 高电流承载能力:额定电流高达41A,适合大电流应用场景。
    - 高电压耐受性:最高可承受1000V电压,适用于高电压需求的场合。
    - 抗冲击电压能力:能够承受高达8kV的冲击电压,提高了系统的可靠性。
    - 可靠的接线方式:采用弹簧夹接线方式,确保长期稳定连接。
    - 广泛的适用性:可适配多种导线截面和类型的导线,包括绞合导线和带套筒导线。
    - 便捷的安装方式:通过焊接方式安装,简化了安装过程。

    应用案例和使用建议


    该终端块广泛应用于各种工业自动化系统中,如电机控制、变频器、传感器和执行器等。为了确保最佳性能和使用寿命,建议在使用时注意以下几点:
    - 确保导线截面和终端块的额定值匹配,避免过载。
    - 安装过程中应严格遵守焊接规范,以保证良好的电气接触。
    - 在多根导线同时接入时,应使用合适的TWIN套筒,以避免短路风险。
    - 定期检查连接点,确保没有松动或损坏,及时更换有问题的部分。

    兼容性和支持


    PLA 5/8-7.5-ZF PCB终端块设计时考虑到了广泛的兼容性要求,能够与其他标准PCB组件良好配合使用。制造商提供详尽的技术文档和客户支持服务,确保用户能够顺利安装和使用该产品。如果您有任何技术疑问或需要进一步支持,可以通过制造商官网上的联系信息寻求帮助。

    常见问题与解决方案


    以下是一些常见的用户问题及相应的解决方法:
    1. 导线不能牢固固定在终端块上
    - 检查导线截面是否符合要求,确保导线插入到合适的位置。
    - 确认终端块上的弹簧夹是否正确闭合,必要时可以轻轻调整。
    - 检查是否存在杂质或损坏的导线端部,清除杂质并确保导线端部平滑无损。
    2. 导线与终端块之间的电气连接不稳
    - 检查焊接点是否有虚焊现象,重新焊接以确保良好的电连接。
    - 检查导线与终端块之间的接触面积是否足够,增加接触面积可以提高导电性能。
    - 清理焊接点周围的杂质和残留物,确保良好的电气连接。

    总结和推荐


    总体来说,PLA 5/8-7.5-ZF PCB终端块是一款高性能、高可靠性的产品,适用于多种高电流和高电压的工业应用场景。它的高电流承载能力和宽泛的导线适用范围使其在市场上具备较强的竞争力。对于需要可靠电气连接的应用,我们强烈推荐使用这款产品。在购买和使用前,建议详细阅读相关技术手册,并按照厂家提供的指导进行安装和维护,以充分发挥其优异性能。

1792287参数

参数
长*宽*高 26.4mm(长度)*32.1mm(高度)
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 最后售卖
包装方式 散装

1792287厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1792287数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1792287 1792287数据手册

1792287封装设计

查看详情并下载
Symbol
Footprint
3D Model
