1751497

厂牌: PHOENIX CONTACT

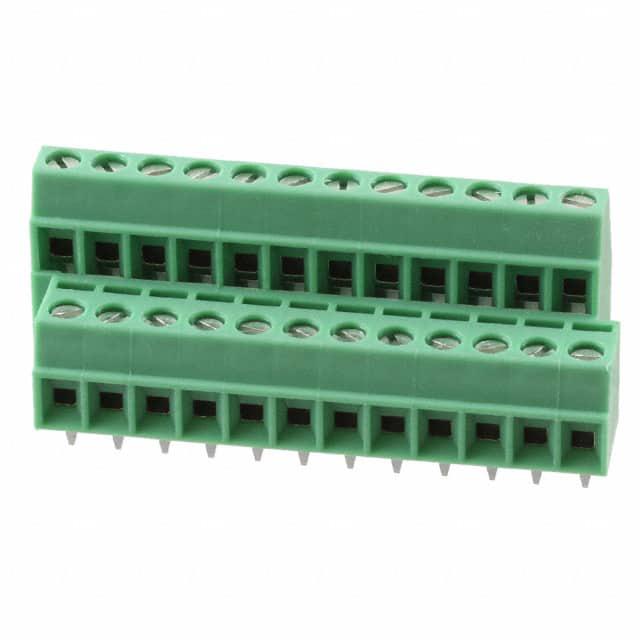

产品描述: 菲尼克斯,MKKDS1/12-3,5,PCB端子,Phoenix Contact PCB端子台 MKKDS 1/12-3.5系列, 12路, 3.5mm节距, 通孔, 螺钉端接, 绿色
供应商型号: 651-1751497
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1751497

1751497概述

    # 高品质印刷电路板终端块技术手册

    产品简介


    MKKDS 1/12-3,5 是一款高品质的印刷电路板终端块,适用于多种工业和商业用途。作为一款高性能的产品,它主要设计用于印刷电路板上的导线连接。这款终端块的主要功能包括可靠地连接多根导线,允许在狭小空间内实现高效的连接密度。它广泛应用于各种电路系统中,如自动化控制系统、工业机械、能源管理和通信设备等领域。

    技术参数


    基本参数
    - 产品型号:MKKDS 1/12-3,5
    - 产品系列:MKKDS 1
    - 规格尺寸:44.25 mm(宽) x 19.7 mm(高) x 16.3 mm(长)
    - 包装方式:每盒装50个
    - 重量:每件14.65克(含包装)
    电气特性
    - 额定电压(III/2):200 V
    - 额定电流:8 A
    - 绝缘电压(III/3):160 V
    - 耐冲击电压(III/3):2.5 kV
    - 连接方式:螺钉压接
    - 连接导线范围:刚性导线 0.14 mm² 至 1.5 mm²;柔性导线 0.14 mm² 至 1 mm²
    - 最大拉力:刚性导线 40 N;柔性导线 35 N
    环境要求
    - 工作温度范围:-40°C 至 105°C
    - 存储/运输温度范围:-40°C 至 70°C
    - 相对湿度:30% 至 70%

    产品特点和优势


    MKKDS 1/12-3,5 在众多印刷电路板终端块中脱颖而出,主要具备以下几个显著特点和优势:
    1. 连接可靠性:采用螺钉压接方式,确保连接的稳定性和可靠性。
    2. 高温性能优越:由于采用了最大接触力的设计,使得温度升高幅度低。
    3. 空间利用率高:小巧紧凑的设计使得其能够适应狭小的空间。
    4. 连接便捷:提供不同规格的导线连接选择,满足不同的应用需求。
    5. 兼容性强:符合国际标准,能够在全球范围内广泛使用。

    应用案例和使用建议


    应用案例
    MKKDS 1/12-3,5 主要应用于工业控制系统的信号传输和电力分配,例如在自动化生产线、通信基站等环境中,需要高效且稳定的连接方案时,通常会选用该款产品。具体的应用场景如下:
    - 自动化控制系统:通过终端块连接不同模块,实现信号传输和电力分配。
    - 工业机械:用于连接传感器和执行机构,保证系统正常运行。
    使用建议
    - 在安装过程中应注意保持足够的接触压力,以确保连接的稳定性。
    - 为避免过热风险,建议根据实际应用环境合理选择导线规格。
    - 在长期使用后,应定期检查终端块的连接情况,确保其正常工作。

    兼容性和支持


    MKKDS 1/12-3,5 与其他电子元器件或设备具有良好的兼容性,适用于多种类型的印刷电路板。厂商提供了详细的技术文档和在线技术支持,方便客户进行选型和使用。

    常见问题与解决方案


    1. 问题:终端块连接不稳定
    - 解决方法:确保连接时螺丝拧紧到规定扭矩(0.22 Nm 至 0.25 Nm),并适当调整导线的剥离长度。
    2. 问题:终端块出现温度升高现象
    - 解决方法:更换更大规格的导线,确保电流负载不超过终端块的额定值,并注意周围散热条件。
    3. 问题:终端块存在短路风险
    - 解决方法:确保导线之间有足够的电气间隙和爬电距离,并定期检查终端块的绝缘性能。

    总结和推荐


    综上所述,MKKDS 1/12-3,5 以其优异的电气性能、稳定可靠的连接方式以及广泛的应用范围,在同类产品中脱颖而出。它不仅能够满足苛刻的工作环境要求,还能在多种应用场景中提供出色的性能表现。因此,强烈推荐使用该款印刷电路板终端块。

1751497参数

参数
长*宽*高 16.3mm(长度)*19.7mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1751497厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1751497数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1751497 1751497数据手册

1751497封装设计

查看详情并下载
Symbol
Footprint
3D Model
