2910120

产品分类: DC-DC模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DC/DC转换器,QUINT4-PS/24DC/24DC/10/PT,Phoenix Contact DCDC转换器, 18 → 30 V 直流输入, 24V 直流输出, 240W
供应商型号: 3498841
供应商: 海外现货
标准整包数: 1

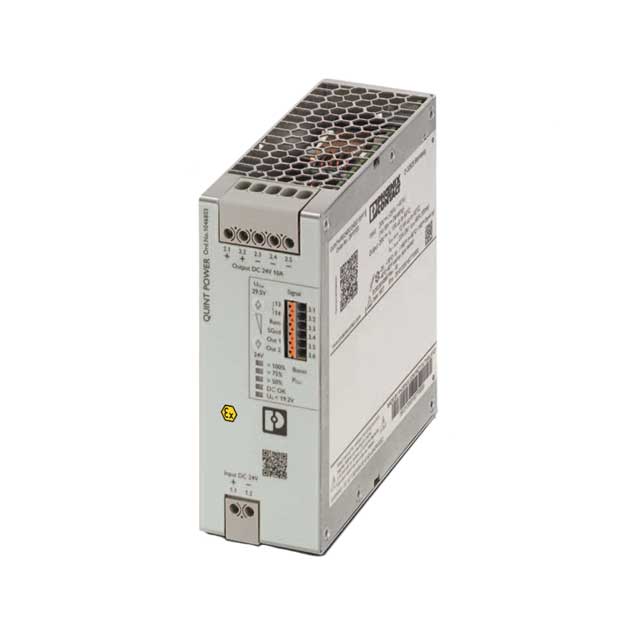

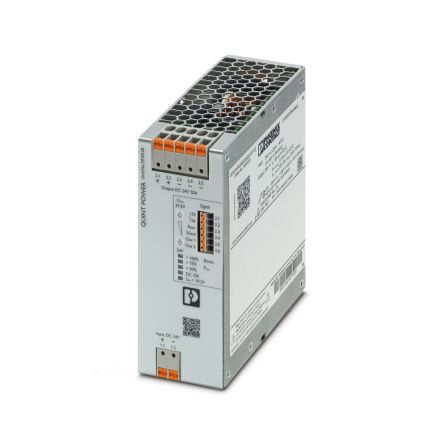

PHOENIX CONTACT DC-DC模块 2910120

2910120概述


    产品简介


    产品名称: QUINT4-PS/24DC/24DC/10/PT
    产品类型: DC/DC转换器
    主要功能:
    - 具备SFB(Selective Fuse Breaking)技术,可在短路时提供高达60安培的瞬时电流。
    - 配备强大的功率储备,可以持续提供高达125%的额定输出功率,动态情况下可达200%的额定输出功率。
    - 拥有全面的状态监控功能,支持模拟信号、数字信号、继电器接触器等多种状态显示方式。
    应用领域:
    适用于需要高可靠性和大电流输出的应用场合,如工业自动化、过程控制、铁路交通等。

    技术参数


    - 输入电压范围: 24 V DC (-25% ~ +40%)
    - 电源缓冲时间: 11毫秒(24 V DC)
    - 额定输出电压(UN): 24 V DC
    - 输出电压设置范围(USet): 24 V DC ~ 29.5 V DC
    - 额定输出电流(IN): 10 A
    - 静态增益(IStat.Boost): 12.5 A
    - 动态增益(IDyn.Boost): 20 A (5 s)
    - 选择性熔断(ISFB): 60 A (15 ms)
    - 输出功率(PN): 240 W
    - 典型效率: 93.3% (24 V DC)
    - 残余纹波:< 50 mVPP
    - 平均无故障时间(MTBF): > 800000小时 (40°C)
    - 工作环境温度: -25°C ~ 70°C (>60°C时降额2.5%/K)
    - 启动测试温度: -40°C
    - 存储/运输温度: -40°C ~ 85°C
    - 最大相对湿度: ≤ 95% (25°C,非冷凝)

    产品特点和优势


    - 高可靠性: 内置SFB技术,能够在发生短路时提供高达60安培的瞬时电流,确保系统连续运行。
    - 强大功率储备: 静态下可提供高达125%的额定输出功率,动态条件下可达到200%的输出功率。
    - 全面的信号监控: 支持模拟信号、数字信号、继电器接触器等多种监控手段,便于实时了解设备状态。
    - 安装便捷: 支持快推式连接和螺丝连接,满足不同安装需求。

    应用案例和使用建议


    应用案例:
    - 工业自动化生产线中作为电源模块,确保稳定供电。
    - 高要求的铁路信号系统,提供安全可靠的电源保障。
    使用建议:
    - 在安装过程中,应注意散热条件,避免长时间过载导致设备过热。
    - 定期检查信号反馈情况,及时调整以保持系统稳定性。

    兼容性和支持


    - 本产品与市面上大多数24 V DC供电系统兼容。
    - 制造商提供详细的技术支持文档和专业服务团队,确保客户在使用过程中遇到的问题能够得到及时解决。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 设备启动困难 | 确认输入电压是否在允许范围内,并检查接线是否正确。 |
    | 输出电压不稳定 | 检查负载是否超出额定值,必要时调整输出电压设置。 |
    | 设备报警频繁 | 检查设备周围环境温度是否过高或过低,适当调整设备工作环境。 |

    总结和推荐


    综合评估:
    - QUINT4-PS/24DC/24DC/10/PT是一款性能卓越、可靠性高的DC/DC转换器,特别适合于工业控制和自动化领域的高要求应用。
    - 其具备强大的瞬时电流供给能力和高效的能量转换效率,能够在各种恶劣环境下保持稳定的工作状态。
    - 生产商提供了丰富的配件和支持服务,极大地提升了用户的使用体验。
    推荐:
    基于上述评估,强烈推荐在需要高可靠性、大电流输出的应用场景中使用该款产品。其广泛的适用范围和良好的市场表现使其成为同类产品中的佼佼者。

2910120参数

参数
输入电压最小值 24V(DC)
类型 -
输出总功率 -
输出电压 24V
开关频率 -
散热方式 -
输出方式 -
特性 -
输出电压组数 1
转换效率 -
最大容性负载 -
输出电流最大值 10A
输入电压最大值 -
长*宽*高 50mm*50mm*130mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

2910120厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2910120数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT DC-DC模块 PHOENIX CONTACT 2910120 2910120数据手册

2910120封装设计

查看详情并下载
Symbol
Footprint
3D Model
