1736780

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SMKDS2,5/10-5,08,PCB端子,Phoenix Contact PCB端子台 SMKDS 2.5/10-5.08系列, 10路, 5.08mm节距, 通孔, 螺钉拧紧端接, 绿色
供应商型号: 277-16607-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1736780

1736780概述


    产品简介

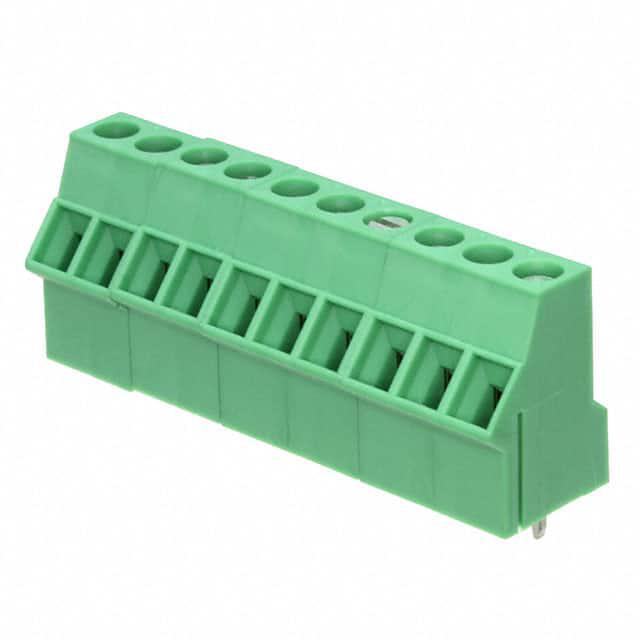

    产品名称:SMKDS 2,5/10-5,08 PCB终端块
    产品类型: 印制电路板终端块
    主要功能: SMKDS 2,5/10-5,08是一种适用于印刷电路板的终端块,主要用于连接和固定电线。它采用了螺钉压线连接方式,能够确保稳定可靠的电气连接。
    应用领域: 这类终端块广泛应用于工业自动化、电力系统、楼宇控制等领域,是各种电气设备中不可或缺的组件。

    技术参数


    - 额定电流(IN): 20 A
    - 额定电压(III/2): 400 V
    - 额定电压(III/3): 250 V
    - 额定浪涌电压(III/3): 4 kV
    - 额定浪涌电压(III/2): 4 kV
    - 额定浪涌电压(II/2): 4 kV
    - 标称截面积(Nominal cross section): 2.5 mm²
    - 导线横截面积(硬导线): 0.14 mm² 至 2.5 mm²
    - 导线横截面积(柔性导线): 0.14 mm² 至 2.5 mm²
    - 导线横截面积(AWG): 26至14
    - 螺钉头形式(Drive form screw head): L型开槽螺钉
    - 安装方式(Mounting type): 波峰焊安装
    - 位数(Number of positions): 10
    - 排数(Number of rows): 1
    - 位间距(Pitch): 5.08 mm
    - 连接方向(Conductor/PCB connection direction): 50°
    - 颜色(Color): 绿色

    产品特点和优势


    1. 连接可靠性高: SMKDS 2,5/10-5,08采用螺钉压线连接,通过侧向卡扣确保连接稳定性。
    2. 低温度升: 由于最大接触力的存在,能够有效降低接点的温度升高,延长使用寿命。
    3. 双导线连接能力: 支持同时连接两个相同截面的导线,提高布线效率。
    4. 倾斜连接设计: 角度化的连接方式允许在PCB上进行多排布局,节省空间并方便安装。
    5. 防误插保护: 内置防护导向,防止导线错误插入,确保安装正确性。
    6. 适应性强: 可以组合不同数量的位数,适合多种应用场景。

    应用案例和使用建议


    应用案例
    SMKDS 2,5/10-5,08终端块广泛用于工业自动化控制系统,如可编程逻辑控制器(PLC)中的电源模块、传感器信号处理模块等。这类终端块能够在严苛的工业环境中提供稳定的电气连接,减少故障率。
    使用建议
    1. 遵循规范操作: 在安装过程中,务必按照规定的扭矩紧固螺钉,避免过紧或过松,从而保证电气连接的可靠性和安全性。
    2. 辅助支撑安装: 特别是在PCB上有多个位置的终端块时,需要对终端块进行适当的支撑,确保连接稳固。
    3. 注意环境条件: 安装时要注意环境温度和湿度,避免在极端环境下安装,以确保终端块的正常工作。

    兼容性和支持


    SMKDS 2,5/10-5,08与同类规格的PCB兼容,可以方便地与其他电子元件或设备配合使用。厂商提供全方位的技术支持和售后服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接后温度过高 | 检查是否符合额定电流和电压的要求;确保螺钉按规定的扭矩紧固。 |
    | 导线无法稳固连接 | 检查导线是否正确剥离,调整螺钉头至合适的紧固程度。 |
    | 长时间运行稳定性差 | 温度过高时需更换散热设计;定期检查和维护终端块,确保良好的接触性能。 |

    总结和推荐


    SMKDS 2,5/10-5,08 PCB终端块凭借其可靠的连接性能、灵活的设计以及广泛的应用范围,在众多同类产品中脱颖而出。特别是其独特的倾斜连接设计和防误插保护功能,使其在市场上具备较高的竞争力。如果你正在寻找一种稳定、高效且易于维护的PCB终端块,那么这款产品无疑是理想的选择。
    因此,强烈推荐在需要高性能连接解决方案的工业应用场合中使用SMKDS 2,5/10-5,08 PCB终端块。

1736780参数

参数
长*宽*高 14.25mm(长度)*22.9mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1736780厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1736780数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1736780 1736780数据手册

1736780封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.7192 ¥ 106.4438
10+ $ 11.5648 ¥ 96.7829
50+ $ 10.2806 ¥ 86.0358
100+ $ 8.2695 ¥ 69.205
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 106.44
