2866598

产品分类: 开关电源
厂牌: PHOENIX CONTACT
产品描述: 48W 1 85V(AC) 264V(AC) 12V DIN导轨安装 115mm*67.5mm*99mm
供应商型号: 2068417
供应商: 海外现货
标准整包数: 1

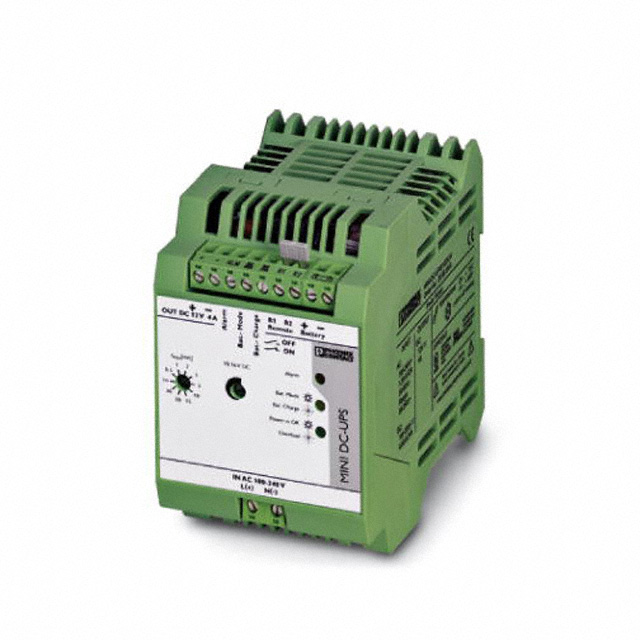

PHOENIX CONTACT 开关电源 2866598

2866598概述

    MINI-DC-UPS/12DC/4 产品技术手册

    1. 产品简介


    MINI-DC-UPS/12DC/4 是一款集成了电源单元的不间断直流电源系统。它能够在交流电源网络出现故障或干扰的情况下,持续提供稳定的直流电压。这款产品适用于各种工业部门,并且由于其宽范围的输入和国际认证包,可以在全球范围内使用。

    2. 技术参数


    - 输入参数
    - 额定输入电压范围:100 V AC ... 240 V AC
    - 交流输入电压范围:85 V AC ... 264 V AC
    - 直流输入电压范围:100 V DC ... 350 V DC(UL508: 100...250 V DC)
    - 输入电流消耗:约0.5 A / 0.65 A(对于230 V AC);约1.15 A / 1.35 A(对于120 V AC)
    - 冲击电流限制:<34 A
    - 电源失效旁路时间:典型响应时间为100 ms
    - 功率因数:约0.5
    - 输出参数
    - 额定输出电压:12 V DC(交流输入电压可用时:10至16 V DC;交流输入电压不可用时:13.8至9.6 V DC)
    - 输出电流:4 A
    - 输出电流极限:最大7 A
    - 充电电流:最大1 A
    - 输出效率:>82%
    - 剩余纹波:<50 mVPP
    - 峰值开关电压:<100 mVPP
    - 其他参数
    - 最大功耗:空载时3.8 W;满载时10.5 W;电池操作时2.9 W
    - 绝缘电压:输入/输出2 kV(例行测试);4 kV(型式测试)
    - 保护电路:压敏电阻
    - 工作温度范围:操作-25°C...70°C(>60°C降额);存储/运输-40°C...80°C
    - 最大相对湿度(操作):95%(在25°C下,无冷凝)

    3. 产品特点和优势


    MINI-DC-UPS/12DC/4 以其高安全性、长使用寿命和广泛的适用性著称。具体来说:
    - 电池管理:提供了优化的、温度补偿的充电功能,从而延长了电池寿命。
    - 长缓冲时间:可在全负载下提供长达30分钟的电力缓冲。
    - 易于安装:可以直接安装在DIN导轨上,或者通过面板安装。
    - 温度适应性强:可以在-25°C到70°C的环境中正常运行。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于自动化控制系统、工业机械以及其他需要稳定直流电源的应用领域。
    - 使用建议:
    - 确保所有外部线路都符合设备的最大输出电流要求,或单独进行保护。
    - 定期检查电池模块的状况,以确保其正常工作。
    - 在高温环境下使用时,应注意降额使用以保证安全。

    5. 兼容性和支持


    - 兼容性:可以与1相和3相系统配合使用,并适用于TN、TT或IT网络。
    - 支持和维护:制造商提供相关的技术支持和服务,包括电池模块的更换和设备维修。

    6. 常见问题与解决方案


    - 问题一:设备无法启动。
    - 解决方案:确认所有连接正确,检查主电源和备用保险丝是否完好。
    - 问题二:电池模块指示灯异常。
    - 解决方案:重新检查电池模块的连接,必要时更换新的电池模块。
    - 问题三:设备功耗过高。
    - 解决方案:调整设备的设置参数,降低负载,或考虑升级更大容量的电池模块。

    7. 总结和推荐


    MINI-DC-UPS/12DC/4 以其可靠的性能、广泛的适用性和简便的操作赢得了市场的高度认可。对于需要稳定直流电源供应的应用场合,这是一款值得推荐的产品。然而,在使用过程中需要注意定期检查和维护,以确保其长期可靠的工作状态。

2866598参数

参数
负载调节 -
电压-输出4 -
输出功率 48W
最小输入电压 85V(AC)
电压-输出2 -
电压-输出1 12V
电压-输出3 -
最大输入电压 264V(AC)
电流-输出2 -
电流-输出1 -
输出数量 1
长*宽*高 115mm*67.5mm*99mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 盒装

2866598厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2866598数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 开关电源 PHOENIX CONTACT 2866598 2866598数据手册

2866598封装设计

查看详情并下载
Symbol
Footprint
3D Model
