3002798

产品分类: 接线座- 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX6X1,5-GGY,Phoenix Contact 分线盒, 6路, 17.5A , 14 AWG线规格
供应商型号: Q-3002798
供应商: 国内现货
标准整包数: 20

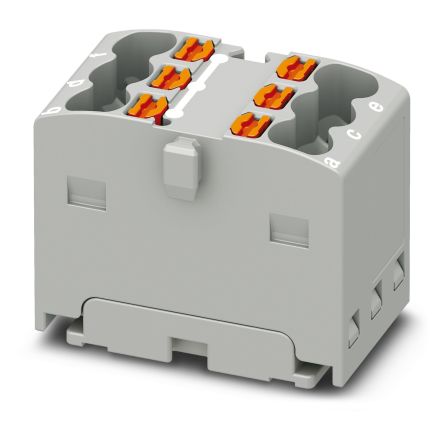

PHOENIX CONTACT 接线座- 配件 3002798

3002798概述

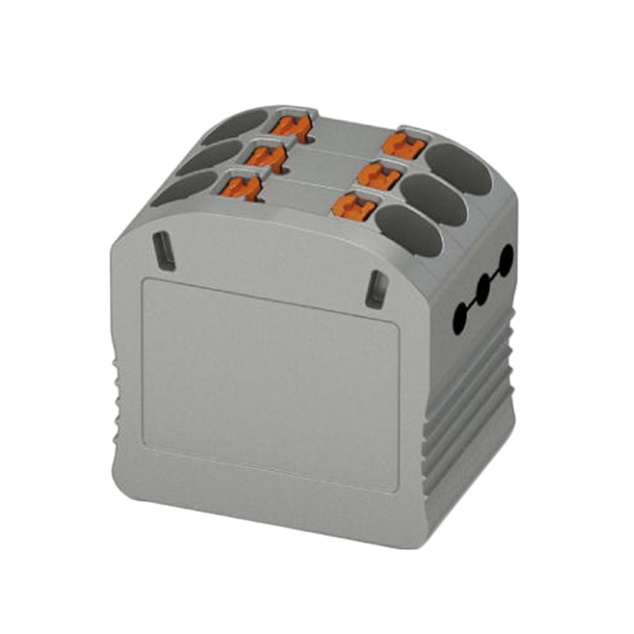

    # 技术手册:基本终端块PTFIX 6X1,5-G GY

    产品简介


    PTFIX 6X1,5-G GY 是一款基本的终端块,属于分布器端子块系列。它具有多种连接方式、紧凑的设计以及易于安装的特点。PTFIX 6X1,5-G GY 适用于多种电气应用场合,例如工业自动化系统、建筑布线系统以及电力分配系统。其核心功能在于提供安全可靠的电气连接点,确保电路的安全运行和稳定供电。

    技术参数


    电气特性
    - 额定电压:450 V
    - 额定电流:17.5 A
    - 最大负载电流:22 A
    - 最大总电流:26 A
    - 过电压类别:III 类
    - 绝缘耐压等级:6 kV
    - 连接数量:6 个
    - 允许导体截面积(硬):0.14 mm² 至 2.5 mm²
    - 允许导体截面积(软):0.14 mm² 至 1.5 mm²
    - 温度指数:130 °C
    - 相对温度指数(电学):130 °C
    机械特性
    - 宽度:12.5 mm
    - 高度:21.6 mm
    - 深度:18.7 mm
    - 颜色:灰色(RAL 7042)
    - 材料:聚酰胺(PA)
    - 阻燃等级(UL 94):V0 级
    环境条件
    - 操作环境温度:-35 °C 至 110 °C
    - 存储/运输环境温度:-25 °C 至 60 °C(短时间可承受 -60 °C 至 +70 °C)
    - 组装环境温度:-5 °C 至 70 °C
    - 操作湿度:20% 至 90%
    - 存储/运输湿度:30% 至 70%

    产品特点和优势


    PTFIX 6X1,5-G GY 具有以下独特功能和优势:
    1. 清晰排列:所有接线点均有标记,便于识别和操作。
    2. 方便测试:每个接线点均有测试孔,方便进行调试和检测。
    3. 空间节省:紧凑的设计使得微小空间内也能有效分布电力。
    4. 灵活安装:可通过 DIN 导轨或直接安装实现灵活配置。
    5. 高安全性:通过多项认证,如 UL、VDE 和 cULus,确保在各种环境下的安全性。

    应用案例和使用建议


    应用案例
    PTFIX 6X1,5-G GY 常用于工业自动化控制系统中的配电和信号传输。例如,在工厂自动化系统中,该终端块可以作为信号传输线路的连接点,确保稳定的电力供应和信号传输。
    使用建议
    - 在安装过程中,确保每块终端块之间正确对齐,以确保电力的稳定传输。
    - 使用 DIN 导轨适配器或法兰件确保多块终端块之间的稳定连接。
    - 在选择导体时,务必确认其截面积符合该终端块的要求。

    兼容性和支持


    PTFIX 6X1,5-G GY 与多种电气设备和系统兼容,支持通过 DIN 导轨或直接安装的方式进行安装。此外,制造商提供全方位的技术支持和维护服务,以确保用户能够高效地使用该产品。

    常见问题与解决方案


    常见问题
    1. 接线点标记不清晰
    - 解决方法:检查是否正确使用标记笔或标签纸,必要时重新标注。
    2. 连接时出现松动
    - 解决方法:检查是否有足够的力矩锁紧接线点,确保导体固定牢靠。
    3. 温度过高
    - 解决方法:检查是否超出操作温度范围,必要时采取散热措施。

    总结和推荐


    综上所述,PTFIX 6X1,5-G GY 是一款功能强大、安装简便且具备高可靠性的终端块产品。其在工业自动化和建筑布线领域的广泛应用,证明了其卓越的产品性能和广泛的适应性。鉴于其出色的安全性、易用性和兼容性,我们强烈推荐用户在相关应用中选用此产品。

3002798参数

参数
长*宽*高 21.6mm*14.7mm*17.6mm
安装方式 直接安装
零件状态 在售
包装方式 散装

3002798厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3002798数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 配件 PHOENIX CONTACT 3002798 3002798数据手册

3002798封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 13.0543
库存: 200
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 261.08
