首页  >  产品百科  >  1721087

1721087

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MKKDSG3/3,PCB端子,Phoenix Contact PCB端子台 MKKDSG 3/ 3系列, 3路, 5mm节距, 通孔, 螺钉端接, 绿色
供应商型号: Q-1721087
供应商: 期货订购
标准整包数: 50

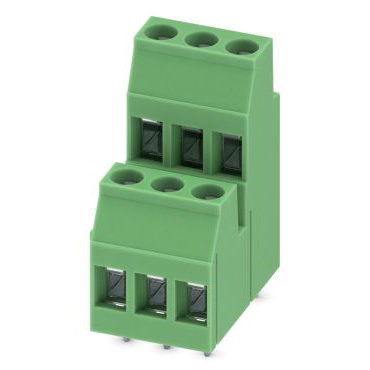

PHOENIX CONTACT 接线座- 接头/插头和插口 1721087

1721087概述

    MKKDSG 3/3 接线端子技术手册

    1. 产品简介


    MKKDSG 3/3 是由Phoenix Contact公司生产的接线端子。该产品主要用于工业控制、自动化系统及各种电路连接场合。它采用螺钉连接方式,支持单导体和多股导体的连接,并且可以适用于不同规格的导线。此外,该产品具有多种颜色可供选择,以满足不同的安装需求。其主要功能是提供稳定可靠的电路连接,确保电气系统的正常运行。

    2. 技术参数


    - 型号: MKKDSG 3/3
    - 订货号: 1721087
    - 额定电流: 17.5 A
    - 额定电压: 250 V
    - 连接方式: 螺钉连接
    - 固定扭矩: 最小0.5 Nm,最大0.6 Nm
    - 绝缘材料: PA(聚酰胺),符合UL 94 V0标准
    - 保险等级: 绝缘材料组I
    - 峰值耐压: 4 kV
    - 导体截面积: 固态导体最小0.2 mm²,最大4 mm²;绞合导体最小0.2 mm²,最大2.5 mm²
    - 适配导线规格: 24 AWG至12 AWG
    - 孔径: 1.3 mm
    - 紧固螺丝规格: M3
    - 适用温度范围: -25°C至+70°C

    3. 产品特点和优势


    MKKDSG 3/3 接线端子的优势在于其可靠的电气连接能力和高安全性。它采用了优质的PA材料,具有良好的机械强度和耐高温特性。其高耐压性能使其能够在恶劣的工作环境下保持稳定的工作状态。此外,MKKDSG 3/3 还具有易于安装和拆卸的特点,有助于提高工作效率。

    4. 应用案例和使用建议


    MKKDSG 3/3 接线端子广泛应用于自动化控制系统、电力传输和分配系统等。例如,在工厂自动化控制系统中,它用于连接传感器、执行器和其他设备。为了确保最佳性能,建议在使用前仔细检查所有连接点,确保紧固扭矩适当,并且导线截面符合规范要求。此外,根据实际使用情况,可以考虑搭配使用单盖、标记卡等附件以提高操作便捷性和维护效率。

    5. 兼容性和支持


    MKKDSG 3/3 接线端子与各种规格的导线兼容,可应用于多种电气连接场合。Phoenix Contact公司提供了全面的技术支持,包括详细的用户手册和在线资源。如果在使用过程中遇到任何问题,用户可以通过官方联系方式获得及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题1: 导线连接不稳定
    - 解决方案: 检查紧固扭矩是否在规定范围内,必要时重新拧紧螺丝。
    - 问题2: 导线无法插入孔内
    - 解决方案: 确认导线截面积是否符合要求,如不符合需更换合适的导线或使用端帽。
    - 问题3: 导线剥皮长度不正确
    - 解决方案: 参照产品手册调整剥皮长度,避免过长或过短导致接触不良。

    7. 总结和推荐


    综上所述,MKKDSG 3/3 接线端子凭借其高可靠性、易用性和广泛的应用范围,在工业控制和自动化领域具有显著的竞争优势。无论是对于需要高精度电气连接的场合,还是在复杂环境中工作的控制系统,MKKDSG 3/3 都是一个理想的选择。我们强烈推荐使用该产品以提升您的电气系统的稳定性和安全性。

1721087参数

参数
长*宽*高 22.3mm*36.4mm*36.4mm
安装方式 夹子安装,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1721087厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1721087数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1721087 1721087数据手册

1721087封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 8.1134
500+ ¥ 8.0416
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 405.67
