1714375

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,GMSTB2,5HCV/12-ST-7,62,PCB插拔式连接器,Phoenix Contact 7.62mm间距12p插拔式接线端子 插头, GMSTB 2.5 HCV/12-ST-7.62系列, 1 kV, 螺钉拧紧, 绿色
供应商型号: Q-1714375
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1714375

1714375概述

    电子元器件产品技术手册

    产品简介

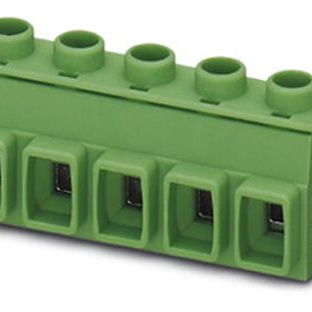

    本产品为插头组件,型号为GMSTB 2.5 HCV/12-ST-7.62。该插头主要用于连接各种电气设备和电路,具有紧凑的设计和高性能。它适用于工业自动化、电力系统和其他需要高可靠性和安全性的应用场景。产品采用绿色外壳,便于区分和安装。其主要功能是通过12个接触点实现稳定可靠的电气连接。

    技术参数


    - 额定电流:16A
    - 额定电压(III/2):1000V
    - 接线位置数:12
    - 节距:7.62mm
    - 接线方式:螺丝端子
    - 绝缘材料:聚酰胺(PA)
    - 燃烧等级(根据UL 94):V0
    - 接触表面:镀锡
    - 最大剥线长度:8mm
    - 紧固扭矩:最小0.5Nm,最大0.6Nm
    - 最小导线截面(实心/绞合):0.2mm²
    - 最大导线截面(实心/绞合):2.5mm²
    - UL/CUL认证导线截面范围:24至12AWG

    产品特点和优势


    - 紧凑设计:7.62mm的节距使得产品在有限的空间内仍能提供稳定的电气连接。
    - 双钢弹簧设计:特别针对温度和功率波动进行了优化设计,能够提供额外的安全性。
    - 高电流承载能力:16A的额定电流,同时具备600V的UL认证,确保了高负载下的稳定性。
    - 优异的机械和电气性能:由优质材料制成,耐高温,耐用性强,适应各种恶劣环境。

    应用案例和使用建议


    该产品常用于工业控制柜、开关电源和分布式控制系统中。例如,在一个自动化生产线中,使用该插头连接电机和传感器,可以保证系统的稳定运行。在实际应用中,建议在布线时考虑线路负载及环境温度的影响,确保选择合适的导线截面以避免过载风险。

    兼容性和支持


    该插头组件与其他标准电气设备高度兼容。厂商提供了详尽的技术支持和维护服务,包括在线文档、用户指南和产品培训,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:如何正确紧固螺丝?
    解决办法:使用合适的扭矩扳手,按照制造商提供的最小(0.5Nm)和最大(0.6Nm)紧固扭矩值进行紧固。
    2. 问题:导线无法插入怎么办?
    解决办法:检查导线是否符合规定的最小和最大截面要求,必要时使用压接工具或剥线钳进行处理。
    3. 问题:产品出现烧焦或损坏的情况怎么办?
    解决办法:检查接线是否正确,是否有短路或过载现象。如无误,则需更换插头组件并重新接线。

    总结和推荐


    GMSTB 2.5 HCV/12-ST-7.62插头组件是一款性能优越、可靠性高的电子元器件产品。其紧凑设计、高效的电流承载能力和广泛的应用范围使其在市场上具有很强的竞争力。对于需要稳定、可靠电气连接的应用场合,我们强烈推荐使用此产品。此外,厂商提供的技术支持和售后服务也是选择该产品的另一个重要原因。

1714375参数

参数
长*宽*高 21mm*91.22mm*17.5mm
安装方式 自由悬挂,螺纹安装
零件状态 在售
包装方式 散装

1714375厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1714375数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1714375 1714375数据手册

1714375封装设计

查看详情并下载
Symbol
Footprint
3D Model
