3273504

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX6/18X2,5-GGY,PTFIX 6/18X2,5-G GY
供应商型号: 1363239
供应商: 海外现货
标准整包数: 8

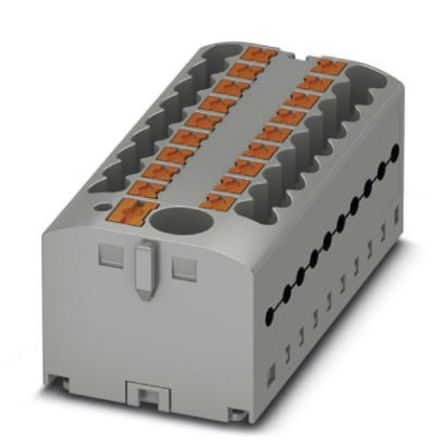

PHOENIX CONTACT 背板连接器 - 配件 3273504

3273504概述

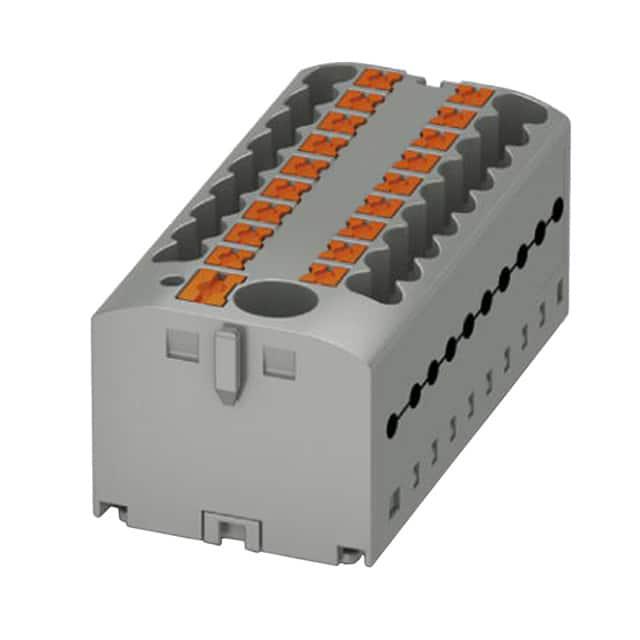

    PTFIX 6/18X2.5-G GY 分布块技术手册

    产品简介


    PTFIX 6/18X2.5-G GY 是一款基础型终端块,具有供电功能,广泛应用于配电系统中。其独特的设计允许通过导电轴实现块与块之间的桥接。这款终端块可提供多种颜色选择,便于识别和区分不同的电路。适用于各种工业控制和配电设备。

    技术参数


    - 电气参数
    - 额定电压(UN):450 V
    - 额定电流(IN):24 A
    - 最大负载电流:32 A(导体截面积为4 mm²)
    - 最大总电流:57 A(导体截面积为10 mm²)
    - 耐压等级:6 kV
    - 接线方式:Push-in 连接
    - 导体截面积:0.14 mm² - 4 mm²
    - 线规范围:AWG 26 - 12
    - 宽度:56.5 mm
    - 高度:22.7 mm
    - 尺寸:56.5 mm x 28.6 mm x 22.7 mm
    - 机械参数
    - 温度指数(绝缘材料):130°C
    - 绝缘材料等级:PA(聚酰胺)
    - 气候污染等级:3级
    - 过电压类别:III类
    - 相对温度指数:130°C
    - 静态绝缘材料在低温下的表现:-60°C
    - 防火等级:V0(UL 94)

    产品特点和优势


    - 时间节省:由于无需手动桥接,安装时间可节省高达80%。
    - 便捷连接:采用无工具推入式直接连接技术,简化了导体的连接过程。
    - 清晰标识:提供多种颜色选项,便于区分不同的电路,使接线更清晰。
    - 灵活安装:支持DIN导轨安装、直接安装或粘贴安装。
    - 空间节省:采用横置安装,可在DIN导轨上节省高达50%的空间。

    应用案例和使用建议


    PTFIX 6/18X2.5-G GY 分布块广泛应用于工业控制系统、配电盘和电力分配系统中。例如,在铁路车辆上,这些分布块可用于高压和安全关键系统中。建议在安装时遵循制造商的指导,确保正确安装和使用。

    兼容性和支持


    - 兼容性:PTFIX 6/18X2.5-G GY 与各种标准兼容,如IEC 60998-2-2 和 UL 94 V0。它还可与多种DIN导轨安装装置和其他相关配件配合使用。
    - 支持:凤凰接触公司提供全面的技术支持和维护服务,确保客户能够充分利用产品的各项功能。

    常见问题与解决方案


    1. Q: 如何进行正确的导体连接?
    - A: 使用无工具推入式连接技术,将导体插入到合适的插槽中即可完成连接。
    2. Q: 如何判断产品的耐高温能力?
    - A: 查看产品数据表中的“相对温度指数”参数,该值为130°C。
    3. Q: 在何种情况下需要更换分布块?
    - A: 当发现连接点出现异常热现象或电气故障时,建议更换新的分布块。

    总结和推荐


    PTFIX 6/18X2.5-G GY 分布块以其高效的时间节省、便捷的连接技术和灵活的安装选项,在工业控制系统中表现出色。其高可靠性、耐用性和合规性使其成为市场上极具竞争力的产品。我们强烈推荐在工业控制系统和配电系统中使用这款产品。

3273504参数

参数
长*宽*高 28.19mm*56mm*21.2mm
安装方式 直接安装
零件状态 在售
包装方式 散装

3273504厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273504数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273504 3273504数据手册

3273504封装设计

查看详情并下载
Symbol
Footprint
3D Model
