3000691

产品分类: 接线座- 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,COMBI插座,PPC6/1-LBU,Phoenix Contact 插拔式接线端子 插座, PPC 6/1-L BU系列, 1 kV, 推入式
供应商型号: Q-3000691
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 接线座- 其他 3000691

3000691概述

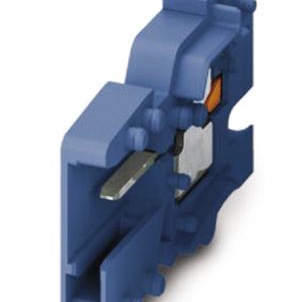

    # COMBI Receptacle PPC 6/1-L BU 技术手册

    产品简介


    基本信息
    产品名称: COMBI 接收端子(型号:PPC 6/1-L BU)
    产品编号: 3000691
    品牌: Phoenix Contact
    产品类型: 接收端子
    主要功能: 用于电缆沟道和分配箱内的插针安全和紧凑式安置。支持自组装的插拔式连接,适用于铁路应用及工业自动化。
    应用领域: 铁路行业、机器制造、工厂建设

    技术参数


    - 基本规格:
    - 额定电压: 1000 V
    - 额定电流: 41 A
    - 接线方式: 推入式 / 插拔式连接
    - 接线位置数: 2
    - 位置数: 1
    - 截面积范围: 0.5 mm² - 10 mm²
    - AWG 范围: 20 - 8
    - 宽度: 8.2 mm
    - 高度: 24.7 mm
    - 颜色: 蓝色
    - 连接数据:
    - 连接方式: 推入式 / 插拔式连接
    - 剥线长度: 12 mm
    - 符合标准: IEC 61984
    - 导体截面积:
    - 固态最小值: 0.5 mm²
    - 固态最大值: 10 mm²
    - 灵活最小值: 0.5 mm²
    - 灵活最大值: 6 mm²
    - 柔性导体带套筒: 最小 0.5 mm²,最大 6 mm²
    - 双绞导体带套筒: 最小 0.5 mm²,最大 1.5 mm²
    - 环境要求:
    - 污染等级: 3
    - 过电压类别: III
    - 绝缘材料组: I
    - 最高功率耗散: 1.31 W
    - 温度指数:
    - 绝缘材料温度指数 (UL 746 B): 130°C
    - DIN EN 60216-1 (VDE 0304-21): 125°C
    - 在低温下的静态绝缘材料应用: -60°C
    - 火灾行为:
    - 铁路车辆防火 (DIN 5510-2): 通过测试
    - 火焰测试方法 (DIN EN 60695-11-10): V0
    - 氧气指数 (DIN EN ISO 4589-2): >32%
    - NF F16-101, NF F10-102 分类 I 2, F 2
    - 表面可燃性 (NFPA 130, ASTM E 162): 通过
    - 烟雾光学密度 (NFPA 130, ASTM E 662): 通过
    - 烟雾毒性 (NFPA 130, SMP 800C): 通过
    - 热释放量 (NFPA 130, ASTM E 1354): 27.5 MJ/kg
    - 铁路车辆防火 (DIN EN 45545-2): R22 HL 1 - HL 3, R23 HL 1 - HL 3, R24 HL 1 - HL 3, R26 HL 1 - HL 3

    产品特点和优势


    - 安全可靠: 该接收端子专为铁路应用设计,经过严格测试确保在高电压和高电流下的可靠性。
    - 空间节省: 设计紧凑,仅 8.2 mm 宽度,适合电缆沟道和分配箱内的空间有限区域。
    - 自我安装: 支持推入式连接技术,允许用户自行组装,简化安装过程并减少维护成本。
    - 多用途连接: 支持不同类型的导体,适用范围广,灵活应用于多种场合。

    应用案例和使用建议


    - 铁路行业: 该产品已成功应用于铁路车辆中,确保系统在高负载和极端条件下的安全性。
    - 机器制造: 适用于工业设备内部布线,特别是在需要安全和高效连接的地方。
    - 使用建议:
    - 在接线时确保剥线长度符合规定,避免接触不良。
    - 定期检查连接状态,确保长期稳定运行。

    兼容性和支持


    - 兼容性: 该接收端子符合 IEC 61984 和其他相关标准,易于与其他标准兼容的设备连接。
    - 厂商支持: 凭借凤凰集团的专业技术支持和售后服务,为用户提供全方位的支持。

    常见问题与解决方案


    1. 问题: 导体剥线长度不正确。
    - 解决办法: 确保使用正确的剥线长度(12 mm),参照安装指南进行操作。
    2. 问题: 连接稳定性差。
    - 解决办法: 检查接线端子是否有松动,重新压接并确保稳固连接。
    3. 问题: 产品过热。
    - 解决办法: 检查是否超过额定电流,并确保良好的散热环境。

    总结和推荐


    该 COMBI 接收端子 PPC 6/1-L BU 具有出色的可靠性和多功能性,特别适用于铁路行业和工业自动化领域。其紧凑的设计和简易安装使其成为同类产品中的佼佼者。经过广泛测试和认证,它能够满足严苛的应用需求。因此,强烈推荐使用这款产品以提高系统的整体性能和安全性。

3000691参数

参数
长*宽*高 47mm*8.2mm*24.7mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3000691厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3000691数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 其他 PHOENIX CONTACT 3000691 3000691数据手册
