1728280

厂牌: PHOENIX CONTACT

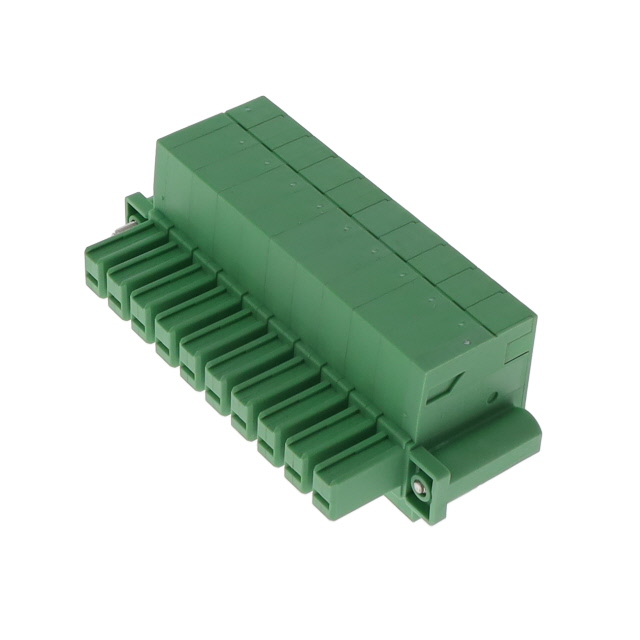

产品描述: Phoenix Contact 7.62mm间距10p插拔式接线端子 插头, TSPC 5/10-STF-7.62系列, 1 kV, 弹簧式接线端子, 绿色
供应商型号: 1728280-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1728280

1728280概述

    # TSPC 5/10-STF-7,62 Printed-Circuit Board Connector

    产品简介


    基本介绍
    TSPC 5/10-STF-7,62 是一款由 Phoenix Contact 提供的印刷电路板连接器。这种连接器主要用于电力分配系统中的高速数据传输和电源管理。其主要功能是实现可靠的电连接,确保电流的安全稳定传输。该产品广泛应用于工业自动化、通信设备、汽车电子和楼宇自动化等领域。

    技术参数


    主要技术规格
    - 额定电流(IN):41 A
    - 最大负载电流:41 A
    - 额定电压(III/2):1000 V
    - 额定电压(III/3):1000 V
    - 额定电压(II/2):1000 V
    - 绝缘材料:PA(聚酰胺)
    - 绝缘材料阻燃等级:UL 94 V0
    - 额定冲击电压(III/3):8 kV
    - 额定冲击电压(III/2):8 kV
    - 额定冲击电压(II/2):6 kV
    - 适用导线截面:固体导线:0.2 mm² 至 10 mm²;绞合导线:0.2 mm² 至 6 mm²
    - 接触间距:7.62 mm
    - 连接方式:弹簧笼式连接
    - 颜色:绿色
    - 端子数量:10 个
    使用环境
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    独特功能与优势
    - 快速连接技术:采用无工具直接插拔原理,使得安装更为快捷简便。
    - 简易电位分配:每个触点都有两个端子点,方便进行电位分配。
    - 额外特性:带有螺纹法兰,以增强机械稳定性。
    - 超高可靠性:内置双钢弹簧设计,确保最高的接触可靠性。
    - 双重连接插针:具有推入式弹簧笼插头,支持双重连接。
    - 编码配置:具有 CP-PC RD 编码配置,提高互换性和兼容性。

    应用案例和使用建议


    实际应用案例
    该连接器广泛应用于需要高电流和高电压安全传输的场合,例如工业自动化控制柜、变频器和电机驱动装置。通过连接多个 PCB 板,可实现复杂的信号和电源连接。
    使用建议
    - 在安装时确保所有导线都按照制造商规定的范围选择合适的截面积。
    - 定期检查连接器的接触情况,以确保长期稳定的电连接。
    - 当环境温度较高时,根据温度降额曲线调整载流能力,确保安全运行。

    兼容性和支持


    兼容性
    TSPC 5/10-STF-7,62 连接器与同系列的其他型号具有良好的兼容性,可用于多种规格的 PCB 板。此外,还通过了多项国际认证标准,如 UL 认证、cUL 认证和 GOST 认证,这使其在全球范围内具有广泛的兼容性。
    支持与维护
    Phoenix Contact 提供详尽的产品文档和客户支持,包括安装指南、故障排除手册和技术咨询。如有需要,用户可以联系当地的 Phoenix Contact 服务中心获得进一步的支持。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:连接器安装后,电气连接不稳定。
    - 解决方法:检查导线截面积是否符合规定,重新插入导线并确保其紧固。
    2. 问题:连接器出现过热现象。
    - 解决方法:查看环境温度是否超出额定范围,根据温度降额曲线调整负载电流。
    3. 问题:连接器无法顺利插入。
    - 解决方法:确认插头是否正确对齐,避免损坏插针。

    总结和推荐


    综合评估
    TSPC 5/10-STF-7,62 连接器以其卓越的可靠性和高效的连接技术,在众多应用中表现优异。其独特的设计不仅提高了操作便利性,还增强了安全性。总体而言,这款连接器适用于多种工业应用,并且得到了广泛的行业认可。
    推荐
    鉴于其出色的性能和多功能性,强烈推荐使用 TSPC 5/10-STF-7,62 连接器。无论是在新项目开发还是现有系统的升级中,这款连接器都是一个理想的选择。

1728280参数

参数
长*宽*高 41.45mm*91.42mm*35.05mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1728280厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1728280数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1728280 1728280数据手册

1728280封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.9592 ¥ 267.4586
10+ $ 31.4766 ¥ 263.4201
库存: 48
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 267.45
