3040449

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,SPDB2,5/5,Phoenix Contact 5p插拔式接线端子 插头, SPDB 2.5/ 5系列, 500 V, 弹簧式接线端子, 灰色
供应商型号: 3040449-ND
供应商: Digi-Key
标准整包数: 1

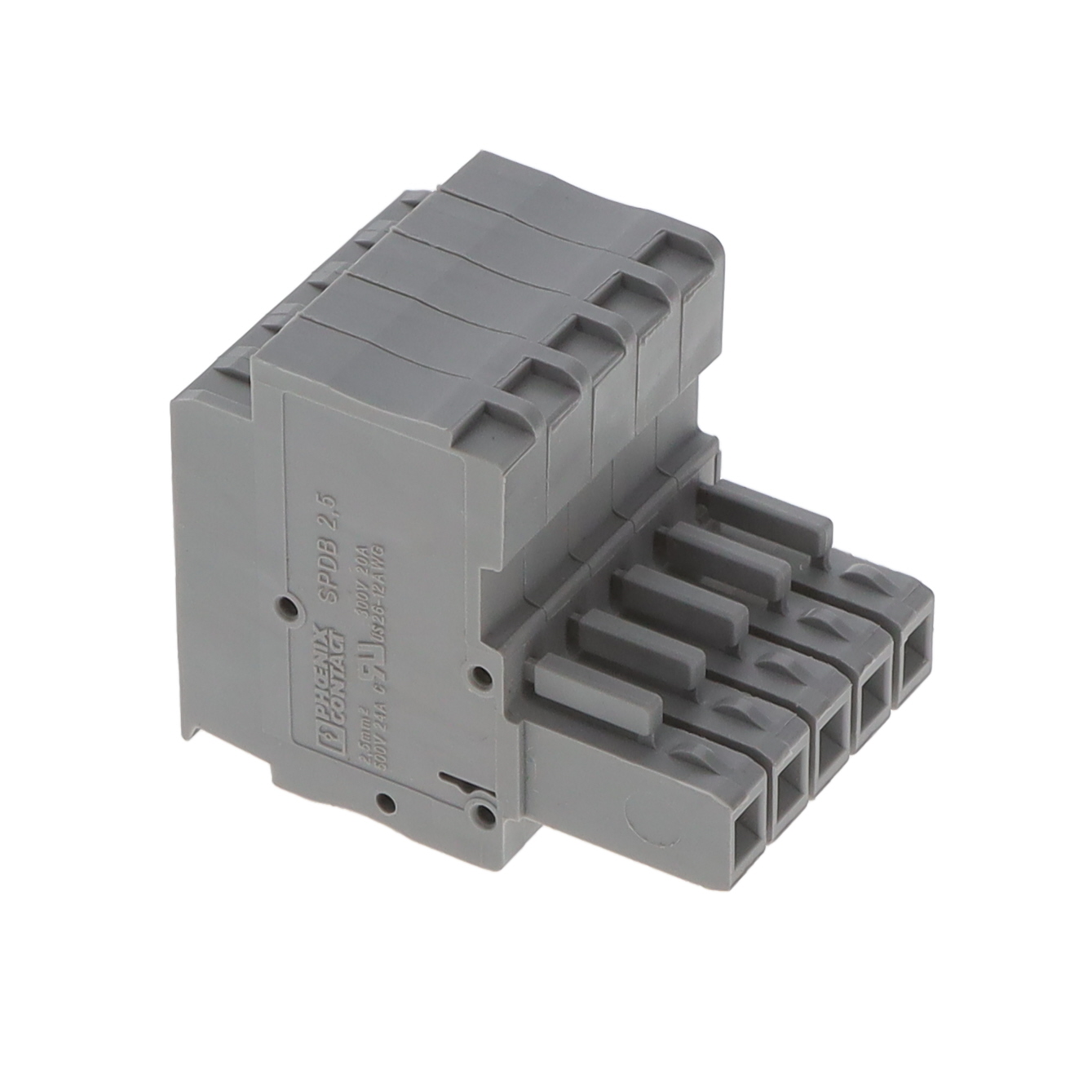

PHOENIX CONTACT 插接式连接器 3040449

3040449概述

    # SPDB 2,5/5 技术手册

    产品简介


    SPDB 2,5/5 是一款由 PHOENIX CONTACT 生产的弹簧夹接线端子,属于连接器系列的产品。它具有广泛的用途,特别适用于需要高可靠性连接的应用场合,例如工业自动化、电力系统及各类控制系统。该接线端子具备出色的电流承载能力和耐环境性能,能够在各种严苛的环境中稳定运行。

    技术参数


    尺寸规格
    - 宽度:26 mm
    - 长度:32.7 mm
    - 高度:39 mm
    主要电气特性
    - 最大负载电流:24 A(适用导体截面积为 2.5 mm²)
    - 额定浪涌电压:6 kV
    - 污染等级:3 级
    - 浪涌电压类别:III 类
    - 绝缘材料组别:I 组
    - 额定电压:500 V
    - 连接方式:符合 IEC 61984 标准的弹簧夹接线
    导体连接范围
    - 实心导体:最小 0.08 mm²,最大 4 mm²
    - 多股导体:最小 0.08 mm²,最大 2.5 mm²
    - 导线直径范围:AWG 28 至 12
    特殊认证
    - 认证机构:BV, CSA, CUL, DNV, GL, GOST, LR, UL

    产品特点和优势


    SPDB 2,5/5 弹簧夹接线端子的最大优点在于其卓越的机械强度和可靠性。使用弹簧夹接线可以确保长期稳定的电接触,从而减少由于振动引起的连接松动。此外,其高负载电流能力使其适用于需要处理大电流的应用。该产品还通过多项国际标准认证,如 IEC 61984 和 UL 等,这进一步保证了其品质和可靠性。

    应用案例和使用建议


    应用场景
    SPDB 2,5/5 接线端子广泛应用于工业自动化控制柜、电源配电盘和各类传感器信号连接等领域。例如,在电力系统的配电箱中,该接线端子能够可靠地连接主电路和分支电路,提供稳定可靠的电流传输。
    使用建议
    为了确保最佳的连接效果,建议在安装前检查导体的截面尺寸是否匹配。对于多股导体,最好使用带有塑料套管的压接端子来确保导体与接线端子之间的良好接触。此外,应定期检查连接处的紧固情况,以防止因振动导致的松动现象。

    兼容性和支持


    SPDB 2,5/5 接线端子设计灵活,可与多种标准配件兼容,如应力释放套件和插拔桥接器等。这些配件不仅能提高系统的整体安全性,还能简化维护操作。PHOENIX CONTACT 提供全方位的技术支持和售后服务,确保客户能够得到及时有效的帮助。

    常见问题与解决方案


    常见问题
    1. 连接松动,出现过热现象。
    2. 导体无法正确插入接线端子。
    解决方案
    1. 检查连接部位是否紧固,必要时使用专用工具重新紧固螺丝。
    2. 确认导体的截面尺寸是否合适,不合适的导体可能导致连接不良。建议更换合适尺寸的导体或使用合适的端子进行压接。

    总结和推荐


    综上所述,SPDB 2,5/5 接线端子凭借其优异的电气性能和可靠性,成为工业应用中不可或缺的一部分。它不仅满足了高标准的认证要求,而且提供了丰富的配件选择,便于用户根据具体需求进行定制。因此,我强烈推荐该产品用于各种高要求的电气连接场合。

3040449参数

参数
长*宽*高 32.7mm(长度)*26mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3040449厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3040449数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3040449 3040449数据手册

3040449封装设计

查看详情并下载
Symbol
Footprint
3D Model
