3031076

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,ST1,5,菲尼克斯 直通式接线端子 , ST 1.5系列, 单层, 灰色, 弹簧夹端接, 17.5A
供应商型号: 3031076
供应商: 云汉优选
标准整包数: 100
PHOENIX CONTACT 端子 - 线对板端子 3031076

3031076概述

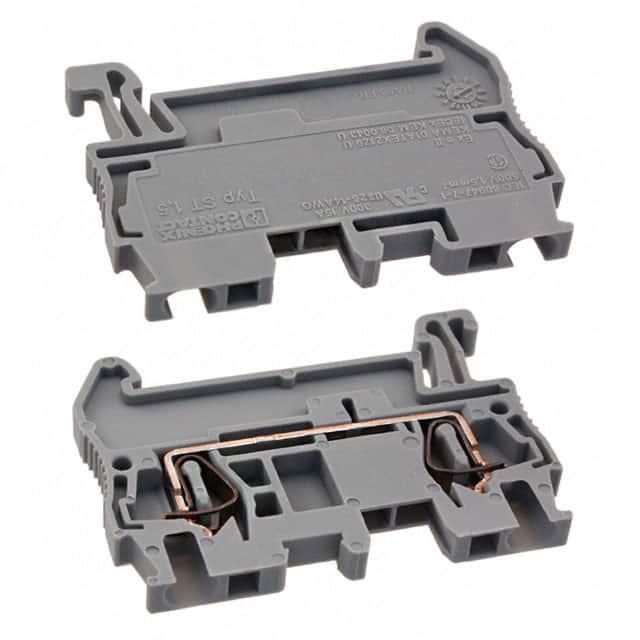

    # PHOENIX CONTACT ST 1,5 Feed-through Modular Terminal Block 技术手册

    1. 产品简介


    产品类型及功能
    PHOENIX CONTACT 的 ST 1,5 是一款适用于工业自动化领域的穿通式接线端子。它采用弹簧夹连接方式,广泛应用于电力、机械、交通、建筑等领域。ST 1,5 主要用于电气连接中导线固定和传导电流,具备快速安装和可靠连接的特点。
    应用领域
    - 电力系统:控制柜内的信号传输与配电管理。
    - 工业自动化:PLC和传感器之间的信号连接。
    - 交通行业:轨道交通车辆中的电源布线。
    - 其他工业用途:如电梯、机械制造等。

    2. 技术参数


    | 参数名称 | 技术指标 |

    | 型号 | ST 1,5 |
    | 订货编号 | 3031076 |
    | 连接方式 | 弹簧夹连接 |
    | 导线截面范围 | 固体导线:0.08 mm² - 1.5 mm² |
    多股导线:0.08 mm² - 1.5 mm² |
    | 最大额定负载电流 | 17.5 A(对应 1.5 mm² 导线) |
    | 额定电压 | 500 V |
    | 污染等级 | 3 |
    | 冲击耐压类别 | III |
    | 绝缘材料组 | I |
    | 绝缘材料 | PA(聚酰胺) |
    | 不可燃性等级 | UL 94 V0 |
    | 宽度 | 4.2 mm |
    | 长度 | 48.5 mm |
    | 高度(标准导轨) | NS 35/7.5:36.5 mm |
    NS 35/15:44 mm |

    3. 产品特点和优势


    特点
    1. 快速连接:弹簧夹设计确保快速安装,提高工作效率。
    2. 高可靠性:符合 IEC 60947-7-1 标准,确保连接的稳定性和安全性。
    3. 宽适用范围:支持从 0.08 mm² 到 1.5 mm² 的导线,满足多种应用场景需求。
    4. 防火性能:绝缘材料 PA 符合 UL 94 V0 等级,确保安全。
    5. 紧凑设计:宽度仅 4.2 mm,适合空间有限的安装环境。
    优势
    - 耐用性强:高强度材料保证长期稳定运行。
    - 多认证支持:获得 CB、CSA、UL、VDE 等多项国际认证。
    - 环保合规:符合 RoHS 和 WEEE 标准,绿色环保。

    4. 应用案例和使用建议


    应用案例
    ST 1,5 接线端子广泛应用于工业自动化控制柜中,例如:
    - 电机驱动系统的接线终端。
    - 传感器信号采集点的可靠连接。
    - 箱体内部电气回路的分支连接。
    使用建议
    1. 在安装时,应确保导线截面匹配端子的规格要求。
    2. 选择合适的工具(如螺丝刀),避免过度施力导致损坏。
    3. 对于多芯电缆,推荐使用带有塑料套管的 Twin 接头以提升连接质量。
    4. 定期检查连接处,确保无松动现象。

    5. 兼容性和支持


    兼容性
    - 支持标准 DIN 导轨安装(如 NS 35/7.5 和 NS 35/15)。
    - 可搭配附件(如 ATP-ST、CLIPFIX、FBS 系列桥接器)实现更多功能扩展。
    支持和服务
    - 提供在线技术支持和售后服务。
    - 用户可通过 PHOENIX CONTACT 官方网站下载完整的产品文档和技术资料。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线无法牢固插入端子 | 检查导线是否满足最小剥线长度要求 10 mm。 |
    | 端子连接不稳定 | 确保安装过程中螺钉已拧紧至规定扭矩。 |
    | 长时间使用后接触电阻增加 | 更换端子并重新安装以恢复良好接触。 |

    7. 总结和推荐


    综合评估
    ST 1,5 接线端子凭借其高效的连接性能、广泛的适用范围和可靠的稳定性,在工业自动化领域表现优异。其紧凑设计和多认证支持使其成为市场上极具竞争力的产品。
    推荐结论
    对于需要高性能、可靠性的电气连接场景,强烈推荐使用 ST 1,5 接线端子。无论是初始安装还是后期维护,该产品都能为用户带来极佳体验。
    PHOENIX CONTACT 提供的全方位支持也进一步提升了产品的市场吸引力。

    最终评分:★★★★★

3031076参数

参数
长*宽*高 48.5mm*4.2mm*44mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装

3031076厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
