1746583

厂牌: PHOENIX CONTACT

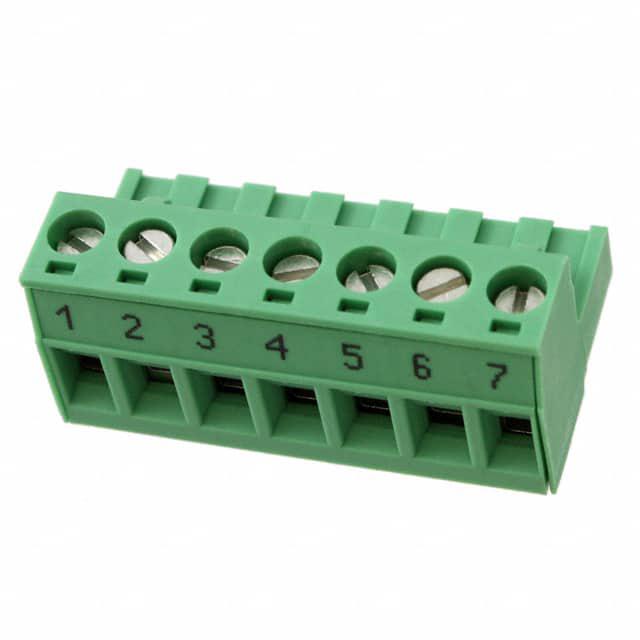

产品描述: 菲尼克斯,MSTB2,5/7-ST-5,08BD:1-7,PCB插拔式连接器,Phoenix Contact 5.08mm间距7p插拔式接线端子 插头, MSTB 2.5/ 7-ST-5.08 BD:1-7系列, 320 V, 螺钉拧紧, 绿色
供应商型号: PY-1746583
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1746583

1746583概述


    产品简介


    本产品为PCB连接器,型号为MSTB 2,5/7-ST-5,08 BD:1-7,主要用于印刷电路板上的连接。该连接器拥有7个位置,间距为5.08毫米,能够承载高达12安培的电流。产品设计符合IEC 61984标准,确保了其在各类电气工程中的可靠性和安全性。

    技术参数


    - 产品类型:PCB连接器
    - 型号:MSTB 2,5/7-ST-5,08 BD:1-7
    - 位置数:7
    - 间距:5.08毫米
    - 额定电压(III/3):250伏特
    - 额定电流:12安培
    - 接触电阻:1.3毫欧姆
    - 连接方法:螺钉连接,带张力套筒
    - 导线/PCB连接方向:0度
    - 适用导线截面:刚性导线0.2平方毫米至2.5平方毫米,柔性导线0.2平方毫米至2.5平方毫米
    - 环境温度范围(操作):-40°C 至 100°C
    - 环境温度范围(存储/运输):-40°C 至 70°C
    - 相对湿度(存储/运输):30% 至 70%
    - 认证:通过UL, CSA, VDE认证

    产品特点和优势


    1. 可靠的连接原理:采用广泛认可的连接方式,适用于全球各地的应用场景。
    2. 低温升:由于最大接触力的作用,该连接器具有较低的温度升高,提高了长期使用的稳定性。
    3. 连接两个导体的能力:支持单个接点同时连接两根相同截面的导线,方便快捷。

    应用案例和使用建议


    该PCB连接器适用于多种电子设备的内部布线,如工业控制系统、通信设备和汽车电子等。例如,在一个自动化控制系统中,此连接器可用于连接不同模块之间的信号线。
    使用建议:
    - 在安装时务必严格按照手册中的要求进行,特别是对于螺钉的拧紧扭矩,应在0.5 Nm到0.6 Nm之间。
    - 对于导线的选择,建议使用经过推荐的压接工具进行处理,以确保连接的可靠性。
    - 在高温环境下使用时,需注意连接器的工作温度范围,避免因过热导致故障。

    兼容性和支持


    该产品属于COMBICON MSTB 2,5系列,与该系列中的其他产品具有良好的兼容性。厂商提供详细的安装和维护指南,用户可以通过访问厂商网站获取更多技术支持和文档资料。

    常见问题与解决方案


    1. Q: 导线连接不稳定怎么办?
    A: 确保导线正确插入并锁紧,检查导线截面是否在0.2平方毫米至2.5平方毫米范围内,必要时可更换适合的压接工具。
    2. Q: 螺钉容易松动怎么办?
    A: 确认螺钉的拧紧扭矩是否符合0.5 Nm到0.6 Nm的范围,可以使用扭力扳手进行校准。
    3. Q: 连接器出现发热怎么办?
    A: 检查是否有松动的连接,确保连接器处于正确的闭合状态,必要时更换新的连接器。

    总结和推荐


    综合来看,MSTB 2,5/7-ST-5,08 BD:1-7是一款具备高可靠性和广泛应用领域的PCB连接器。它在多种环境条件下均能保持良好的性能,特别适用于工业控制和自动化系统等领域。如果您需要一款稳定可靠的连接器产品,这款连接器是值得考虑的选择。

1746583参数

参数
长*宽*高 18.3mm(长度)*30.48mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

1746583厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1746583数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1746583 1746583数据手册

1746583封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 11.8
500+ ¥ 11.6112
库存: 50
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 590
