1716674

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT

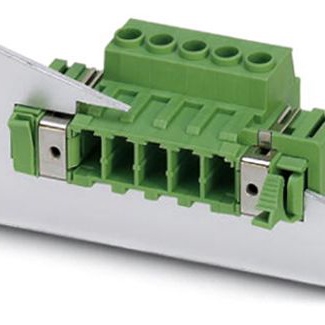

产品描述: 菲尼克斯,直通插头,DFK-PC5/8-STF-7,62,Phoenix Contact 7.62mm间距8p插拔式接线端子 直通插头, DFK-PC 5/ 8-STF-7.62系列, 1 kV, 螺钉拧紧
供应商型号: 651-1716674
供应商: Mouser
标准整包数: 1

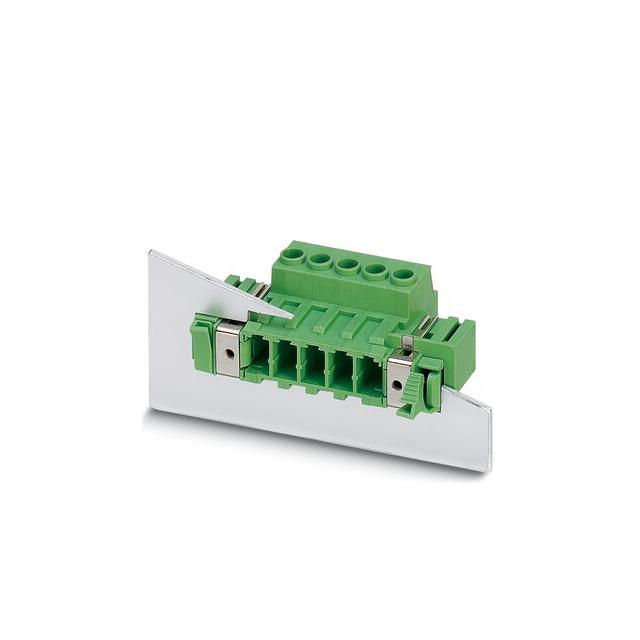

PHOENIX CONTACT 插接式连接器 1716674

1716674概述

    电子元器件产品技术手册:DFK-PC 5/8-STF-7,62

    产品简介


    DFK-PC 5/8-STF-7,62 是一款适用于印刷电路板(PCB)的接线端子连接器,具备多种应用领域的潜力。这种连接器设计用于与PC 5插头配合使用,能够在高电流和高电压环境中稳定运行,广泛应用于工业自动化、电力传输和分配系统等领域。

    技术参数


    - 额定电流:41A
    - 额定电压(III/2):1000V
    - 最大额定电压(III/3):1000V
    - 最大冲击电压(III/2):8kV
    - 最大冲击电压(III/3):8kV
    - 最大冲击电压(II/2):6kV
    - 绝缘材料:PA
    - 阻燃等级(UL 94):V0
    - 针距:7.62mm
    - 螺丝连接:M3
    - 最小/最大扭力:0.7Nm / 0.8Nm
    - 导体截面积:6mm²(实心),最大为10mm²(实心);4mm²(带塑料套管的绞合)
    - 兼容导体规格(AWG/kcmil):24-10
    - 尺寸:
    - 宽度:53.34mm
    - 厚度:19.54mm
    - 长度:36.55mm

    产品特点和优势


    DFK-PC 5/8-STF-7,62具有以下显著特点:
    - 兼容性强:与PC 5插头完美匹配,便于安装和维护。
    - 耐用性高:采用高阻燃级别的PA绝缘材料,能够承受8kV的冲击电压。
    - 灵活的连接方式:支持螺丝连接和工具自由安装的卡扣机制,适用于不同厚度的面板。
    - 高载流能力:在1000V下可承载高达41A的电流,适合高电流负载的应用场合。
    - 环保:符合UL 94 V0标准,安全可靠,适用于各种恶劣的工作环境。

    应用案例和使用建议


    DFK-PC 5/8-STF-7,62主要用于工业自动化系统和电力分配系统中,尤其适用于需要高电流和高电压稳定传输的应用场合。在实际使用中,可以遵循以下建议:
    - 在连接导线时,确保选用适当的导线截面,避免因过细或过粗的导线造成接触不良或热量过多的问题。
    - 严格按照手册提供的扭矩值拧紧螺丝,以保证连接稳固可靠。
    - 针对不同的应用需求,合理选择合适的面板安装方式,确保产品稳定安装和良好散热。

    兼容性和支持


    DFK-PC 5/8-STF-7,62与PC 5插头完美兼容,易于集成到现有的系统中。制造商提供了详尽的技术支持和售后服务,确保用户能够顺利进行产品选型、安装及后续维护工作。

    常见问题与解决方案


    - 问题1:如何正确选择导线截面?
    解决方法:参考产品手册中的导体截面积参数,根据实际应用中的电流需求选择合适的导线截面。

    - 问题2:连接螺丝松动怎么办?
    解决方法:重新拧紧螺丝至规定的扭矩值,确保连接稳固。
    - 问题3:如何确定正确的安装位置?
    解决方法:仔细阅读手册中的安装指南,按照要求确定安装位置并进行固定。

    总结和推荐


    DFK-PC 5/8-STF-7,62凭借其出色的载流能力和高度的可靠性,在电力分配和工业自动化领域展现出极高的竞争力。对于需要高电流和高电压稳定传输的应用场合,它是一个理想的选择。因此,我们强烈推荐此款产品给需要高性能连接器的用户。

    通过上述内容,我们可以看出DFK-PC 5/8-STF-7,62是一款非常可靠且实用的电子元器件,适用于多种应用场景,具备优秀的电气特性和可靠的性能表现。

1716674参数

参数
长*宽*高 48.95mm*95.58mm*26.24mm
安装方式 卡锁安装,法兰安装
零件状态 在售
包装方式 散装

1716674厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1716674数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1716674 1716674数据手册

1716674封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.792 ¥ 285.5424
10+ $ 32.4 ¥ 273.78
25+ $ 31.4604 ¥ 265.8404
50+ $ 29.4315 ¥ 248.6962
100+ $ 27.0795 ¥ 228.8218
250+ $ 25.0215 ¥ 211.4317
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 285.54
直接购买
加入购物车
