2900189

产品分类: 其他工具
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact
供应商型号: 8575454
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他工具 2900189

2900189概述


    产品简介

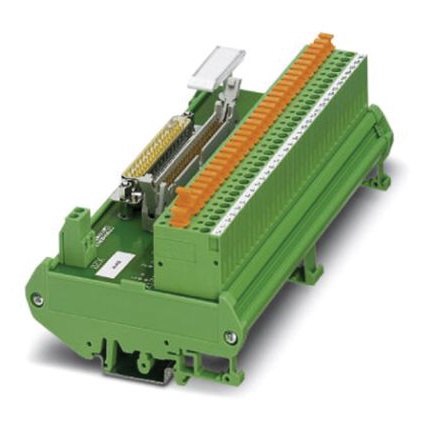

    本文介绍的是Phoenix Contact公司的UM-D37SUB/M/HC3/AIO/FMT接口模块。这是一种专门用于Honeywell C300系列控制器的模块,能够通过37位D-SUB或50位FLK连接器与控制系统的其他部分进行通信。这款模块的主要功能是提供一个弹簧式夹线端子(Spring-cage terminal)以方便连接和断开电缆,适合于工业自动化、过程控制等领域的应用。其典型应用场景包括大型工业控制系统中的信号传输和转换。

    技术参数


    - 尺寸
    - 宽度:170 mm
    - 高度:90 mm
    - 深度:59 mm
    - 环境条件
    - 工作环境温度:-20°C 至 50°C
    - 储存/运输环境温度:-20°C 至 70°C
    - 电气参数
    - 最大可承受工作电压:30 V DC
    - 每分支的最大允许电流:100 mA
    - 浪涌电压等级:0.8 kV
    - 连接数据
    - 连接方法:弹簧式夹线端子
    - 导线截面积(固体导体):最小0.2 mm²,最大1.5 mm²
    - 导线截面积(绞合导体):最小0.2 mm²,最大1.5 mm²
    - 导线截面积(AWG/kcmil):最小24,最大16
    - 剥线长度:8 mm
    - 标准/认证
    - 符合DIN EN 50178标准
    - 支持的控制器
    - Honeywell C300系列
    - 非冗余I/O卡:TDIL01, TDOB01, TAOX01, TAIX01
    - 冗余I/O卡:TDIL11, TDOB11, TAOX11, TAIX11

    产品特点和优势


    1. 高可靠性:采用弹簧式夹线端子设计,确保长期稳定的连接性能。
    2. 广泛适用性:支持多种型号的Honeywell C300控制器,能够灵活适应不同的应用需求。
    3. 环境适应性强:可在宽广的工作温度范围内稳定运行,适用于各种恶劣工业环境。
    4. 符合标准:通过DIN EN 50178标准认证,保证产品质量和安全性。

    应用案例和使用建议


    该接口模块主要用于工业自动化控制系统中的信号传输。例如,在一个石油精炼厂的控制系统中,可以将此模块作为信号转换器,将PLC控制器的数字信号转换为适合远距离传输的模拟信号,从而实现长距离的数据传输。使用时应注意以下几点:
    1. 确保所有连接正确无误,避免短路。
    2. 定期检查和维护连接器,确保其可靠连接。
    3. 在安装前,先确认所有使用的电缆规格符合模块的要求。

    兼容性和支持


    该模块与Honeywell C300系列控制器高度兼容,并且支持多个I/O卡型号。此外,厂商提供了详细的用户手册和技术支持,帮助用户解决在使用过程中可能遇到的各种问题。用户可以通过制造商的官方网站下载相关文档和软件,以便更好地理解和操作该模块。

    常见问题与解决方案


    1. 问题:模块安装后无法正常工作
    - 解决方案:检查所有连接是否正确无误,特别是电源和信号线是否已正确连接。
    2. 问题:模块温度过高
    - 解决方案:确认工作环境温度是否超过模块的额定范围,必要时可采取散热措施。
    3. 问题:信号传输不稳定
    - 解决方案:检查所使用的电缆是否符合规格要求,更换质量更好的电缆可能会改善信号传输稳定性。

    总结和推荐


    综上所述,Phoenix Contact的UM-D37SUB/M/HC3/AIO/FMT接口模块是一款高性能、高可靠性的工业级信号转换器。它具有广泛的适用性、强大的环境适应能力和出色的性能表现,特别适用于需要长距离数据传输的工业自动化系统。如果您正在寻找一款稳定可靠的接口模块,那么这款产品无疑是一个值得考虑的选择。

2900189参数

参数
长*宽*高 170mm*170mm*90mm
安装方式 弹簧安装

2900189厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900189数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他工具 PHOENIX CONTACT 2900189 2900189数据手册

2900189封装设计

查看详情并下载
Symbol
Footprint
3D Model
