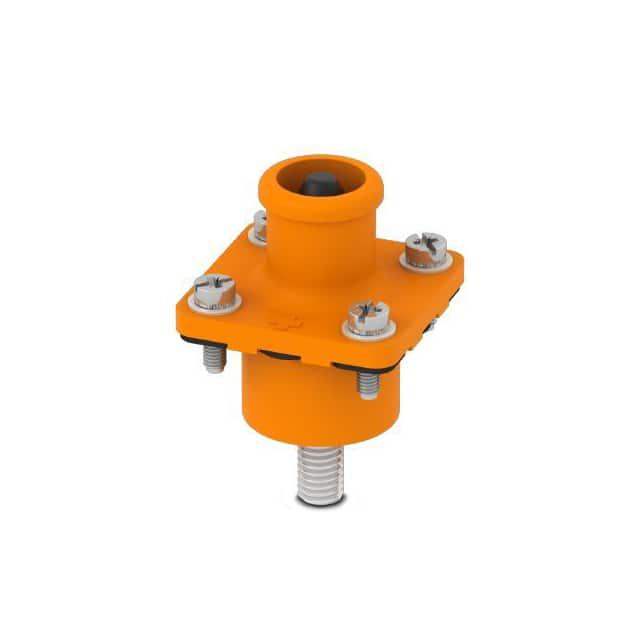

1106303

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 电源连接器 高压连接器, 电缆安装, 120A
供应商型号: AV-A-PXC1106303
供应商: Avnet
标准整包数: 15
PHOENIX CONTACT 端子 - 专用端子 1106303

1106303概述

    # 电子元器件产品技术手册解析:ES-FT-BPC-S 16-25 OG 连接器

    产品简介


    ES-FT-BPC-S 16-25 OG 是一款专为能源存储系统设计的连接器,属于 Phoenix Contact 的 BPC 系列。它通过螺钉连接方式提供稳定而可靠的电力传输,适用于工业自动化、可再生能源及储能设备等领域。该产品具备独特的旋转锁紧设计,提供触电保护,支持灵活布线和多角度安装,同时具备高电流传输能力和良好的绝缘性能。
    主要功能
    - 高效电力传输(最高 1500V,120A)
    - 360°自由旋转设计,便于布线安装
    - 专利技术,安全性更高
    - 耐高温,适用严苛环境
    应用领域
    - 工业控制系统
    - 新能源发电设备
    - 储能电池管理系统
    - 电动汽车充电站

    技术参数


    以下是 ES-FT-BPC-S 16-25 OG 的关键性能参数:
    | 参数 | 描述 |

    | 产品类型 | 能源存储用连接器 |
    | 电压等级 | 额定电压:1500V DC |
    额定电流:120A(25mm²导线) |
    | 导线范围 | 最小导线截面积:16mm² |
    最大导线截面积:25mm² |
    | 防护等级 | 插头插入时:IP65 |
    插头未插入时:IP20 |
    | 工作温度范围 | 操作:-40°C 至 70°C |
    储存/运输:-40°C 至 70°C |
    | 接触电阻 | ≤ 5mΩ |
    | 绝缘电阻 | ≥ 1000 MΩ |
    | 机械寿命 | 插拔循环次数:100次 |
    | 拉力要求 | 插入力:≤ 75N |
    拔出力:≥ 10N |

    产品特点和优势


    1. 专利设计:产品采用独特的三重保护设计和旋转机制,确保操作便捷且安全。
    2. 高可靠性:符合 IEC 61984 和 UL 4128 标准,支持高电压和大电流传输。
    3. 安全性:具备防短路、防误插功能,同时通过 TÜV SÜD 认证。
    4. 灵活性:可实现 360°自由旋转,减少电缆布置难度,提高施工效率。
    5. 耐用性强:外壳采用阻燃材料(UL 94 V0),可在极端环境中稳定运行。

    应用案例和使用建议


    典型应用场景
    - 太阳能逆变器与储能系统之间的电力传输
    - 电动汽车充电站内部高压连接
    - 工业配电柜内的大型母线连接
    使用建议
    1. 环境适应性:确保安装位置符合产品规定的温度和湿度范围。
    2. 电缆管理:选择适合的产品型号对应的电缆截面范围,并预留足够弯曲半径。
    3. 定期检查:按照制造商建议定期检查连接器外观和性能,避免因老化导致的接触不良。
    4. 安全操作:在操作过程中务必断开电源,并遵循相关的安全说明。

    兼容性和支持


    - 兼容性:该连接器需配合指定的配套产品使用,具体信息请参考官方在线目录。
    - 技术支持:用户可通过官网下载技术文档及证书,获取专业服务支持。
    - 认证情况:
    - IEC 61984:2008
    - EN 61984:2008
    - UL 4128

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器接触不良 | 确保导线截面匹配,并拧紧螺丝至规定扭矩(0.6Nm)。 |
    | 插拔力过大 | 检查是否超出标准使用条件或长期过载使用导致磨损。 |
    | 外壳发热严重 | 验证周围空气流通情况,必要时加装散热装置。 |

    总结和推荐


    ES-FT-BPC-S 16-25 OG 连接器以其高可靠性、多功能性和安全性成为能源存储领域的理想选择。无论是工业自动化还是新能源应用,该产品均展现出卓越的表现。推荐在对连接器性能和安全性要求较高的场景中优先选用此款产品。
    如有疑问或需要进一步技术支持,请访问官方网站 [Phoenix Contact 官网](https://www.phoenixcontact.com) 获取详细信息。

1106303参数

参数
安装方式 导线安装
零件状态 在售
包装方式 盒装

1106303厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1106303数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 1106303 1106303数据手册

1106303封装设计

查看详情并下载
Symbol
Footprint
3D Model
