5434968

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT

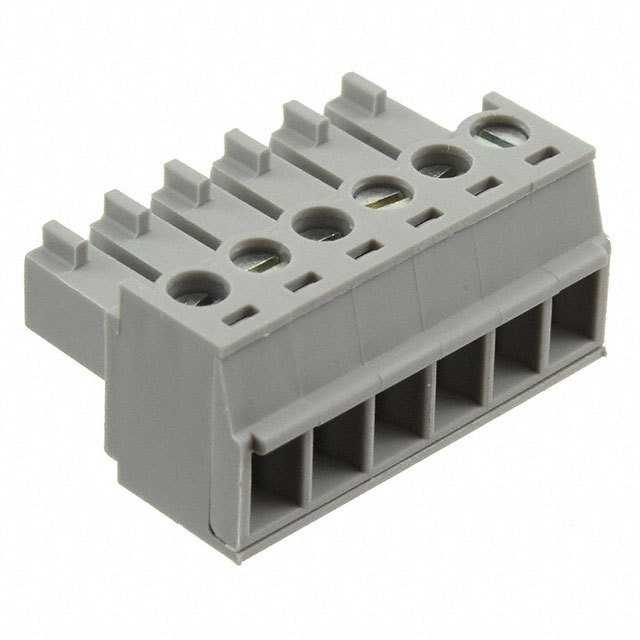

产品描述: 菲尼克斯,PCB插拔式连接器,BCP-381-6GY,Conn Terminal Block F 6 POS 3.81mm Screw RA Cable Mount 8A
供应商型号: Q-5434968
供应商: PHOENIX CONTACT
标准整包数: 100
PHOENIX CONTACT 端子 - 线对板端子 5434968

5434968概述

    电子元器件产品技术手册:BCP-381-6

    1. 产品简介


    BCP-381-6是一款用于印刷电路板(PCB)的连接器。它主要用于将外部电线连接到PCB上,确保稳定的电气连接。这类连接器广泛应用于工业自动化、电力系统、通信设备等领域,确保了系统的可靠运行。

    2. 技术参数


    | 参数 | 值 |

    | 额定电流(IN) | 8 A |
    | 额定电压(II/2, III/2) | 320 V / 160 V |
    | 额定浪涌电压(II/2, III/3) | 2.5 kV |
    | 接触间距(Pitch) | 3.81 mm |
    | 接线方式 | 螺钉接线 |
    | 绝缘材料 | PA (聚酰胺) |
    | 可燃性等级 | UL 94 V0 |
    | 最大导体横截面 | 1.5 mm² |
    | 最小导体横截面 | 0.2 mm² |
    | 导体数量 | 6个 |
    | 紧固扭矩(最小/最大) | 0.22 Nm / 0.25 Nm |
    | 剥离长度 | 7 mm |

    3. 产品特点和优势


    BCP-381-6连接器具有以下显著优势:
    - 高可靠性:采用高品质材料和坚固设计,确保长期稳定的工作。
    - 广泛适用性:适用于多种电压和电流范围,满足不同应用需求。
    - 安全保护:UL 94 V0级可燃性材料提供额外的安全保障。
    - 易于安装:螺钉接线方式便于快速安装和维护。

    4. 应用案例和使用建议


    BCP-381-6连接器广泛应用于工业自动化、电力系统、通信设备等领域。例如,在工业控制柜中,这些连接器可以用于连接传感器、电机和其他控制设备,以确保高效可靠的信号传输。在实际使用中,应注意以下几点:
    - 正确剥离导线:确保导线的剥离长度不超过7 mm,以免影响接触效果。
    - 适度紧固:根据规定扭矩紧固螺钉,避免过紧或过松导致连接不良。
    - 规范布线:尽量避免导线交叉,保持走线整齐,提高系统稳定性。

    5. 兼容性和支持


    BCP-381-6连接器与其他品牌及型号的PCB连接器兼容性良好,可以在不同的系统中灵活使用。厂商提供全面的技术支持,包括安装指导、故障排查和维修服务,确保客户能够充分发挥其功能优势。

    6. 常见问题与解决方案


    1. 问题:连接不稳定
    - 解决方法:检查导线剥离长度和紧固扭矩是否符合标准,重新进行紧固。
    2. 问题:过热现象
    - 解决方法:检查电流是否超过额定值,必要时更换为更大容量的连接器。
    3. 问题:接触不良
    - 解决方法:检查导线和插针表面是否清洁,清除任何可能的污垢或氧化层。

    7. 总结和推荐


    总体而言,BCP-381-6是一款性能优越、功能全面的PCB连接器。它在工业自动化、电力系统等多个领域表现出色,是众多工程师的首选产品。如果您需要在您的项目中寻找一款高效可靠的连接器,强烈推荐选择BCP-381-6连接器。

5434968参数

参数
长*宽*高 23.25mm(长度)*16.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5434968厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5434968数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 5434968 5434968数据手册

5434968封装设计

查看详情并下载
Symbol
Footprint
3D Model
