1829251

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,GMSTBV2,5/12-GF-7,62,PCB插座,Phoenix Contact 7.62mm间距12p插拔式接线端子 插座头, GMSTBV 2.5/12-GF-7.62系列, 630.0 v, 焊接
供应商型号: Q-1829251
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 矩形连接器 - 外壳 1829251

1829251概述


    产品简介

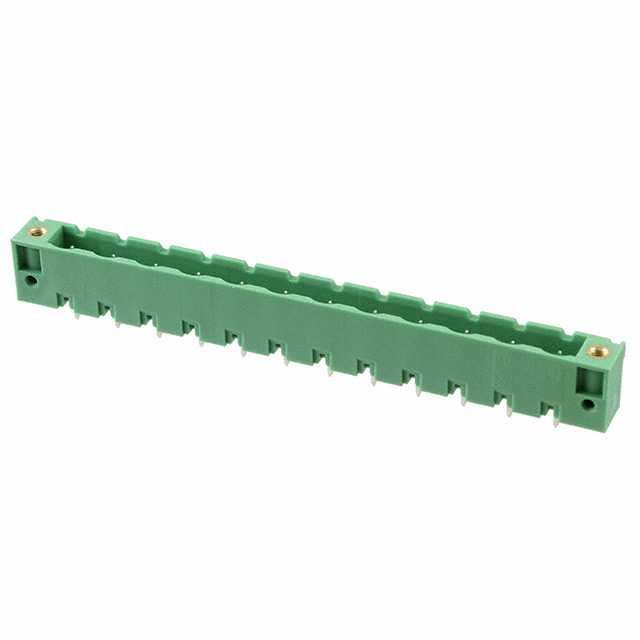

    GMSTBV 2,5/12-GF-7,62 Feed-through Header
    GMSTBV 2,5/12-GF-7,62是一款用于电路板的穿通式接头(feed-through header),适用于各种工业和自动化应用。它允许在电路板上实现不同连接技术的灵活设计,支持波峰焊接安装方式。主要应用于需要高可靠性和稳定性的场合,例如工业控制、通信系统、自动化设备等领域。

    技术参数


    - 基本参数
    - 额定电流:12A
    - 位置数:12
    - 节距:7.62mm
    - 色彩:绿色
    - 接触面:锡镀层
    - 安装方式:波峰焊接
    - 尺寸
    - 长度:8.6mm
    - 宽度:102.02mm
    - 高度:15.9mm
    - 焊针长度:3.9mm
    - 引脚尺寸:1x1mm
    - 电气特性
    - 最大电压(III/3):400V
    - 最大电压(III/2):630V
    - 最大电压(II/2):630V
    - 冲击电压(III/3):6kV
    - 冲击电压(III/2):6kV
    - 冲击电压(II/2):6kV
    - 标准和认证
    - 连接标准:EN-VDE, CSA, UL 94 V0
    - 认证:CSA, IECEE CB Scheme, VDE, EAC, cULus Recognized

    产品特点和优势


    1. 灵活性高:多种连接技术,适合不同的电路设计需求。
    2. 全球适用:符合广泛的标准,便于在全球范围内使用。
    3. 电压要求更高:较大的节距确保了更高的电压承载能力。
    4. 垂直连接:可多行排列,节省空间并提高布线效率。

    应用案例和使用建议


    应用场景
    GMSTBV 2,5/12-GF-7,62常用于制造自动化控制系统,尤其适用于要求较高电气绝缘和连接稳定的工业环境中。典型应用包括PLC输入输出接口、传感器信号传输、电机驱动控制等。
    使用建议
    - 在安装过程中确保焊点完全焊接,以保证电气接触的可靠性。
    - 建议使用合适的焊接设备进行波峰焊接,以避免焊接温度过高导致塑料部件损坏。
    - 选择与GMSTBV 2,5/12-GF-7,62匹配的电线,以减少电阻和热损耗。

    兼容性和支持


    GMSTBV 2,5/12-GF-7,62具有良好的兼容性,可以与其他标准连接器兼容。此外,Phoenix Contact提供了全面的技术支持和维护服务,包括安装指南、故障排除和保修服务等。

    常见问题与解决方案


    1. 问题:如何正确安装GMSTBV 2,5/12-GF-7,62?
    - 解决方案:确保焊盘干净,使用适当的焊接工具和材料进行波峰焊接。参考制造商的安装指南。
    2. 问题:焊接时容易损坏吗?
    - 解决方案:使用恰当的焊接温度和时间,避免过高的焊接温度造成塑料部件变形或损坏。
    3. 问题:为什么需要较高的冲击电压等级?
    - 解决方案:高冲击电压等级是为了保证在电涌条件下也能提供可靠的电气连接。确保电路设计时考虑这一点。

    总结和推荐


    总结:GMSTBV 2,5/12-GF-7,62凭借其高灵活性、优异的电气性能和广泛的适用性,在多种工业和自动化应用场景中表现出色。该产品的标准符合性和可靠的制造商支持使其成为一款值得信赖的选择。
    推荐:鉴于其多样化的特性和广泛的应用范围,我们强烈推荐在需要高可靠性和稳定性的电路设计中使用GMSTBV 2,5/12-GF-7,62。

1829251参数

参数
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 12pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
长*宽*高 8.6mm*102.02mm*15.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1829251厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1829251数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1829251 1829251数据手册

1829251封装设计

查看详情并下载
Symbol
Footprint
3D Model
