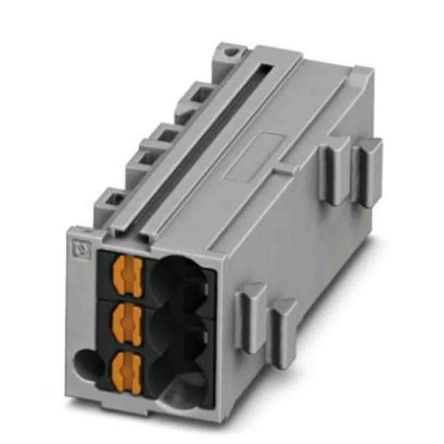

3270424

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PTMC1,5-3/BK,高密矩阵接线单元,Marshalling patchboard, voltage 500 V, terminal
供应商型号: Q-3270424
供应商: 期货订购
标准整包数: 10
PHOENIX CONTACT 接线座- Din 轨道/通道 3270424

3270424概述

    高品质电子元器件技术手册:PTMC 1,5-3 /BK Marshalling Patchboard

    产品简介


    PTMC 1,5-3 /BK 是一款高接触质量的终端排板,设计用于实现模块化连接。其核心功能是通过Push-in连接技术替代传统的Wire-Wrap® 和 TERMI-POINT® 技术。该产品适用于需要紧凑空间和工具无损操作的应用场景,主要用于工业控制和配电系统。其主要特点是支持从0.14 mm²到2.5 mm²的导线横截面,并提供单层布置的6个连接点,适合多种电气设备和自动化系统的接线需求。
    主要应用领域:
    - 工业自动化设备
    - 配电盘
    - 控制柜
    - 轨道交通设备
    - 数据通信设备

    技术参数


    | 参数类别 | 规格与参数 |

    | 额定电压 | 500 V |
    | 额定电流 | 17.5 A(2.5 mm²导线下可达22 A) |
    | 导线横截面 | 固体导线:0.14 mm² 至 2.5 mm² |
    柔性导线:0.14 mm² 至 1.5 mm² |
    | 导线AWG范围 | 最小:26 AWG,最大:12 AWG |
    | 连接方式 | Push-in连接 |
    | 安装宽度 | 11 mm |
    | 安装长度 | 12.2 mm |
    | 颜色 | 主体:灰色,连接元件:黑色 |
    | 绝缘材料 | PA(聚酰胺),符合UL 94 V0标准 |
    | 最高工作温度 | -60°C至125°C |

    产品特点和优势


    1. 高接触质量:Push-in技术确保了稳定的电气连接,避免传统焊接方式的可靠性问题。
    2. 工具无损操作:紧凑的设计使产品易于在有限空间内进行接线。
    3. 灵活配置:支持模块化组装,可以根据实际需求进行个性化定制。
    4. 卓越的防火性能:达到UL 94 V0等级,同时满足DIN EN 45545-2铁路车辆防火要求。
    5. 多语言标记支持:提供多种类型的标记配件,方便客户根据VDE或DIN标准进行标注。

    应用案例和使用建议


    PTMC 1,5-3 /BK Marshalling Patchboard常用于工业自动化领域的控制柜布线场景,例如机器人控制系统、PLC接口模块和变频器等设备。此外,它也广泛应用于轨道交通设备,如地铁和高铁车厢内的信号传输和电源分配。
    使用建议:
    - 在安装时确保接线符合导线横截面和AWG范围的要求,避免因过载导致的安全隐患。
    - 使用合适的标记工具(如Plotter)对产品进行编号或符号标注,以提高接线效率和可追溯性。
    - 定期检查连接部位是否有松动现象,并及时调整以保持最佳工作状态。

    兼容性和支持


    PTMC 1,5-3 /BK 可与多种配套附件配合使用,包括Zack标记条、标记块以及DIN导轨适配器等。这些配件可通过简单的卡扣式安装完成,无需额外工具即可轻松更换或扩展功能。
    厂商提供详尽的技术支持和售后服务,包括产品选型指导、安装培训以及维修保养服务,确保客户能够获得长期稳定的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线插入后接触不良 | 确保导线剥皮长度为8-10 mm,重新插入 |
    | 接触点出现高温 | 检查是否超过额定电流值,更换更大容量型号 |
    | 标记条无法正确固定 | 使用指定的安装工具,并确保垂直插入 |

    总结和推荐


    PTMC 1,5-3 /BK Marshalling Patchboard凭借其创新的Push-in连接技术和可靠的电气性能,在工业自动化和轨道交通领域展现了显著的优势。其模块化设计、高效的安全特性和灵活的配置选项使其成为同类产品的佼佼者。如果您正在寻找一款可靠且经济高效的终端排板解决方案,这款产品无疑是一个值得推荐的选择。

3270424参数

参数
长*宽*高 12.19mm*11mm*30mm
安装方式 面板安装
零件状态 在售
包装方式 散装
