1735743

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MSTBW2,5/16-G-5,08,PCB插座,Phoenix Contact 5.08mm间距16p插拔式接线端子 插座头, MSTBW 2.5/16-G-5.08系列, 400.0 v, 焊接
供应商型号: 651-1735743
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 1735743

1735743概述


    产品简介

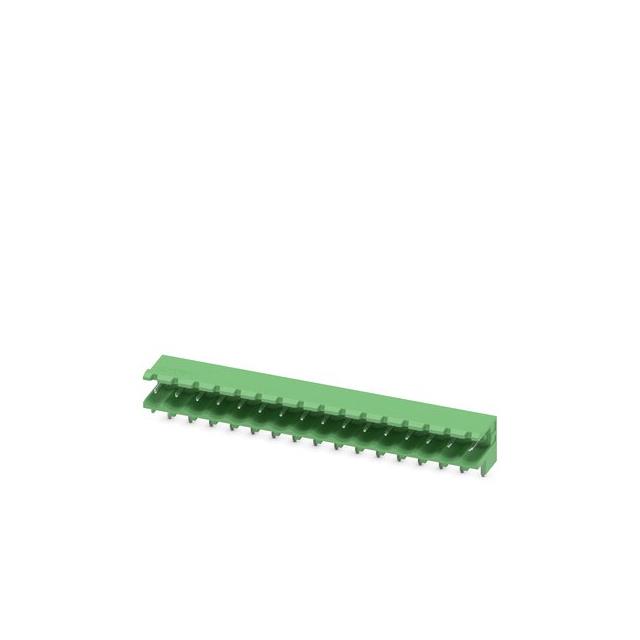

    MSTBW 2,5/16-G-5,08 基座条
    MSTBW 2,5/16-G-5,08 是一款适用于工业自动化控制系统的基座条。该产品具有16个接线位,每个接线位之间的间距为5.08毫米,能够承受高达12安培的电流。MSTBW 2,5/16-G-5,08 主要用于电气连接,尤其是在需要高可靠性和稳定性的场合,如机器制造、楼宇自动化和交通系统等。

    技术参数


    - 额定电压:
    - III/2: 320 V
    - II/2: 400 V
    - III/3: 250 V
    - 额定电流: 12 A
    - 最大负载电流: 12 A
    - 额定冲击电压(III/2): 4 kV
    - 额定冲击电压(III/3): 4 kV
    - 额定冲击电压(II/2): 4 kV
    - 绝缘材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 阻燃等级(UL 94): V0
    - 接线位数量: 16
    - 引脚尺寸: 1 x 1 毫米
    - 孔径: 1.4 毫米
    - 颜色: 绿色
    - 连接方式: 按照标准 EN-VDE 进行连接
    - 包装单位: 单件
    - 净重(不含包装): 8.14 克
    - 原产国: 德国

    产品特点和优势


    1. 可定制引脚长度:根据客户需求提供不同长度的引脚。
    2. 平行安装方向:插头的插入方向与导体轴平行,确保安装的简便性和可靠性。
    3. 防振设计:采用 W 型设计,带有支撑结构,提高抗振能力。
    4. 高标准认证:符合UL 94 V0阻燃等级,保证安全性。
    5. 广泛的适用性:适合多种应用场景,包括但不限于机器制造、楼宇自动化和交通系统。

    应用案例和使用建议


    应用案例
    MSTBW 2,5/16-G-5,08 在楼宇自动化系统中广泛应用。例如,在一个智能建筑项目中,该基座条被用来连接各种传感器和执行器,以实现对室内温度、照明和安防系统的自动控制。通过将传感器和执行器连接到基座条上,可以简化接线过程,减少错误,提高系统的稳定性和可靠性。
    使用建议
    1. 正确的连接方式:按照标准EN-VDE进行连接,确保安全可靠。
    2. 定期检查:在日常维护中,应定期检查基座条的接线情况,确保没有松动或损坏。
    3. 合适的防护措施:由于该产品的工作电压较高,应采取必要的防护措施,避免触电风险。

    兼容性和支持


    MSTBW 2,5/16-G-5,08 可与其他相关设备和组件兼容,如传感器、继电器和控制器等。制造商提供详尽的技术文档和客户支持,确保用户能够在安装和使用过程中得到有效的指导。

    常见问题与解决方案


    1. 问题:如何选择合适的引脚长度?
    - 解决方案: 根据具体的应用需求,联系制造商获取技术支持,他们将根据您的需求提供定制服务。

    2. 问题:如何确保安装正确无误?
    - 解决方案: 请严格按照制造商提供的安装指南进行操作,并确保所有连接均符合EN-VDE标准。

    3. 问题:如何进行日常维护?
    - 解决方案: 定期检查接线状态,确保没有松动或损坏,并及时更换损坏的部件。

    总结和推荐



    总结


    MSTBW 2,5/16-G-5,08 基座条凭借其出色的电气特性和高可靠性,适用于各种工业自动化应用场景。其独特的可定制引脚长度和标准化连接方式使其在市场上具有很高的竞争力。
    推荐
    综上所述,MSTBW 2,5/16-G-5,08 基座条是一款性能优异的产品,值得推荐给需要高性能电气连接解决方案的客户。无论是对于机器制造、楼宇自动化还是其他工业控制系统,它都能提供可靠的连接和高效的性能。

1735743参数

参数
排数 1
触头端接 -
针脚数 16pin
类型 接头,公引脚,带罩(2 面)
颜色 绿色
触头类型 -
紧固类型 -
长*宽*高 8.6mm*87.1mm*15.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1735743厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1735743数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1735743 1735743数据手册

1735743封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.694 ¥ 73.4643
10+ $ 8.162 ¥ 68.9689
25+ $ 7.7328 ¥ 65.3422
50+ $ 7.4844 ¥ 63.2432
100+ $ 6.8904 ¥ 58.2239
250+ $ 6.573 ¥ 55.5419
500+ $ 6.4155 ¥ 54.211
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 73.46
直接购买
加入购物车
