1703645

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通插头,DFK-PC16/5-STF-SH-10,16,
供应商型号: 1703645-ND
供应商: Digi-Key
标准整包数: 1

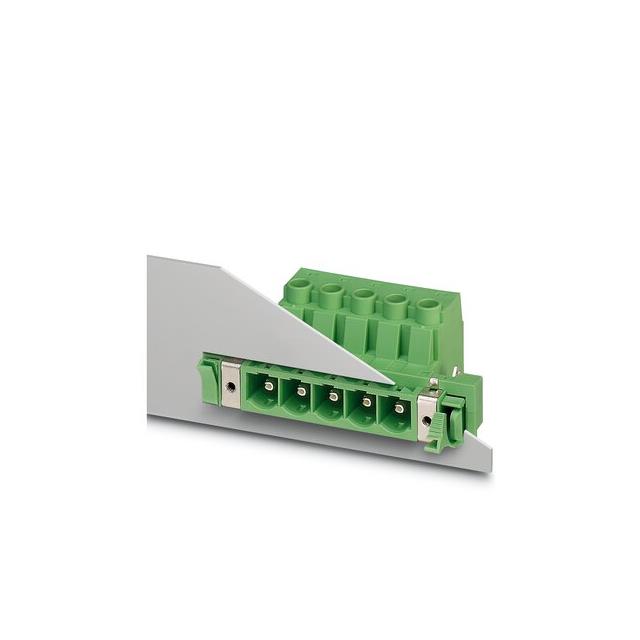

PHOENIX CONTACT 插接式连接器 1703645

1703645概述


    产品简介


    本产品为菲尼克斯(PHOENIX CONTACT)推出的POWER COMBICON系列连接器,具体型号为DFK-PC 16/...-ST(F)-10,16。该系列产品主要用于实现电缆与电缆之间、设备内部与外部之间的电源和信号传输。典型应用包括工业自动化、电力系统、通信设备等领域。这种插拔式连接器通过其独特的设计,在保证安全可靠的同时,极大地方便了设备安装和维护。

    技术参数


    - 导体截面积:16 mm²
    - 额定电流:76 A
    - 额定电压:1000 V
    - 最大负载电流:76 A(对应16 mm²导线)
    - 工作温度范围:未具体提及,但符合DIN EN 61984标准
    - 接线能力:适用于0.75 - 16 mm²导线,带或不带塑料套管
    - 机械寿命:未提供具体数值
    - 防护等级:IP等级未明确提及,但具有一定的防振动设计

    产品特点和优势


    1. 快速安装:采用快锁机制,无需额外工具即可完成安装,极大提高工作效率。
    2. 大电流承载能力:能够承载高达76 A的大电流,特别适合高功率设备。
    3. 兼容性强:与标准PC 16插件兼容,可应用于多种场合。
    4. 多位置选择:支持2到9个位置的组合,满足不同设备的需求。
    5. 抗震设计:通过紧固法兰的设计,确保在振动环境下仍能保持稳定连接。

    应用案例和使用建议


    应用场景
    此款连接器广泛应用于工业控制柜、电机控制系统、电力分配单元等需要大电流、可靠连接的应用场景。例如,在自动化生产线上,可以将该连接器用于控制柜内部与外部设备之间的连接,确保稳定的电力和信号传输。
    使用建议
    - 在选择合适型号时,务必根据实际使用环境和需求确定所需的连接器数量(2到9个位置)。
    - 安装前,仔细检查导线的截面是否符合要求,避免过载。
    - 为了保证长期稳定性,建议定期检查连接部位是否有松动或磨损现象,及时更换损坏部件。

    兼容性和支持


    - 该产品与其他标准PC 16插件兼容,可以轻松集成到现有系统中。
    - 菲尼克斯公司提供了全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查并紧固所有螺丝,必要时更换密封圈或垫片。 |
    | 无法实现快速锁紧 | 确认使用正确的锁紧机制,并检查是否存在机械损伤。 |
    | 接触不良 | 重新剥离导线端部,确保接触良好;如果仍然存在问题,可能需要更换新的连接器。 |

    总结和推荐


    总体而言,PHOENIX CONTACT的DFK-PC 16/...-ST(F)-10,16是一款功能强大、可靠性高的连接器产品,特别适合于需要高电流传输的应用场景。凭借其便捷的安装方式、优异的性能参数及完善的售后服务体系,值得在各种工业自动化项目中广泛使用。对于寻求高效、可靠且易于维护的电源和信号传输解决方案的工程师和企业来说,这款连接器无疑是最佳选择之一。

1703645参数

参数
长*宽*高 44.1mm*86.16mm*30.55mm
安装方式 卡锁安装,法兰安装
零件状态 在售
包装方式 散装

1703645厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1703645数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1703645 1703645数据手册

1703645封装设计

查看详情并下载
Symbol
Footprint
3D Model
